4
Y
X
Z
+Y
+X
+Z
–Z
–Y
–X
Origine o
punto zero
Divisione
Principi fondamentali
Principi fondamentali
E’ possibile saltare questo capitolo, se i concetti di sistema di
coordinate, quote incrementali e assolute, posizioni nominali,
posizioni reali e percorso residuo sono già chiari.

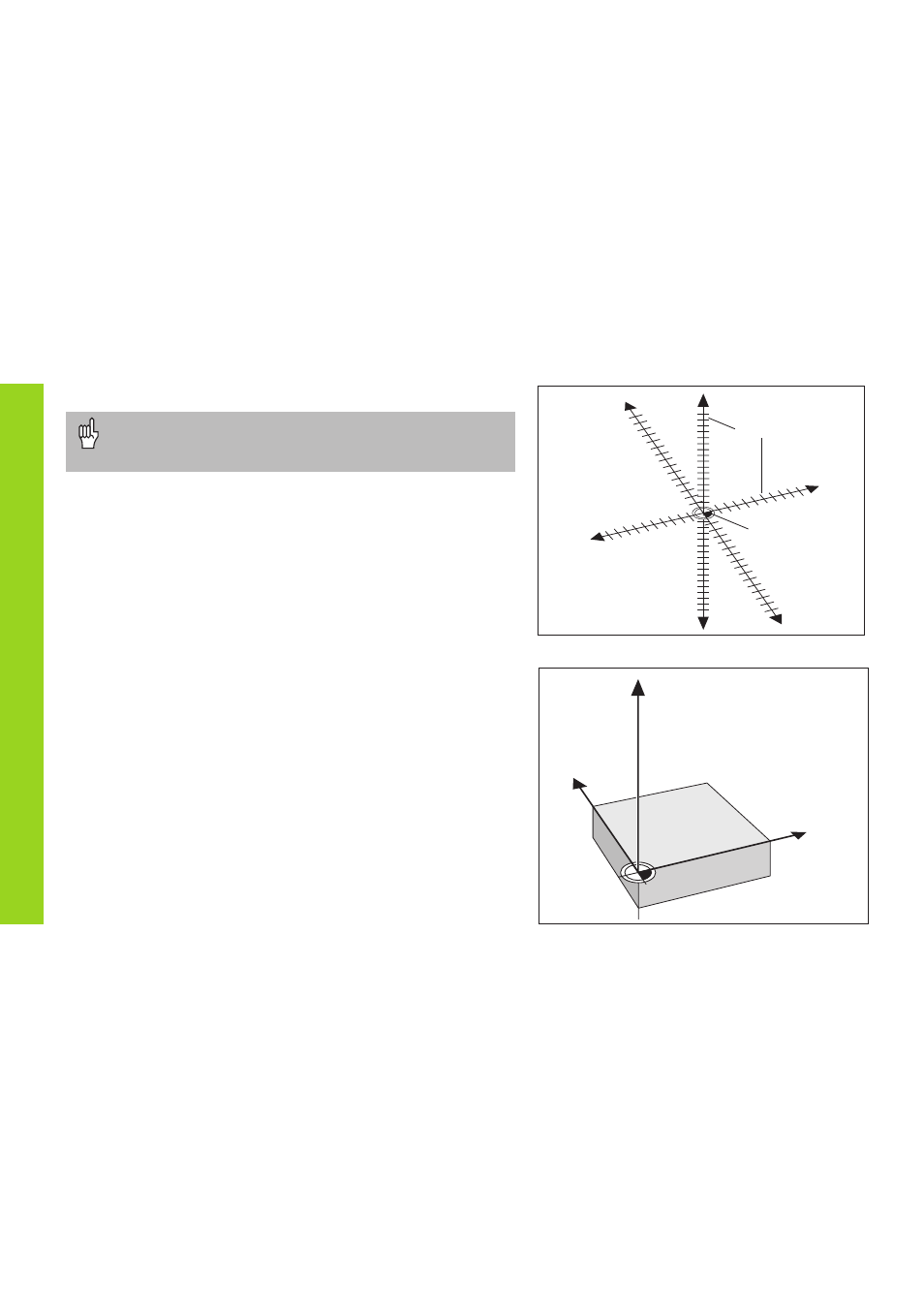

Sistema di coordinate
Per descrivere la geometria di un pezzo da lavorare, si utilizza un
sistema di coordinate ortogonali, cosiddette cartesiane*. Il sistema di
coordinate cartesiane è costituito da tre assi perpendicolari tra loro -X, Y
e Z. Il punto di intersezione di questi tre assi viene definito origine o
punto zero del sistema di coordinate.
Considerando gli assi delle coordinate come righe graduate con divisioni
(di norma in millimetri), possono essere definiti punti nello spazio riferiti
all’origine.
Per determinare posizioni su un pezzo, si immagini di porre il sistema di
coordinate sul pezzo stesso.
Gli assi macchina coincidono con la direzione degli assi del sistema di
coordinate, dove l‘asse Z in genere è l‘asse utensile.
* Così definito in onore del matematico e filosofo francese René
Descartes, in latino Renatus Cartesius (1596-1650)
