17
event.

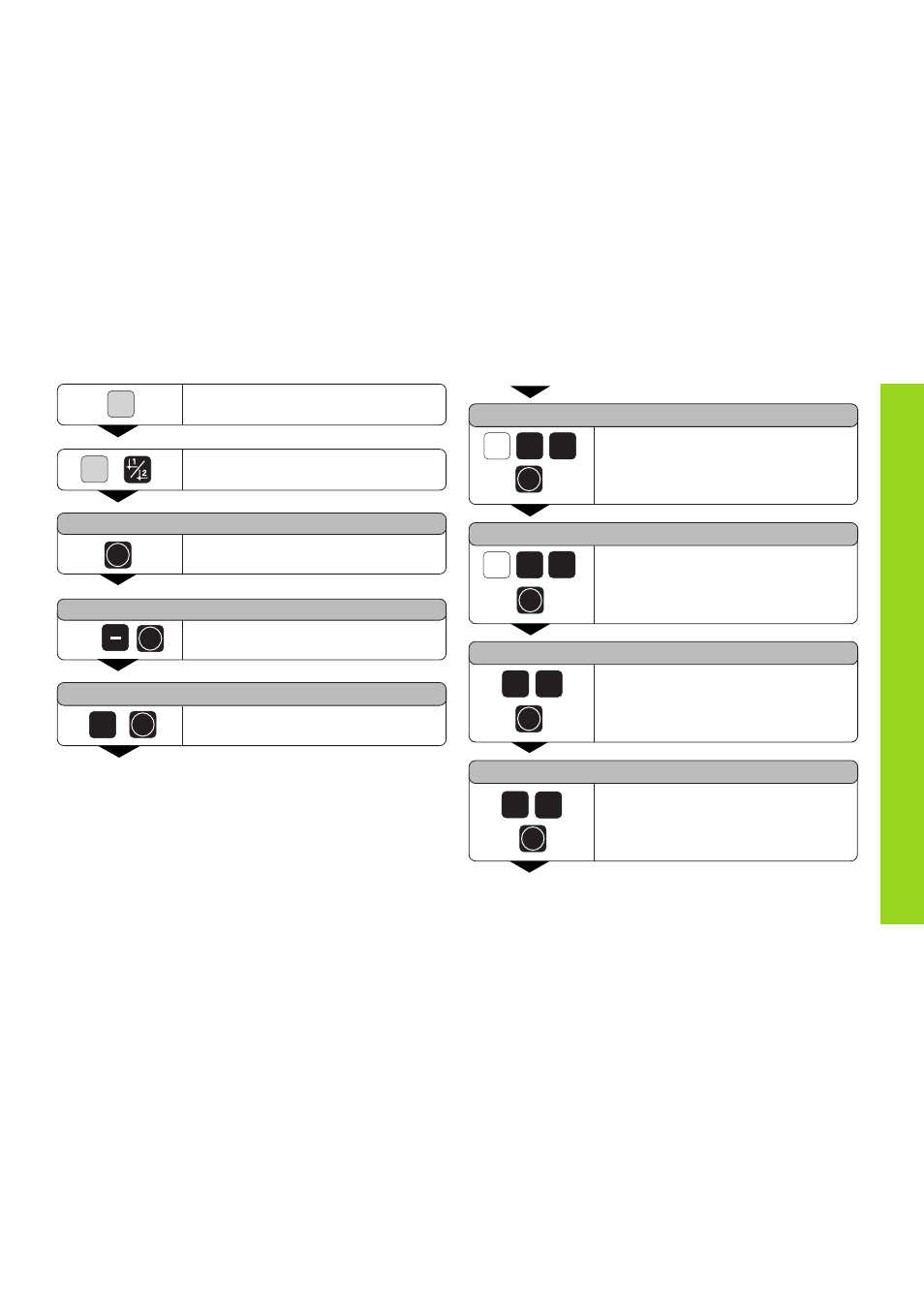

Cerchio di fori/Segmento del cerchio di fori
Selezionare le Funzioni speciali.
SPEC
FCT
CERCHIO COMPLETO
ENT
NUMERO DI FORI
8
Inserire il numero di fori, ad es. 8 e
confermare con ENT.
•
•
•
CENTRO Y
5 0 Y
CENTRO X
X 5 0
Inserire la coordinata Y per il centro del
cerchio (ad es. 50 mm) e confermare con
ENT.
0 2
RAGGIO
ANGOLO INIZ.
0 3
Inserire la coordinata X per il centro del
cerchio (ad es. 50 mm) e confermare con
ENT.
Inserire il raggio del cerchio di fori (ad es.
20 mm) e confermare con ENT.
Inserire l’angolo iniziale per il primo foro
(ad es. 30°) e confermare con ENT.
•
•
•
ENT
ENT
ENT
ENT
ENT
Selezionare “Cerchio di fori“.
SPEC
FCT
CERCHIO DI FORI
ENT
Confermare “Cerchio di fori“.
Confermare “Cerchio completo“.
