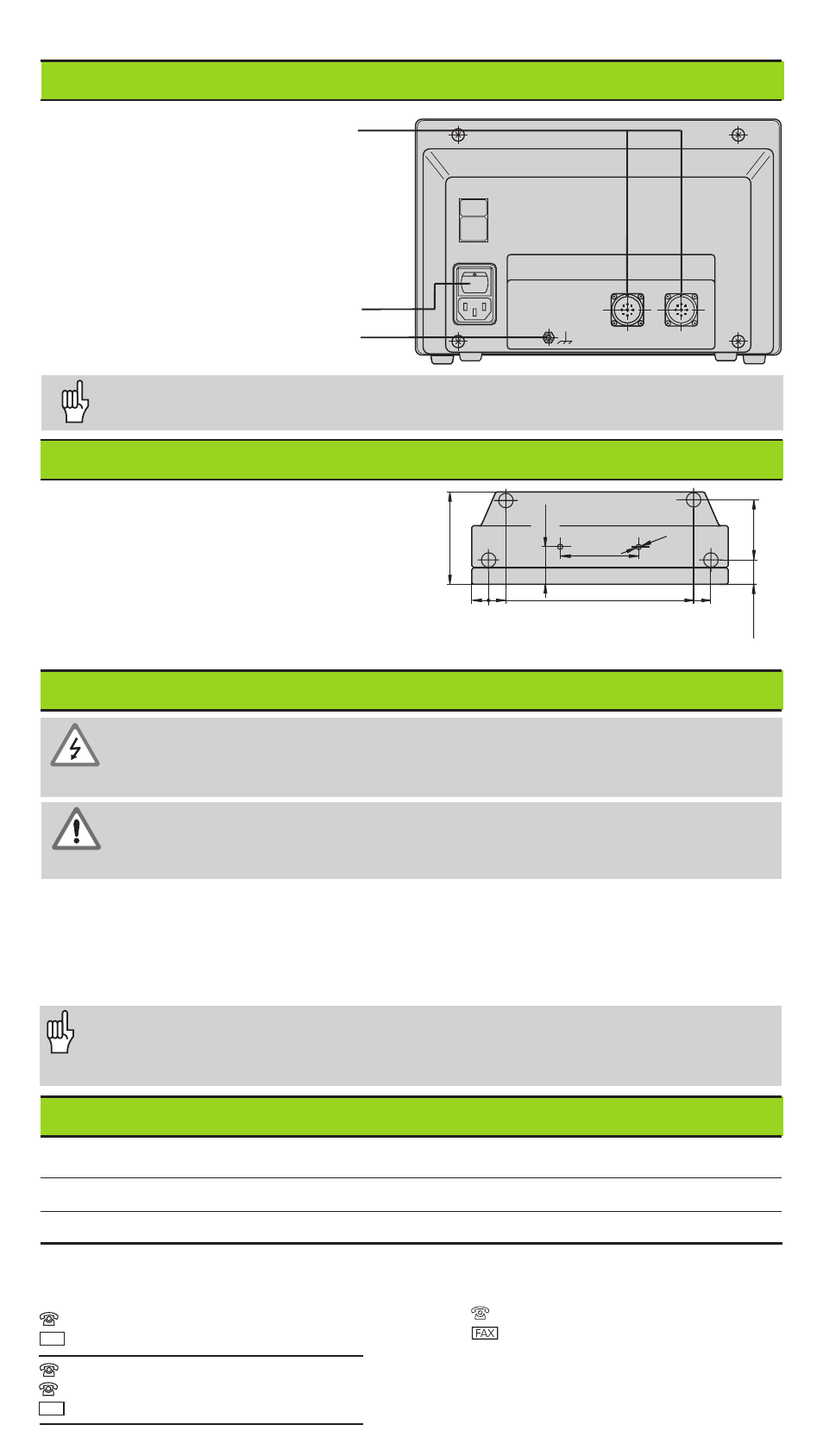

Lato posteriore
X 2 X 1
Collegamento di terra
Interruttore
Ingressi per due sistemi di misura lineari
HEIDENHAIN con
segnali di uscita sinusoidali
(7µA
PP
- 16 µA
PP
),
lunghezza max. cavo di collegamento
30 m, frequenza max. di ingresso 100 kHz
Le interfacce X1 e X2 soddisfano la prescrizione della "Separazione sicura
dalla rete" a norme VDE 0160, 5.88.
Tensione di alimentazione e collegamento alla rete
Alimentatore regolato sul primario, resistente alle sovratensioni secondo VDE 0160,
5.88. Classe 2 di resistenza alle sovratensioni.
Campo di tensione 100 V - 240 V (– 15 % / + 10 %), frequenza 48 Hz - 62 Hz,
Potenza assorbita 9 W, fusibile di rete F 1 A incorporato.
Sezione minima del cavo di collegamento: 0,75 mm
2 .
Posizionamento
Il visualizzatore può essere fissato sul piano
o su una base orientabile HEIDENHAIN
(codice 281 619 01) mediante viti M4.
Condizioni ambientali
Temperatura esercizio: 0 °C / + 45 °C; magazzinaggio – 30 °C / + 70 °C
Umidità d'aria media annuale: F
rel
< 75 %; umidità max.: F
rel, max
< 90 %
Peso 2,3 kg
56
± 0.2
2.204
± .008"
93+2
3.66+.08"
29+0.5
1.14+.02"
20 .79"
0
21
± 0.2
1
± .008"
209
± 0.2
8.228
± .008"
230
± 0.2
9.055
± .008"
92
3.622"
M4
43.3
1.704"
Pericolo di scosse elettriche!
Prima di aprire lo chassis staccare la spina di alimentazione!
Collegare il conduttore di terra! Assicurarsi che non ci siano interruzioni!
Pericolo di danneggiamento dei componenti interni!
Tutti i collegamenti elettrici devono essere realizzati o staccati solo ad
apparecchio spento. Sostituire i fusibili solo con originali identici!
Per aumentare l'immunità ai disturbi elettromagnetici: collegare la vite di terra
sul lato posteriore con il punto di terra della macchina!
(Sezione minima 6 mm
2
)
288 028 41 · SW 246 180 05 · 12/95 · Printed in Germany · Con riserva di modifiche
