HEIDENHAIN ND 530 - Manuale

MOD
0
X
HEIDENHAIN
3
6 5 4
2 1
ENT
8 7 9
Z
REF 1 2
CL
1
2
R
x
in. SCL R x

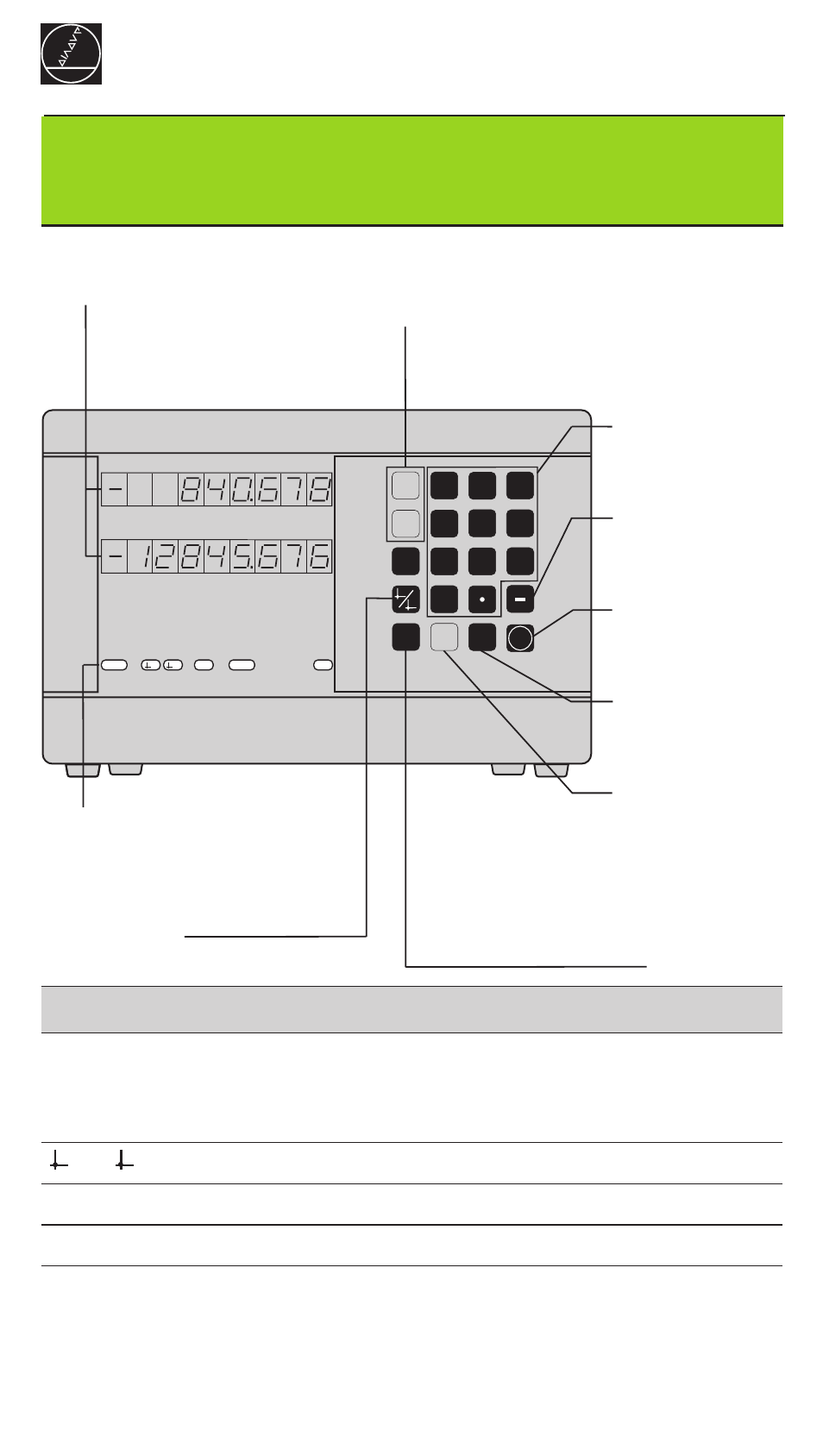

Valore reale e immissione
(LED a 7 segmenti,
8 decadi con segno); sopra: asse
X, sotto: asse Z
• Selezione dell'asse
• Selezione dei parametri operativi in funzione
dell'asse
Tastiera numerica
con punto
decimale
• Tasto segno
• Modifica parametri
Conferma valori
immessi
• Richiamo
parametri operativi
• Scorrimento in
avanti parametri
Selezione
dell'indicazione del
raggio per l'asse X
• Selezione origine
• Scorrimento indietro
parametri
Campo lumin. Significato
REF Gli indici di riferimento sono stati superati – le origini vengono
memorizzate anche in caso di cadute di tensione.
Lampeggiante: il visualizzatore attende la conferma della
funzione.
1 / 2 E' stata selezionata l'origine 1/2.
in. Visualizzazione in pollici.
SCL Fattore di scala attivo
Rx Indicazione del raggio attiva per l'asse X
Indicazione di
stato con campi
luminosi
ND 530
HEIDENHAIN
Lavorare con il visualizzatore
di quote
• Cancellazione immissione
• CL più numero a due cifre:
selezione parametri
• Cancellazione immissione
parametri
