28
Interfaccia
dati
BCD
(X33)

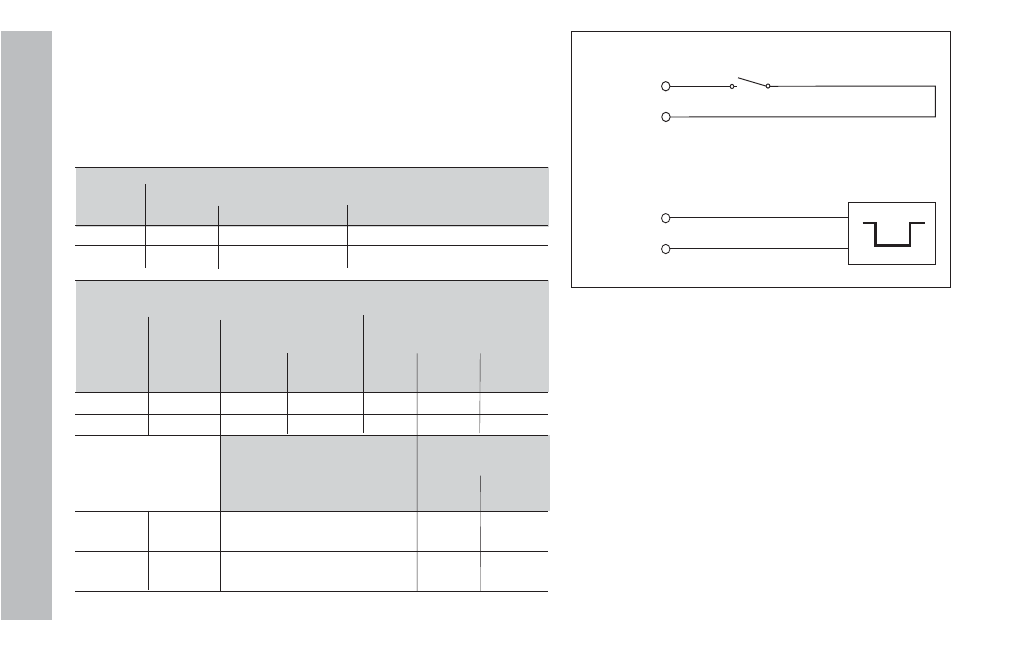

Tempi di propagazione del segnale
I tempi riportati nella seguente tabella sono puramente indicativi.
Se si lavora con l'uscita dati lenta e si utilizzano
contemporaneamente funzioni del visualizzatore (ad es. serie di
misurazioni o indicazione in pollici), i tempi effettivi di propagazione
del segnale possono raddoppiare rispetto a quelli indicati.
Uscita dati in continuo (P55 ATT.)
Modalità P53 Rate di memor. Uscita dati dopo
veloce VELOCE P54 valore da P54 / 2
lenta LENTA t
£ 30 ms
t
£ 8 ms
Uscita dati dopo memorizzazione interna
(P55 STOP o HOLD)
Modalità P53 Durata impulso Valore misurato
minima memorizzato dopo
Impulso/ Contatto BCD Impulso Contatto
BCD
veloce VELOCE 3 µs 7 ms 0,3 µs 1,1 µs 4,8 ms
lenta LENTA t
³ 8 ms t ³ 13 ms 0,3 µs 1,1 µs
4,8 ms
Emissione dati Nuova memoriz-
zazione dopo
Impulso/ Contatto
BCD
veloce VELOCE
£ 0,3 µs dopo memorizza- 3 µs 7 ms
zione interna
lenta LENTA
£ 7,5 ms dopo memorizza- 3 µs
7 ms
zione interna
Controllo degli ingressi "Contatto" e "Impulso" su
connettore Sub-D EXT (X41)
Pin 1(0V)
Pin 23
Pin 22
Pin 1(0V)
EXT(X41)
EXT(X41)
