Lato posteriore chassis, accessori

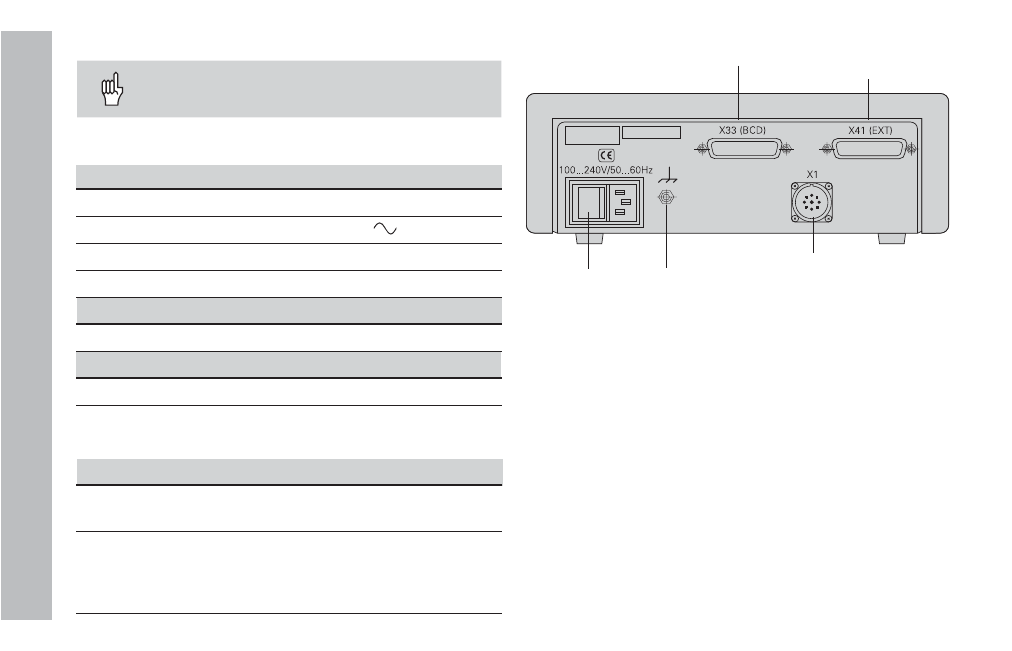

Lato posteriore chassis
Le interfacce X1, X33 e X41 soddisfano la
"Separazione sicura dalla rete" a norma EN 50 178!
Ingresso sistema di misura X1
Connettore da pannello HEIDENHAIN 9 poli
Segnali in ingresso 11 µA
PP
Lunghezza max. cavo di collegamento 30 m
Frequenza max. in ingresso 50 kHz
Interfaccia dati BCD (X33)
Connettore "AMP-CHAMP" (36 poli, femmina)
Ingressi/uscite di commutazione EXT (X41)
Connettore Sub-D a 25 poli (maschio)
Accessori
Connettori a spina
Connettore (femmina)
25 poli per connettore Sub-D X41
Id.-Nr. 249 154-ZY
Cavo per trasmissione 36 poli per connettore
dati, completo
"AMP-CHAMP" X33
Id.-Nr. 206 420-xx
lunghezza cavo fino a 10 m
Interruttore Collegamento
di terra
Ingresso X1 per sistema
di misura 11 µA
PP
HEIDENHAIN
Interfaccia dati Connettore
Sub-D
