3.2
Connessioni idrauliche
3.2.1 Avvertenze generali
Evitate strozzature o torsioni prima dei raccordi e sui tubi.
Non utilizzare il sistema di caricamento cisterna a pressioni superiori a quelle indica-
te nei dati tecnici.
Per le connessioni, utilizzare tubazioni e raccordi correttamente dimensionati per la
pressione di utilizzo dell'impianto.
ATTENZIONE: L’integrazione ad impianti esistenti deve essere fatta tenendo presenti
tutte le regole di sicurezza descritte nel presente manuale. Altresì il montaggio e
la messa in opera nell’impianto deve essere eseguita da personale specializzato e
secondo le regole di sicurezza atte a non ridurre la sicurezza dell’intero impianto.
3.2.2 Collegamenti idraulici
Collegate i tubi di entrata alla valvola e di uscita al flussometro, utilizzando le corrette connessioni
per i quali sono predisposti. Si faccia attenzione, dove richiesto, al corretto inserimento dell’O-ring
fornito (bocche filettate). Se per qualsiasi motivo si verificassero perdite dai filetti è possibile rinforzare
la tenuta utilizzando esclusivamente nastro in PTFE non sinterizzato.

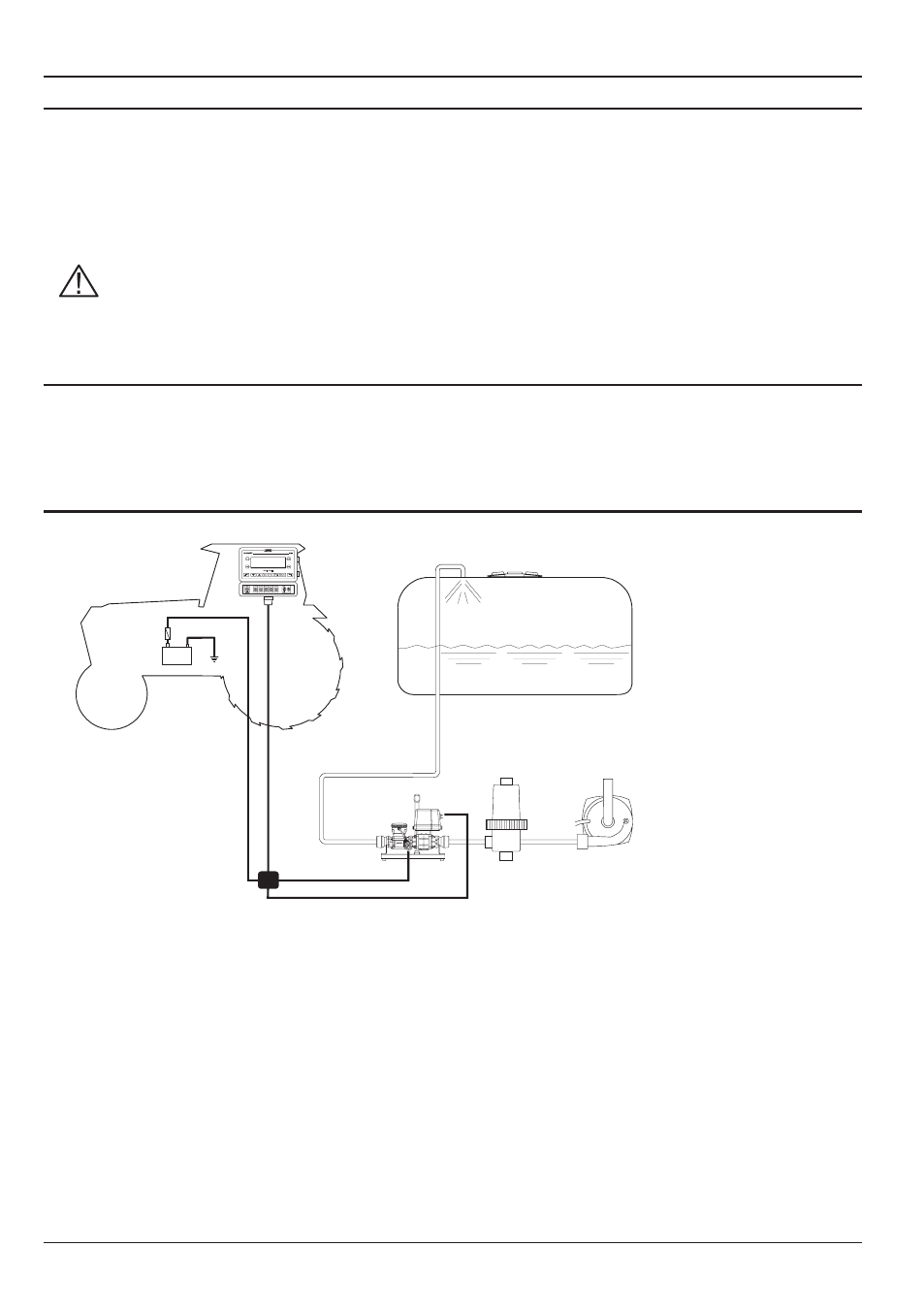

3.3
Collegamento - schema generale
1
2
4
3
5
+
-
12Vdc
SPRAYING COMPUTER
A
B
C
D
E
Legenda:
A Sistema di caricamento ci-
sterna
B Filtro
C Pompa di caricamento ci-
sterna
D Batteria
E Computer (Es. Bravo 400s)
