ARAG ORION Tank filling system Manuale d'uso
Pagina 5
5
3.1
Connessioni elettriche

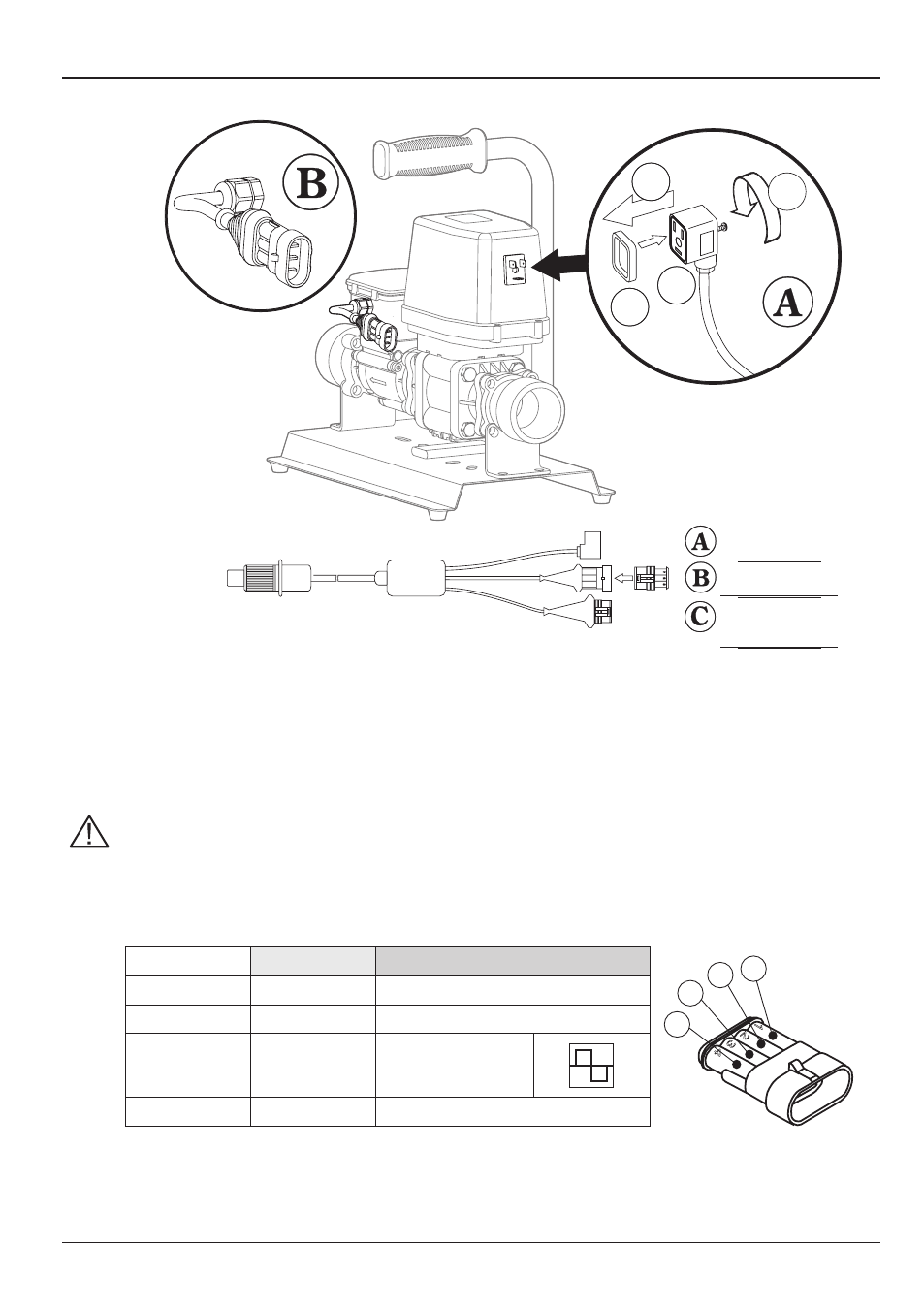

Il sistema di caricamento cisterna deve essere collegato utilizzando il cablaggio in dotazione.
- Togliete il cappuccio di protezione dalla valvola
- Posizionate la guarnizione (
1 in Fig. A) imboccandola sul connettore (2 in Fig. A), quindi collegate
il connettore premendolo a fondo (
3 in Fig. A). Fate attenzione, durante l’inserimento, a non piegare
i contatti elettrici sulla valvola.
- Avvitate la vite (
4 in Fig. A) fino al completo serraggio.
ATTENZIONE: se la guarnizione non è posizionata correttamente, vi possono essere
infiltrazioni d’acqua nel connettore e nella valvola con conseguente rischio di dan-
neggiamento del dispositivo.
NON COLLEGATE L'ALIMENTAZIONE UTILIZZANDO DEI FASTON DIRETTI.
Collegamenti connettore Bravo (
C):
Colore
Posizione
Collegamento
Blu
1
GND
Marrone
2
+12 VDC
Giallo/Verde
3
Segnale
(onda quadra)
Nero
4
Controllo pompa
4
3
2
1
12 Vdc
a flussometro
cavo valvola
a computer
(Es. Bravo 400s,
Bravo 300s)
1
2
3
4
3
2
1
4
