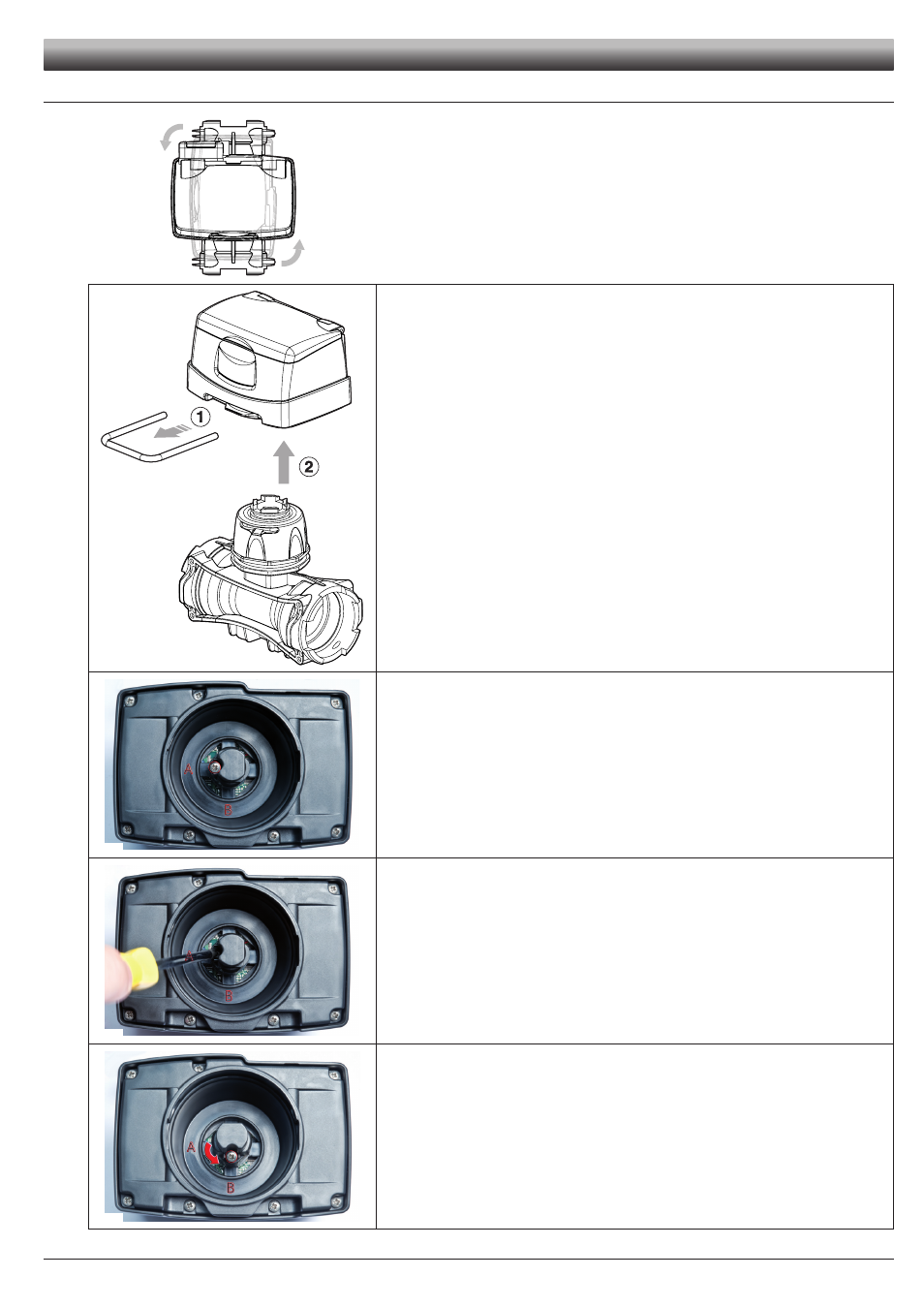

2.1 Rotazione del monitor
In caso di montaggio verticale, per facilitare l'utilizzo del DigiWolf è possibile ruotare il
monitor di 90° rispetto al corpo (Fig. 3).
1) Sfilate mediante un cacciavite la forchetta dal monitor.
2) Estraete il monitor dal corpo del flussometro.
Capovolgendo il monitor, sono visibili le lettere A e B, che corrispondono alle due posizioni
(parallelo e perpendicolare al corpo) in cui è possibile montare il monitor.
Il DigiWolf viene fornito col sensore montato in posizione
A (parallelo al corpo).
Allentate con un cacciavite la vite che blocca il sensore senza sfilarla.
Ruotate il sensore in senso antiorario fino a raggiungere la posizione di finecorsa B.
Riavvitate la vite senza forzare. Il monitor è pronto per essere montato in posizione per-
pendicolare rispetto al corpo.
Rimontate il monitor sul corpo del flussometro.
Fig. 3
Fig. 4
Fig. 5
Fig. 6
Fig. 7
