18

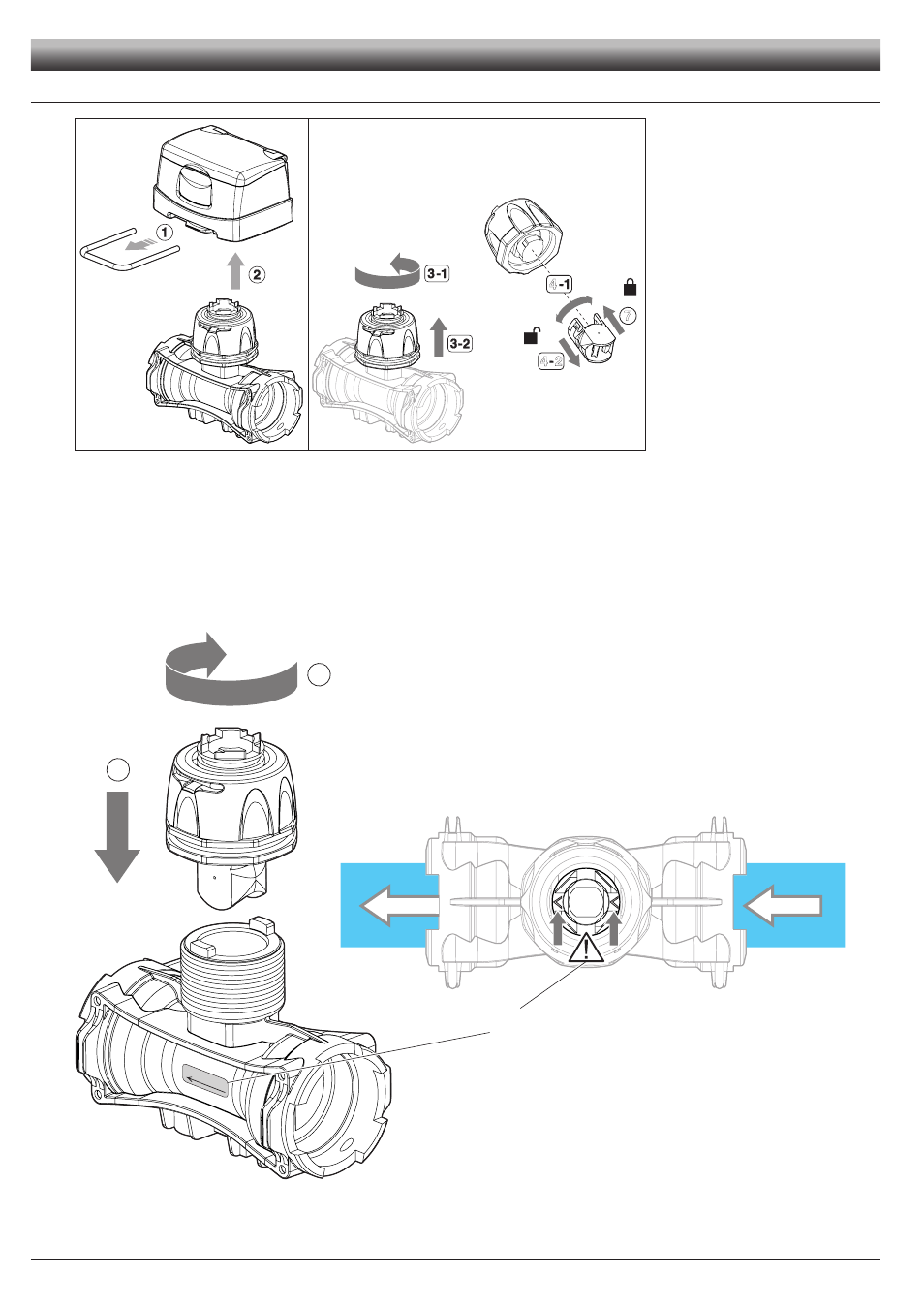

6.2 Pulizia e sostituzione paletta
sblocca
blocca
4
4 2
7
1) Sfilate mediante un cacciavite la forchetta dal monitor.
2) Estraete il monitor dal corpo del flussometro.
3) Svitate la ghiera in senso antiorario ed estraete il blocco portasensore dal corpo del flussometro.
4) Estraete il gruppo paletta dal blocco portasensore mediante una semirotazione in senso antiorario.
5) Immergete il gruppo paletta in un liquido detergente per alcune ore.
6) Lavate accuratamente il gruppo paletta con acqua corrente e verificatene il corretto funzionamento. Se necessario, sostituite l'intero gruppo paletta
con l'apposito ricambio
(cod. 4626000.500).
7) Rimontate il gruppo paletta sul sensore elettronico mediante una rotazione in senso orario fino allo scatto.
1
2
APPROXIMA
TE CONST
ANT XXX
8) Rimontate il blocco portasensore sul corpo del flussometro avvitando la ghiera in senso orario fino a finecorsa facendo attenzione che la freccia
indicata sul manicotto sia orientata nella direzione del flusso.
Fig. 43 Fig. 44 Fig. 45
Fig. 46
La direzione delle frecce sul corpo devono
corrispondere a quella posta sull’etichetta
MANUTENZIONE
