ARAG BRAVO130 Manuale d'uso
Pagina 26
26
9.1.1
Configurazioni a due sensori

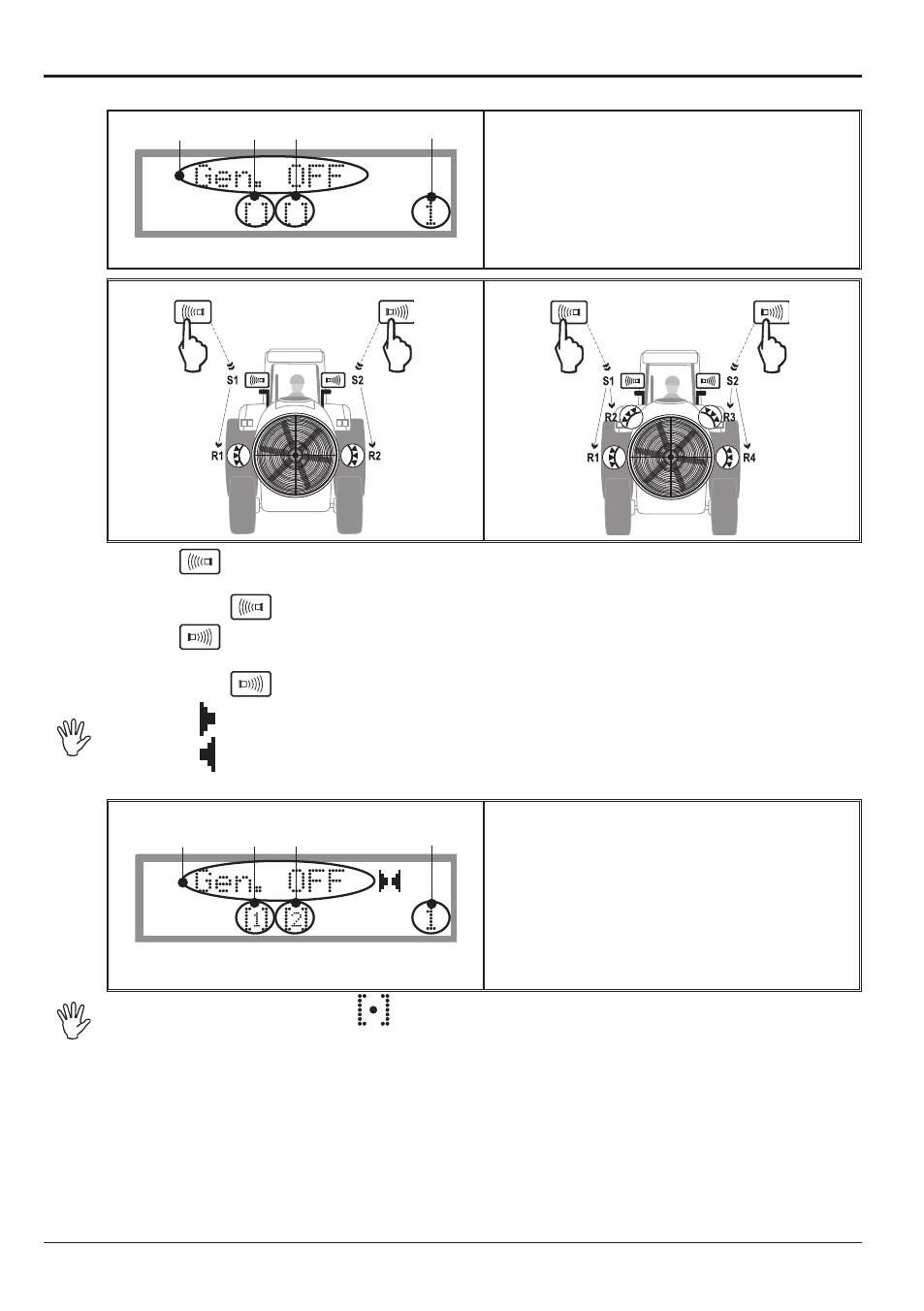

Sul display compariranno le seguenti informazioni:
D
A
B
C
Fig. 16
A • il valore della distribuzione, oppure la velocità
istantanea oppure il valore di pressione
rilevata dal trasduttore; il dato visualizzato dipende
dal tipo di programmazione impostata in fase di
installazione del computer.
B e C • i dati relativi ai sensori attivati (B per il lato
sinistro e
C per il lato destro del trattore).
D • il numero del campo attivo.
2 SENSORI - 2 RAGGIERE
Fig. 17
2 SENSORI - 4 RAGGIERE
Fig. 18
• Il tasto
attiva il sensore installato sul lato sinistro del trattore:
per mettere in funzione il sensore
S1, che comanda l'apertura e la chiusura della raggiera R1,
premete il tasto
.
• Il tasto
attiva il sensore installato sul lato destro del trattore:
per mettere in funzione il sensore
S2, che comanda l'apertura e la chiusura della raggiera R2,
premete il tasto
.
Il simbolo compare sul display quando il sensore di sinistra è attivo.
Il simbolo compare sul display quando il sensore di destra è attivo.
Quando tutti i sensori sono abilitati, sul display compaiono le seguenti informazioni:
D
A
B
C
Fig. 19
A • il valore della distribuzione, oppure la velocità
istantanea oppure il valore di pressione
rilevata dal trasduttore; il dato visualizzato dipende
dal tipo di programmazione impostata in fase di
installazione del computer.
B e C • i dati relativi ai sensori attivati (B per il lato
sinistro e
C per il lato destro del trattore: il dato
indicato tra parentesi indica il numero del sensore
attivo).
D • il numero del campo attivo.
Quando compare il simbolo
sul display al posto del numero del sensore signi-
fica che il sensore corrispondente ha rilevato l'albero: quando una o più raggiere
saranno in corrispondenza delle piante, e se le valvole sono adeguatamente abilitate
(deviatori di comando delle valvole di sezione posizionati verso l'alto), il trattamento
avrà inizio.
