23

9 USO

Quando il trattore non viene utilizzato per i trattamenti assicuratevi che:
• la pompa installata sull'impianto sia spenta
• la valvola di scarico sia aperta
Non sostate davanti ai sensori o nelle immediate vicinanze quando sono attivati.
Utilizzate il computer BRAVO 13X SOLO con gruppi ARAG appositamente progettati
per questo specifico computer: l'utilizzo di gruppi di comando, valvole o parti colle-
gate al computer, diverse da quelle sopracitate può causare danni all'utilizzatore e
alle apparecchiature, per i quali ARAG non può essere ritenuta responsabile. In caso
di danni al computer o a qualsiasi apparecchiatura o sensore collegato, derivanti
da quanto descritto in precedenza, si intende automaticamente risolta ogni forma di
garanzia.

Il computer Bravo 13X, mediante i sensori ad ultrasuoni installati, capta gli alberi da trattare du-
rante l’avanzamento del trattore e regola, di conseguenza, l’apertura e la chiusura delle valvole
di sezione nel momento opportuno, consentendo di irrorare solo in presenza delle piante così da
evitare sprechi di prodotto.

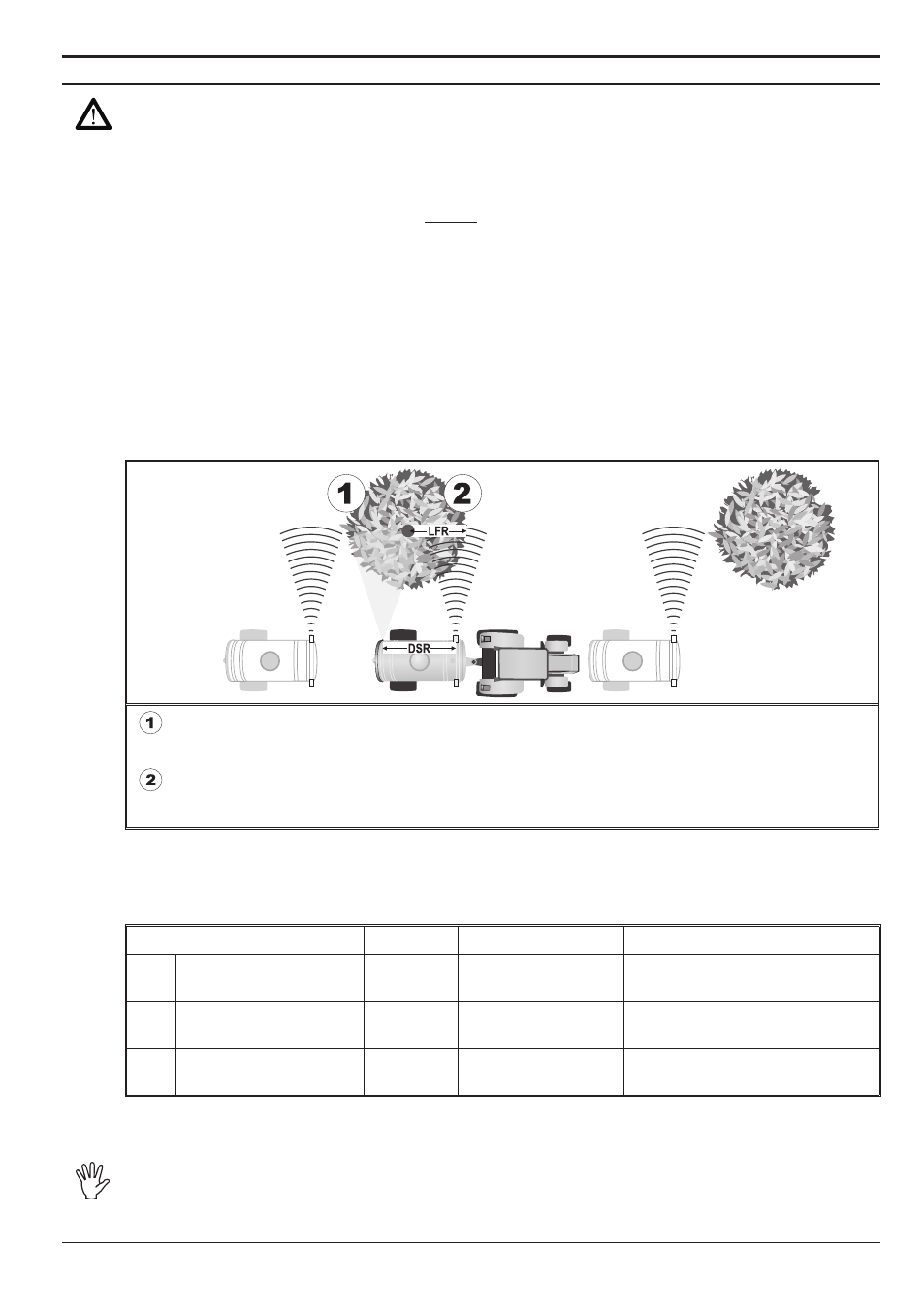

Fig. 13

Quando il computer riceve il segnale di presenza di un albero, in base alla velocità del trattore, alla distanza

tra i sensori e la raggiera di irrorazione (

DSR in Fig.13), e alla larghezza della fronda dell’albero (LFR in

Fig.13) calcola il momento esatto in cui iniziare il trattamento.

Il computer interrompe l’irrorazione calcolando il tempo necessario per trattare tutto l’albero in base alla ve-

locità del trattore, alla distanza tra i sensori e la raggiera di irrorazione (

DSR), e alla larghezza della fronda

dell’albero (

LFR, impostata dall’operatore come indicato nel paragrafo 8.1.5 - Larghezza chioma.

Bravo 13X può comandare da un minimo di due a un massimo di quattro valvole di sezione, a
seconda della configurazione del computer.

Per il BRAVO 13X sono previste le seguenti configurazioni:

CONFIGURAZIONE

BRAVO

ACCESSORI

GRUPPO DA COLLEGARE

a

2 sensori e
2 valvole di sezione

132

Sensore ultrasuoni
cod. 46713000.100

463823400H
463823400CH

b

2 sensori e
4 valvole di sezione

134

Sensore ultrasuoni
cod. 46713000.100

463843400H
463843400CH

c

4 sensori e
4 valvole di sezione

134

Sensore ultrasuoni
cod. 46713000.100

463843400H
463843400CH

Ogni sensore può comandare l'apertura e la chiusura di una o due valvole di sezione contempo-
raneamente, a seconda della configurazione dell'impianto.

Nella configurazione

b

, il sensore installato su un lato del trattore comanda contem-

poraneamente il funzionamento di entrambe le valvole di sezione che permettono
l'irrorazione su quel lato del trattore.

Tab. 1
