7

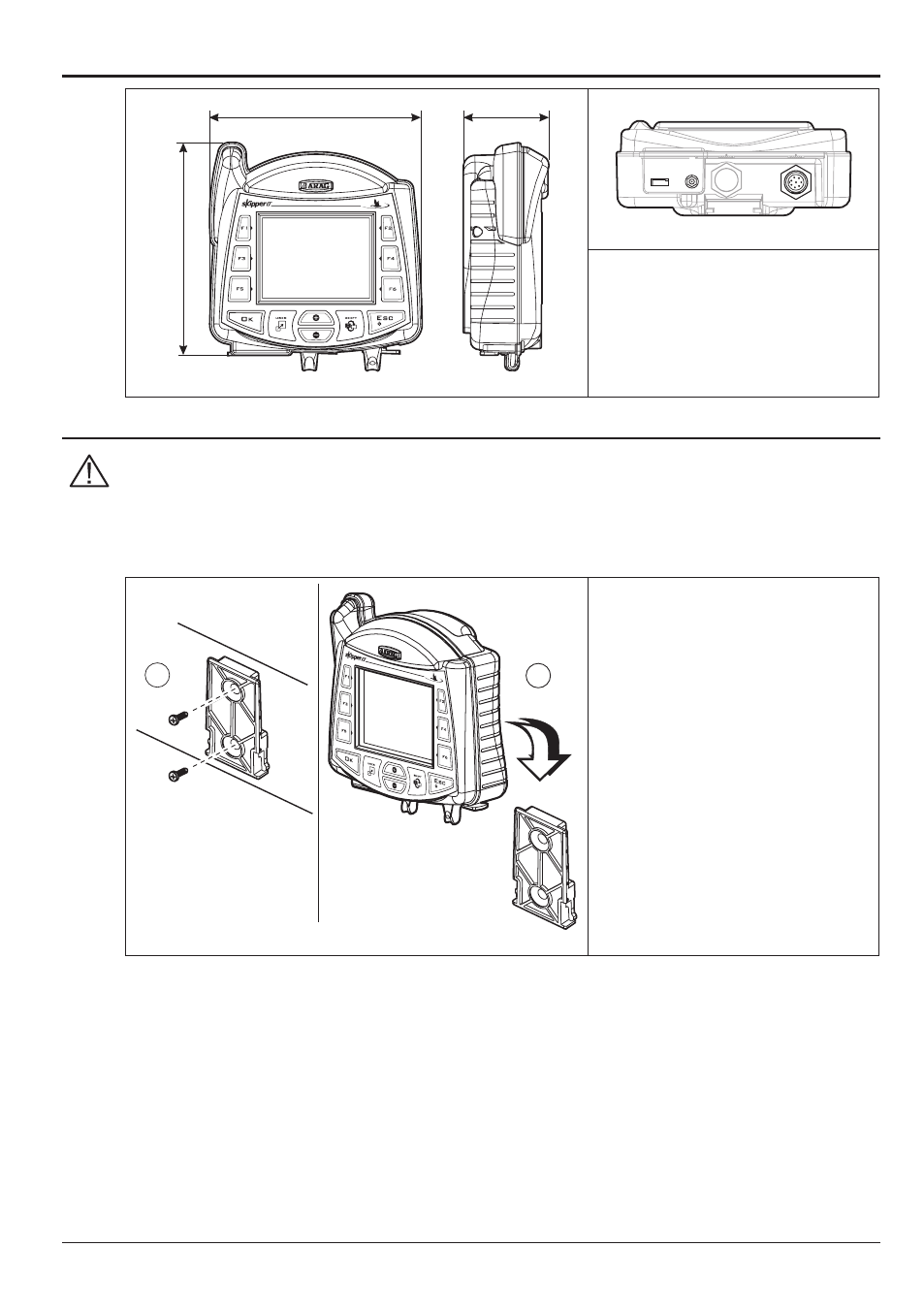

4.4 Dimensioni di ingombro
65.3 161.6
162.0
Fig. 3
3 1
2 2
Legenda:
1 Porta USB HOST (pendrive, etc...)
2 Antenna GPS
3 Alimentazione
4.5 Posizionamento del navigatore SKIPPER LT
Prima di posizionare il navigatore satellitare leggete attentamente tutte le informa-
zioni contenute nel par. 4.3 - Precauzioni generali per il corretto posizionamento di
SKIPPER LT e dei cablaggi.
SKIPPER LT deve essere sistemato in posizione centrale rispetto alla cabina, in modo che non venga
ostruita la visuale di guida e che sia possibile controllare i dati visualizzati durante il trattamento.
1 2
Fig. 4
1) Posizionate la slitta di fissaggio in
cabina tramite le apposite viti fornite,
in un punto in cui il navigatore sia
facilmente visibile e raggiungibile
con le mani, ma lontano da organi
in movimento.
2) Fissate il navigatore inserendolo
sulla slitta e spingendo verso il basso
fino al completo bloccaggio.
