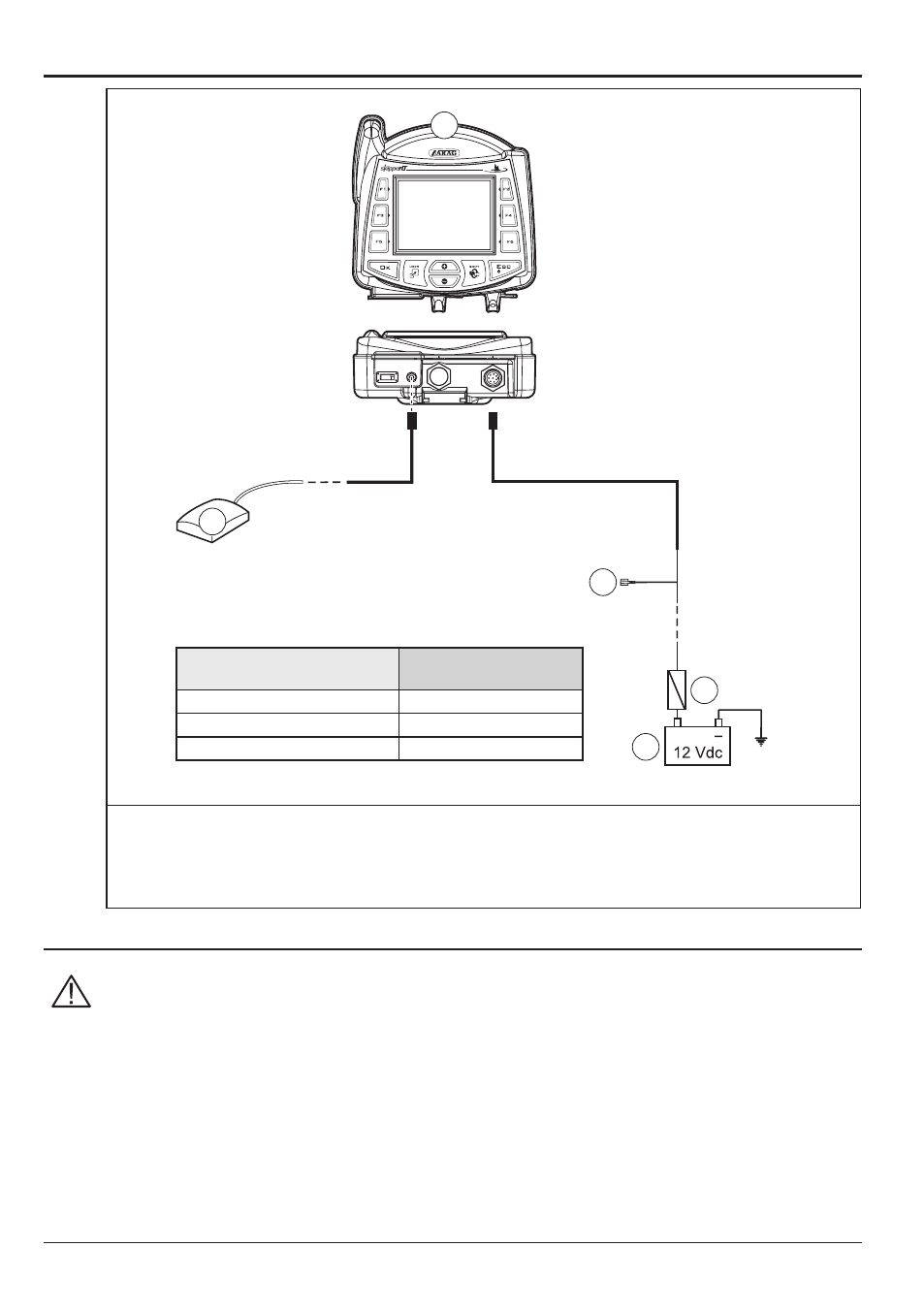

4.7 Collegamenti elettrici - schema generale
+
3 A D
C
E
6 m
B
A
COLORE FILO
CAVO DI ALIMENTAZIONE
COLLEGAMENTO
CORRISPONDENTE
nero negativo
rosso positivo
verde abilitazione trattamento
Fig. 10
a Navigatore satellitare
B Antenna GPS
c Batteria
D Fusibile automobilistico 3 A
e Abilitazione trattamento in corso +12 Vdc (dalla valvola di comando generale)
4.8 Collegamento all'antenna GPS
Utilizzate esclusivamente l'antenna GPS ARAG prevista per l'utilizzo specifico con
SKIPPER LT. ARAG non risponde per danni causati dall'utilizzo di antenne non
previste.
Prima di effettuare il collegamento leggete attentamente tutte le informazioni conte-
nute nel par. 4.3 - Precauzioni generali per il corretto posizionamento di SKIPPER LT
e dei cablaggi.
Collegate l'antenna GPS esterna allo SKIPPER LT.
I punti di connessione sono indicati al par. 4.7 - Collegamenti elettrici - schema generale.
