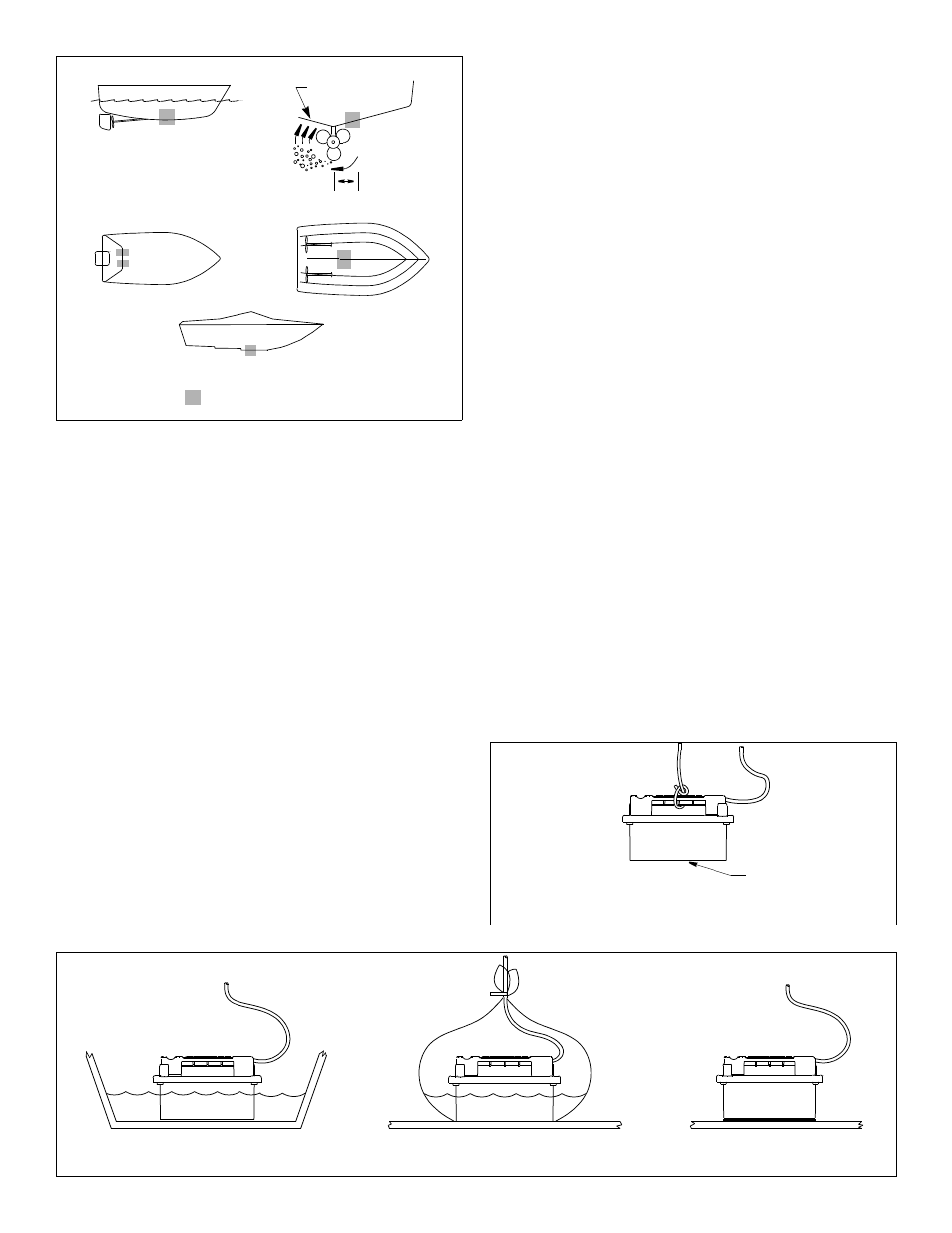

Tipi di Imbarcazioni (vedi la Figura 2)
• Imbarcazione a motore con scafo dislocante—Posizionatelo a
mezza imbarcazione vicino alla mezzeria. Il lato di dritta, dove le
pale dell’elica si muovono verso il basso, é preferito.
• Imbarcazione a motore con scafo planante—Scegliete un posto
decisamente a poppavia sulla, oppure vicino alla, mezzeria e ben
entrobordo del primo corso di sollevamento del fasciame per
essere sicuri che il trasduttore sia in contatto con l’acqua ad alta
velocità. Il lato di dritta, dove le pale dell’elica si muovono verso il
basso é preferito.
Fuoribordo e entrobordo/ fuoribordo—Montate il trasduttore
solo un poco più avanti del motore / dei motori.
Entrobordo—Posizionare il trasduttore ben avanti dell’elica e
dell’asse dell’elica / delle eliche e degli assi delle eliche.
Scafo a gradini—Montate il trasduttore davanti al primo gradino.
Verifica del Montaggio Scelto
Determinazione della Performance di Riferimento
I risultati di questa prova sono utilizzati come riferimento per stabi-
lire il luogo migliore per il trasduttore all’interno dello scafo.
1. Portate l’imbarcazione al massimo fondale al quale utilizzerete
l’ecosonda. Se una zona con un fondale sufficientemente alto non é
disponibile, trovate un posto con un fondale di almeno 30metri
(100').
2. Collegate il trasduttore all’ecosonda
3. Legate una fune in modo sicuro intorno alle maniglie del trasduttore
(vedi la Figura 3). Abbassate il trasduttore sul lato dell’imbarca-
zione fino a che il lato attivo é interamente sommerso e parallelo
alla superficie dell’acqua.
4. Osservate la performance dell’ecosonda e l’altezza del fondale.
Verifica del posto di montaggio
Mentre l’imbarcazione é nella stessa condizione (rispetto all’altezza
del fondale), mettete il trasduttore alla prova nell’interno dello scafo
nel posto del montaggio. Usare uno dei metodi che seguono:
A.Se il trasduttore verrà posizionato nella vicinanza della poppa
e l’imbarcazione ha il minimo angolo di deadrise—Pulite qual-
siasi accumulo di sporcizia e/o grasso utilizzando un detergente
oppure un solvente non aggressivo come l’alcol. Appoggiate il tra-
sduttore allo scafo e permettete che l’acqua di sentina ricopra la su-
perficie di contatto. (Vedi la Figura 4-A)
B.Per un angolo di deadrise non eccessivo—Se la superficie
dello scafo non é liscia, levigatela con una smerigliatrice a di-
sco. Inserite il trasduttore dentro un sacchetto di plastica sottile.
Riempite il sacchetto parzialmente con acqua e serratelo fer-
mamente con una fascetta per cavi. Bagnate la superficie dello
scafo e premete il lato attivo del trasduttore contro lo scafo tra-
mite il sacchetto (vedi la Figura 4-B).
C.Per qualunque posto—Se la superficie dello scafo non é liscia,
levigatela con una smerigliatrice a disco. Applicate un lubrificante
a base d’acqua (come K-Y
® gel) sul lato attivo del trasduttore.
Con un movimento di contorcimento, premete con forza il lato
contro lo scafo (vedi la Figura 4-C.). Dopo la verifica, rimuovete
ogni traccia del lubrificante dal lato del trasduttore.
Osservate la performance dell’ecosonda e mettetela a confronto
con quella di riferimento. Cercate di trovare un valore di fondale
stabile e simile a quello di riferimento. Paragonate lo spessore e
l’intensità della traccia nella parte inferiore.
Se la performance é pressoché simile a quella di riferimento,
questo é un buona posto di montaggio. Bisogna ricordare che
parte dell’energia viene sprecata nel trasmettere attraverso lo
scafo. Se il risultato della prova é molto differente da quello di rife-
rimento, avete bisogno di trovare un altro posto per installare il
trasduttore.
NOTA: Se non si ottiene nessun valore, oppure se il valore é
irregolare, é possibile che il trasduttore sia posizionato sopra un
riempimento che sta assorbendo l’energia acustica. Scegliete un
altro posto. Se un’altro posto non é disponibile, consultate il
costruttore della vostra imbarcazione per essere certi che un
riempimento sia presente.
2
A B C
lato attivo
Copyright © 2006 Airmar Technology Corp.
Figura 3. Determinando una performance di riferimento
Figura 4. Verifica del Trasduttore nel posto di montaggio scelto
Copyright © 2006 Airmar Technology Corp.
scafo a gradini
fuoribordo e entrobordo/fuoribordo
entrobordo
scafi plananti
scafo dislocante
Figura 2.
(6-12")
150-300mm
Miglior posto per il trasduttore
Copyright © 2006 Airmar Technology Corp.
onde di pressione
