XTDP CONTROLLERS

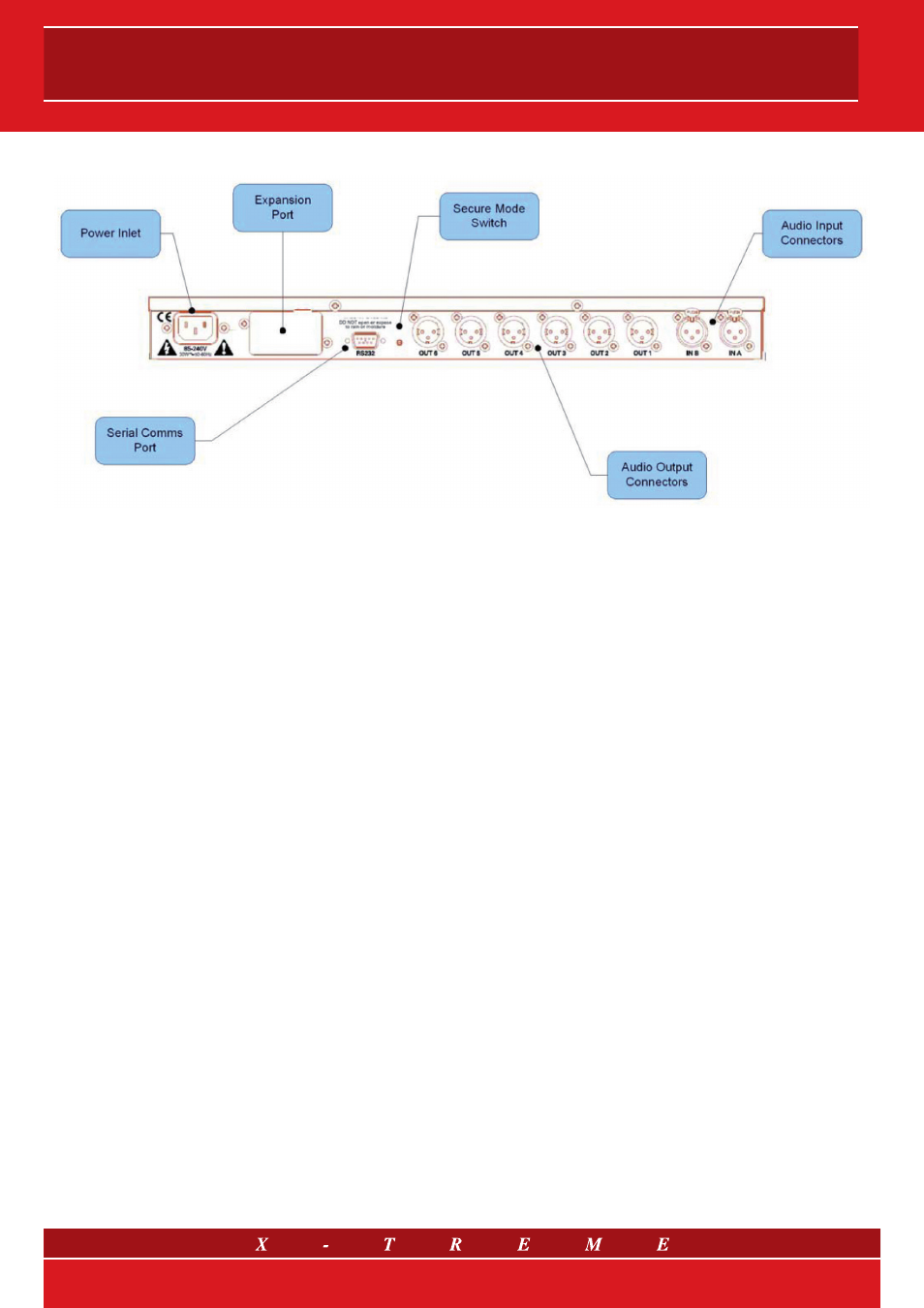

4. Pannello posteriore
4.1 Connessione dell’alimentazione
I processori X-Treme XTDP devono essere connessi all’alimenta-
zione usando il cavo fornito. Il processore ha una alimentazione
in modalità switch capace di operare da 85 V a 240 V, 50/60 Hz,
adattandosi alla tensione di ingresso in modo automatico.
4.2 Porta per XT-NET
Questa è la porta RJ45 per il controllo remoto di altri dispositivi in
rete (XT-NET); il tutto da un unico PC esterno grazie al software
Network Controller.
4.3 Connettori Audio Input
Tutte le connessioni audio sono bilanciate, il cablaggio è il seguen-
te: pin 1 massa, pin 2 caldo (+), pin 3 freddo (-). I due input hanno
il pin 1 connesso direttamente al telaio e costituiscono l’input della
catena DSP. Se si usa una sorgente sbilanciata, un ponticello deve
essere usato tra il pin 3 e il pin di massa del cavo sbilanciato.
4.4 Connettori Audio Output
Gli output processati presentano un segnale bilanciato: pin 1 mas-
sa, pin 2 caldo (+) e pin 3 freddo (-). Un dispositivo con ingresso
sbilanciato, può essere pilotato dal processore, collegando il pin 3
(-) (dell’uscita del processore) alla massa del segnale d’ingresso del
dispositivo di destinazione.
4.5 Connettori per le porte di comunicazione
I processori X-Treme XTDP possono essere interamente controllati,
uno alla volta, via PC tramite il software Network Controller.
La connessione sarà normalmente fatta attraverso il connettore
della porta seriale (RS232). Questa porta è anche utilizzata per
l’upgrade del firmware.
Nota: le porte di comunicazione sono attive anche in modalità
SECURE.
4/13
