20

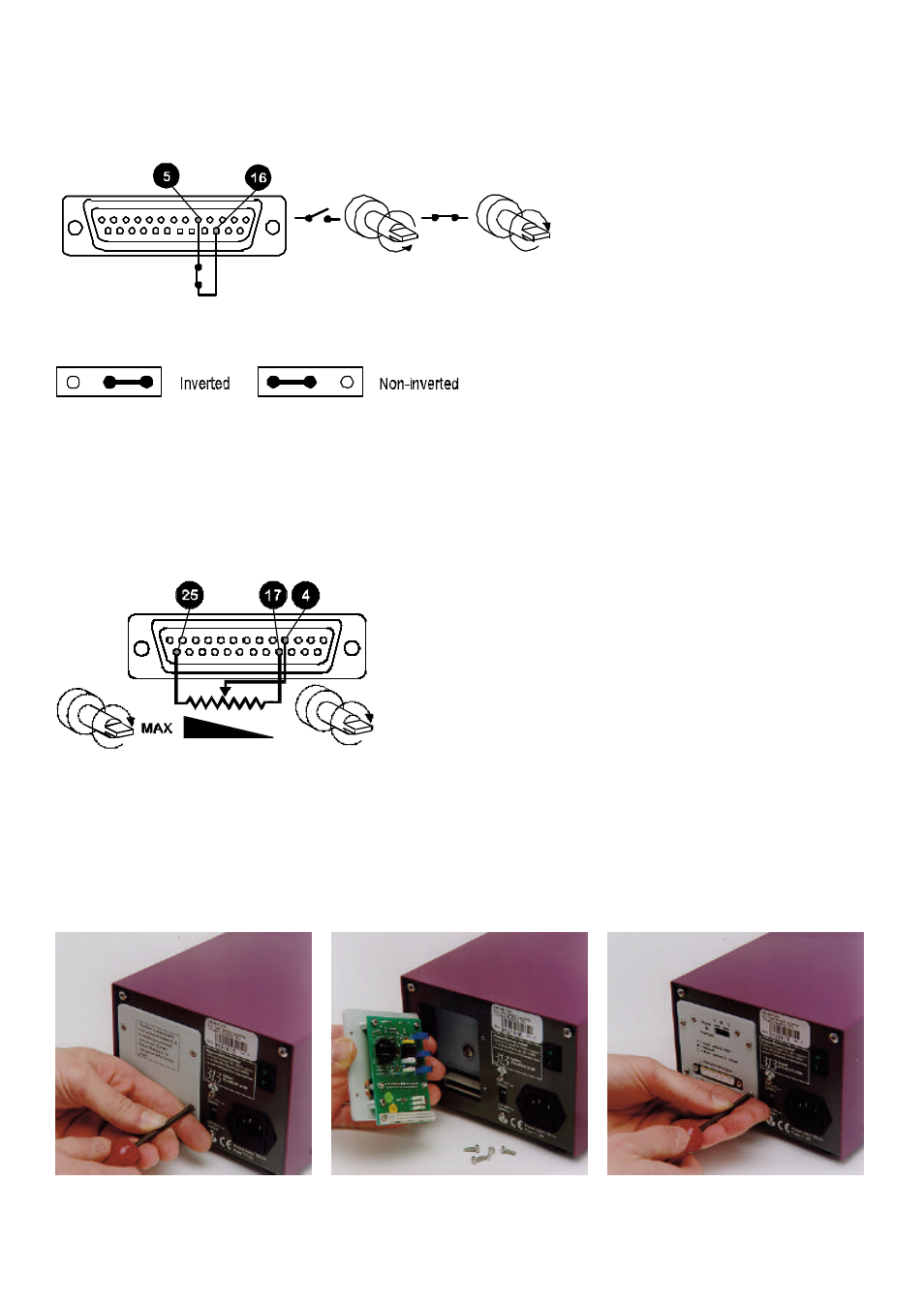

Direzione di marcia
La funzione di controllo a distanza del senso di rotazione funziona soltanto con l'interruttore senso di rotazione sul
pannello anteriore predisposto nel senso orario di rotazione. Collegare l'interruttore a distanza tra i pin 5 e 16. Aprire
l'interruttore per la rotazione in senso orario, chiuderlo per la rotazione in senso antiorario. Senza collegamento, la
pompa sarà ruotata nel senso prefissato, ossia il senso antiorario.
Per invertire la risposta all'ingresso del segnale, portare il collegamento di controllo rotazione a distanza LK1 (vedere la
scheda di upgrade 313 "U", particolare 6, LK1) alle posizioni invertite dei pin sul gruppo di collegamenti per l'invertitore
del segnale.
Nota: Quando l'interruttore posto sul pannello anteriore è predisposto sulla rotazione CCW (senso antiorario), il motore
gira nel senso dell'interruttore a distanza predisposto mediante LK1. Quando l'interruttore sul pannello anteriore è
predisposto su CW (senso orario), l'interruttore a distanza viene disinserito.
Velocità
È previsto il collegamento di un potenziometro a distanza con un valore nominale compreso fra 1K e 2K con un minimo
di 0,25W come illustra la figura. Quando si usa un potenziometro a distanza, non inserire contemporaneamente un
segnale d'ingresso per il controllo della tensione/corrente. Impostare il modo di controllo su auto volts (0-10V) verificando
che, quando si cambia il modo di controllo del motore, l'alimentazione al motore sia disinserita mediante l'interruttore di
rete posto sul pannello posteriore.
Nota: Poiché il potenziometro a distanza utilizza la fascia 0-10 V, la risposta del regime è solo
10 /
12
della corsa elettrica
del potenziometro. A questo punto, si accende la spia di sovraccarico del segnale e non viene effettuato nessun aumento
del regime.
Scheda di upgrade 313U
Per potenziare il 313S/D a controllo manuale ad un 313U/D a controllo a distanza o analogico da 0-10V/4 - 20 mA, è
previsto l'impiego di una scheda di upgrade 313U (codice 039.3001.U00). Per installare la scheda "U", svitare le quattro
viti M3 poste sul coperchio della versione "S" del pannello posteriore e toglierle. Inserire la scheda di upgrade 313U nella
scanalatura prevista sul pannello posteriore, abbassarla fino ad allineare i connettori sul bordo DIN e spingerla in
posizione. Rimettere le quattro viti M3 sulla scheda per fissarla saldamente in posizione al pannello posteriore.
