19
Funzionamento automatico
Affinché la pompa possa essere controllata da un segnale del processo, occorre predisporre l'interruttore a cursore auto
volts/manual/auto current (V M I) posto sul pannello posteriore su auto volts o auto current, in funzione del tipo di
segnale di controllo da utilizzare. Accertarsi che l’interruttore di rete sul pannello posteriore sia disinserito. Il segnale del
processo deve essere collegato alla spina a vaschetta a 25 pin, che va inserita nel connettore a vaschetta a 25 pin posto
sul pannello posteriore.
La pompa può essere controllata da un segnale analogico di processo da 0 a 10V o da 4 a 20mA. La pompa provvederà
ad aumentare la portata per il segnale di controllo in aumento (risposta non invertita ).

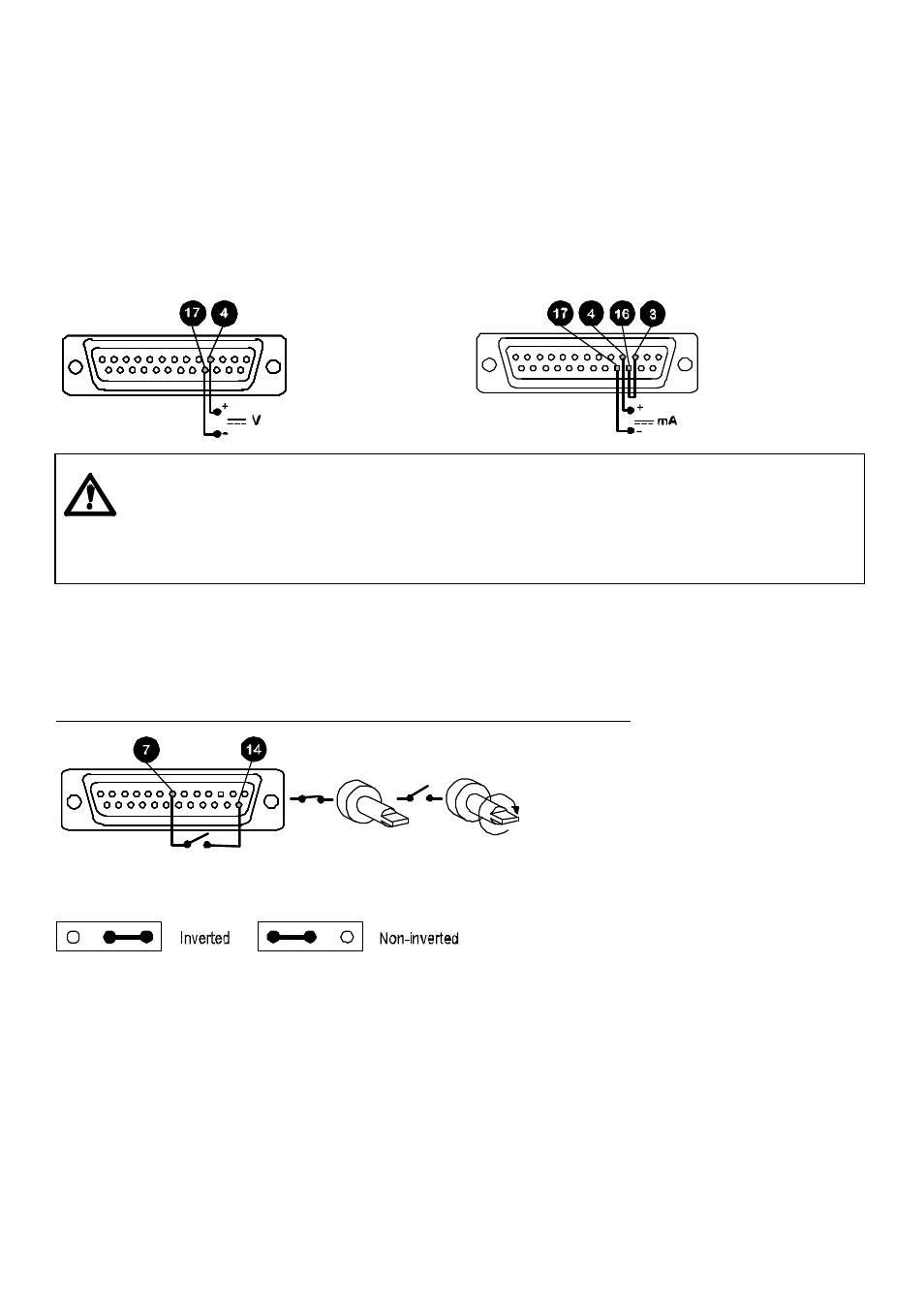

Segnale di tensione
(Impedenza dell'ingresso 220kohm)
Tensione massima del segnale: 10 V.
Segnale di corrente
(Impedenza dell'ingresso 250ohm)
Non applicare la tensione di rete ai pin alla presa 25D. È possibile applicare sino a 10 V tra i pin 4 e
17, e 5V TTL ai pin 7 e 5, ma non bisogna applicare nessuna tensione agli altri pin. In entrambi i
casi si potrebbero causare danni permanenti, non coperti da garanzia. Non usare l'interruttore di
alimentazione di rete per comandare la pompa quando si esegue una ripetizione frequente di
arresti/avvii. Usare invece la funzione di comando automatico. Quando si predispone il modo di
controllo della pompa mediante il selettore V M I, verificare che l'alimentazione al motore sia
disinserita agendo sull'interruttore di rete posto sul pannello posteriore.
Funzionamento a distanza
Arresto/avvio
Collegare l'interruttore remoto tra i pin 7 e 14 della spina a 25 pin. Chiudere il contatto per arrestare la pompa ed aprirlo
per farla funzionare. Se non vi è alcun collegamento, per default la pompa sarà attivata. Un segnale di arresto/avviamento
a distanza provvede a controllare il funzionamento della pompa durante il funzionamento in manuale.
È possibile collegare al pin 7 un ingresso logico TTL compatibile (Basso 0V, Alto 5V).
Per invertire la risposta all'ingresso del segnale, portare il collegamento dell'invertitore del segnale di arresto a distanza
(vedere scheda di upgrade 313 "U", particolare 4, LK2) alle posizioni invertite dei pedini sul gruppo di collegamenti
dell'invertitore del segnale.
Nota: Quando la pompa funziona in una delle due direzioni e viene fermata a distanza, si arresterà a ruota libera.
