18

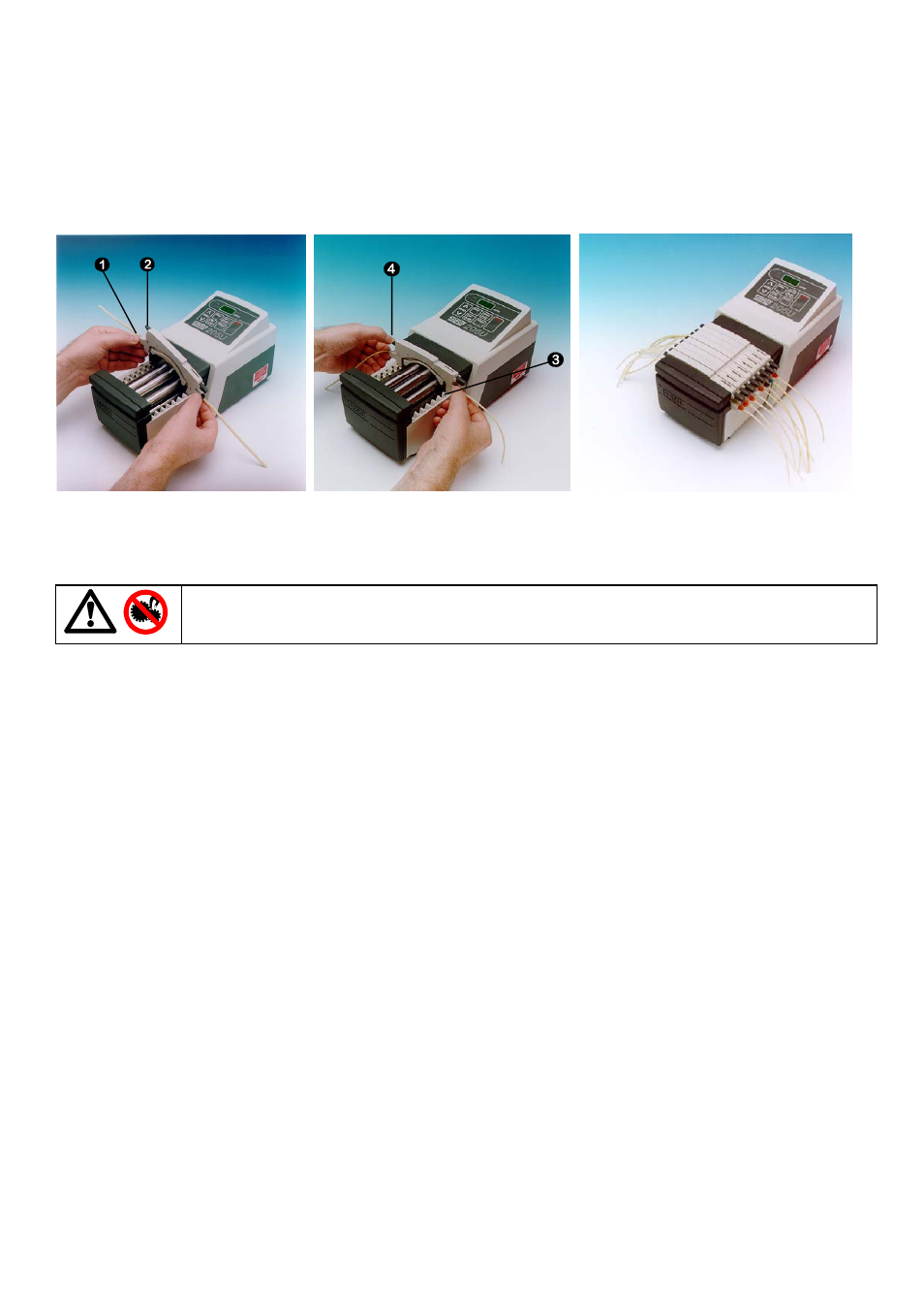

Caricamento della cassetta CA
Usare solo cassette con collettore di tubi.

Infilare i tubi nelle rispettive fessure di ritenuta senza attorcigliarli o tirarli eccessivamente, 1.

Sollevare la leva di sgancio della cassetta, 2.

Caricare le cassette nella testa pompante, controllando che facciano gioco sulle guide delle cassette su ciascuna
estremità, 3.

Controllare che entrambi i labbri di ritenuta siano innestati e quindi schiacciare insieme le leva di sgancio della
cassetta e la linguetta di ritenuta del tubo fino a quando si ode uno scatto,, 4.
Smontaggio della cassetta CA

Sollevare la leva di sgancio ed estrarre la cassetta.

Prestando la massima attenzione, è possibile estrarre un’unica cassetta per cambiare il tubo senza arrestare il
funzionamento e disturbare l’azione pompante delle altre cassette.
Tutte le cassette dovrebbero essere montate nella testa pompante durante il
funzionamento normale, anche se alcune non contengono tubi. Non infilare le dita
all’interno della testa pompante.
Regolazione della cassetta CA e della velocitã del flusso

La velocità del flusso per il pompaggio dell’acqua a 20C con pressione di aspirazione e di mandata pari a zero, in
tubi in PVC, con la rotazione in senso orario della testa pompante, è pubblicata sul retro di questo manuale.

Nella cassetta è stato incorporato un dispositivo di regolazione dedicato, funzionante a mezzo occlusione, con
indicatore a nonio che permette di ottenere delle velocità di flusso precise, nonostante le variazioni che possono
essere causate o dall’impianto, o dal pompaggio di liquidi diversi dall’acqua.

La geometria della pista è stata progettata in modo che quando l’indicatore si trova al centro, significa che la
regolazione è normale.

Per regolare, estrarre il pomello di regolazione e ruotarlo. Per bloccarlo, premerlo.

Spostando l’indicatore verso il segno “+” si aumenta l’occlusione della pista (riducendo il gioco tra rullo/pista)
permettendo di ottenere delle pressioni più alte senza una diminuzione della velocità del flusso.

Spostando l’indicatore verso il segno “-” si riduce l’occlusione. Ricordare che tanto maggiore è l’occlusione, tanto
più breve sarà la durata del tubo.

Il meccanismo permette inoltre delle piccole regolazioni della velocità del flusso, cosa particolarmente utile quando
si usano vari canali, dove la velocità di flusso del canale interno riveste la massima importanza. Solo quale guida
indicativa, tenere presente che lo spostamento di una graduazione fa variare il flusso di 1% circa.
Cura e manutenzione
Quando la testa pompante deve essere pulita, spegnere il comando e isolarla dalla rete. Estrarre le cassette dalla
testa pompante e scollegare i tubi. Lavare la cassetta in acqua e detersivo neutro.
Se nella testa pompante è stato versato del liquido, smontarla dal comando per facilitare la pulizia. Ispezionare
periodicamente tutte le parti mobili per controllare che tutti i cuscinetti e i rulli possano ruotare liberamente.
