Taratura per il funzionamento automatico

Girare in senso orario il potenziometro di scostamento del segnale (contrassegnato con "Offset" sul pannello
posteriore) sino a raggiungere il limite trasversale dell'ago; si sentirà il suono di uno scatto. A questo punto, girare il
potenziometro in senso antiorario di dieci giri. Ripetere l'operazione per il potenziometro dell'intervallo dei segnali.
Questa procedura assicura la corretta regolazione del potenziometro ai fini della taratura.

Impostare lo scostamento del segnale di processo.

Girare in senso orario il potenziometro di scostamento del segnale in modo da regolare la velocità dell'albero di
comando al valore minimo desiderato.

Impostare il segnale di processo sul valore limite superiore (che non deve eccedere 30 V o 32 mA).

Girare in senso orario il potenziometro dell'intervallo dei segnali (contrassegnato con "Range" sul pannello posteriore)
in modo da regolare la velocità dell'albero di comando al valore massimo desiderato.
Se il segnale di processo o la velocità di comando sono impostati su un valore superiore al massimo designato, il comando
verrà sovraccaricato, e questa condizione viene indicata dal simbolo
AUT lampeggiante, che mostra il controllo limite ed i
livelli di velocità del comando. Affinché la pompa funzioni entro questi livelli, riazzerare i valori.

Ripetere la procedura sino a quando la risposta della pompa coincide esattamente con il segnale di processo.
Funzionamento a distanza
Arresto/avvio

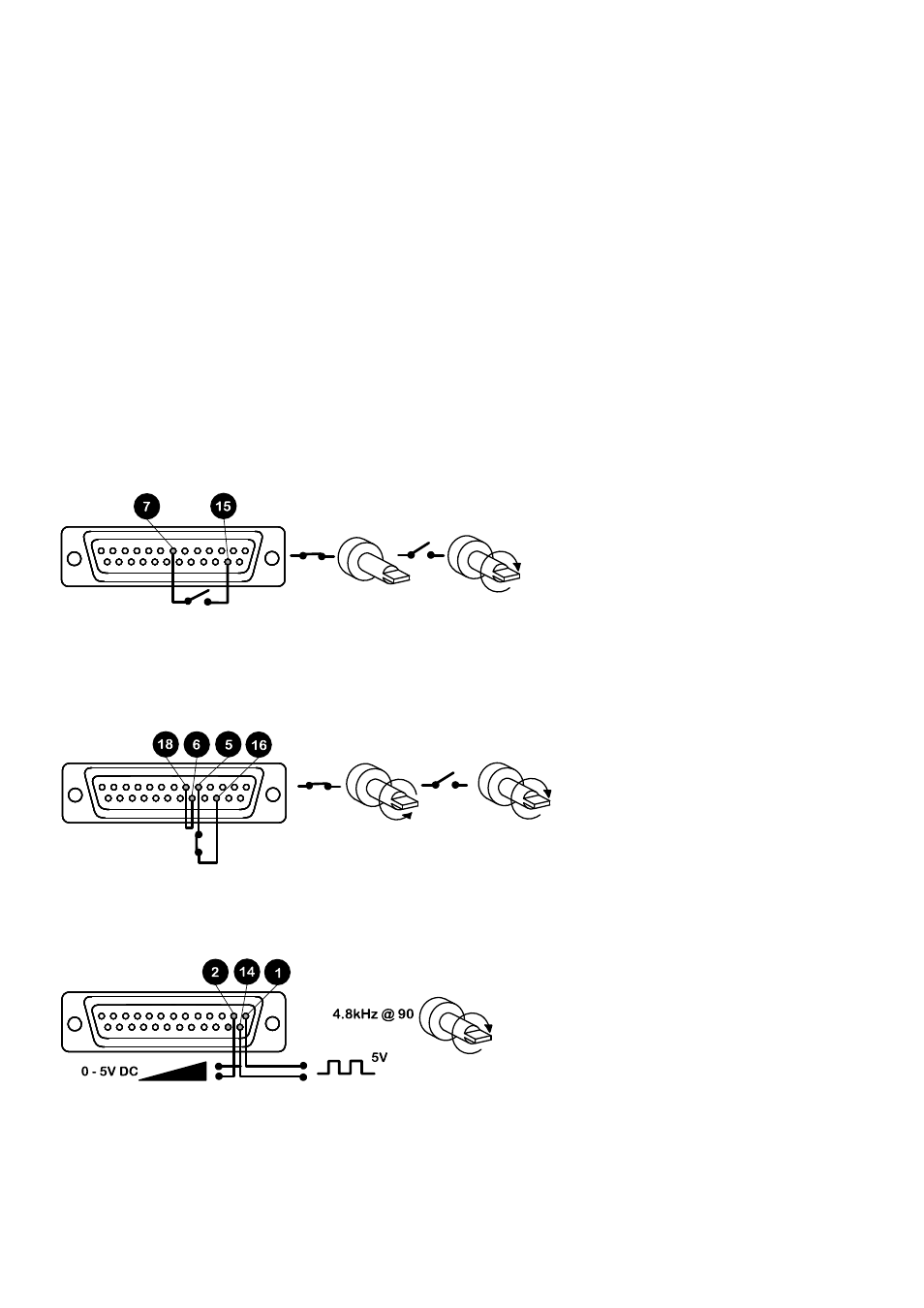

Collegare il commutatore remoto tra i piedini 7 e 15 del connettore 25D. È possibile collegare al piedino 7 un ingresso
logico TTL compatibile (Basso 0V, Alto 5V). Il segnale d'ingresso basso arresta la pompa, quello alto la mette in
funzionamento. Se non vi è alcun collegamento, per default la pompa sarà attivata.
Direzione di marcia
Collegare il commutatore remoto tra i piedini 5 e 16 e disattivare il comando di inversione del pannello anteriore collegando
i piedini 6 e 18 del connettore 25D. Aprire il commutatore per ottenere la rotazione in senso orario, chiuderlo per la
rotazione in senso antiorario. In alternativa, è possibile collegare un ingresso logico TTL compatibile al piedino 5 (Basso 0,
Alto 5V). Il segnale d'ingresso basso fa girare la pompa in senso antiorario, quello alto in senso orario. Se non vi è alcun
collegamento, per default la pompa ruoterà in senso orario.
Velocità
Collegare come indicato un potenziometro remoto, del valore nominale compreso tra 1k e 2k, con una potenza minima di
0,25W. Quando si usa il potenziometro remoto, non applicare contemporaneamente il segnale d'ingresso di comando
della tensione/corrente.
