Assicurare connessioni di protezione dei conduttori.
Se un motore trifase funziona nella direzione errata, scambiare due fasi.
Chiudere i fori di entrata dei cavi inutilizzati e la morsettiera stessa a tenuta di polvere e
a tenuta stagna.
Un relè di sovraccarico corrente deve essere installato su un interruttore automatico.
Collegare il motore in conformità allo schema che si trova nella morsettiera.
Se nel motore è installato un interruttore di protezione termica, i fili si troveranno nella
morsettiera del motore. I fili devono essere collegati per arrestare la pompa se
l'interruttore viene attuato. L'interruttore va in circuito aperto in condizione di

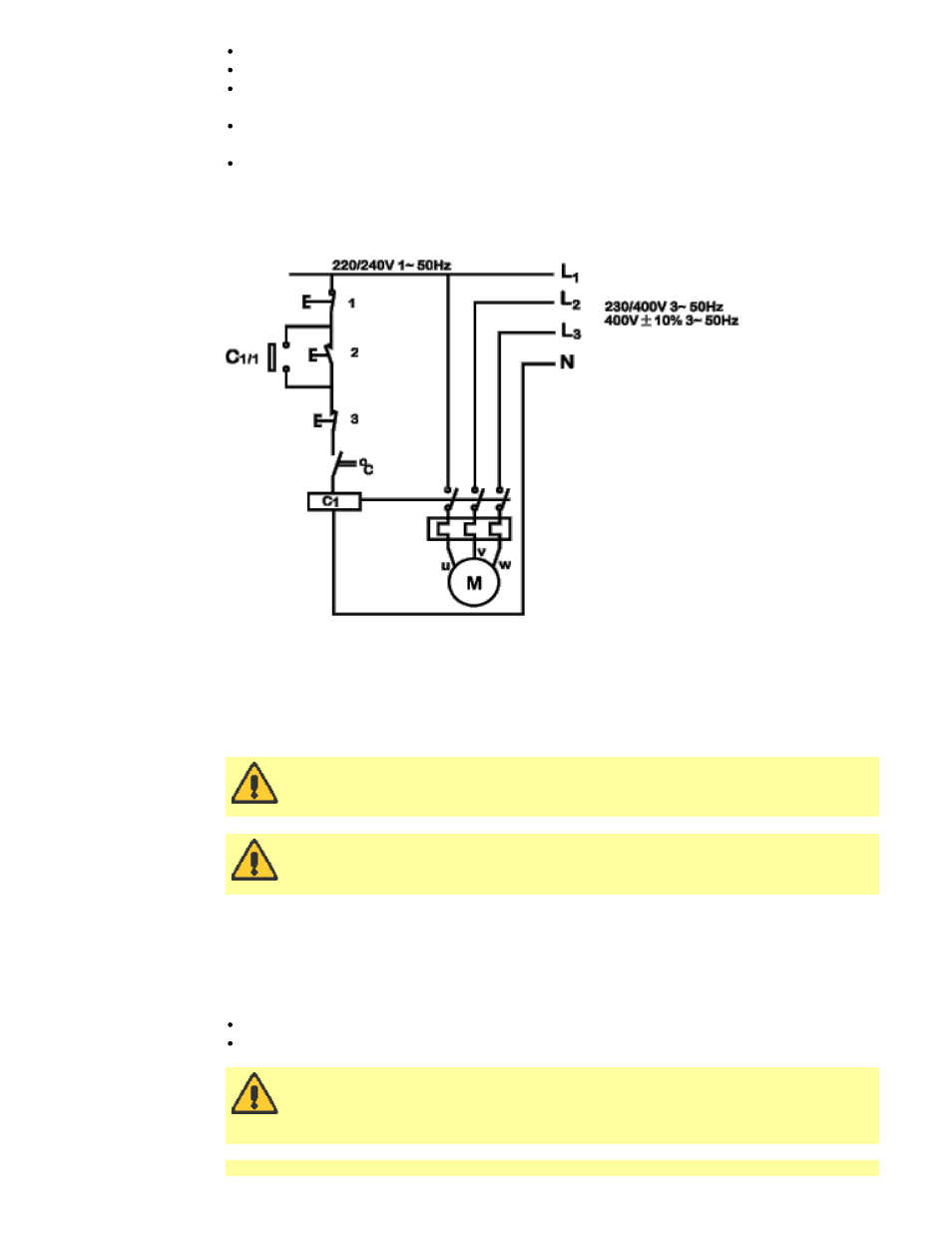

temperatura elevata. Vedi qui di seguito per la connessione del motore di azionamento
con possibili interruttori ausiliari e protezioni.
1. Arresto di
emergenza
2. Avviamento
3. Arresto
Gli interruttori ausiliari sono tarati a 220/240V monofase 50Hz. I contatti di
Avviamento devono avere un ritorno a molla che si disinnesti dopo l'eccitazione
delle bobine C1 e C1/1.
La serie di testine 701R ha delle strisce di messa a terra collegate alla piastra di base.
Assicurarsi che la piastra di base sia collegata a massa elettrostaticamente prima di
mettere in funzione.
Non collegare mai in nessun caso gli interruttori direttamente attraverso
una delle fasi di un'alimentazione trifase. In caso di dubbio, scollegare
immediatamente la pompa!
Non collegare interruttori ausiliari alla morsettiera di un motore
antideflagrante a meno che l'interruttore non abbia una taratura Ex
idonea per la zona nella quale deve essere installato.
8 Diagnostica
Se la pompa non dovesse funzionare, effettuare i controlli seguenti per determinare se è
necessario un intervento tecnico.
Controllare che l'alimentazione elettrica sia disponibile in corrispondenza della pompa.
Controllare che la pompa non sia bloccata dall'installazione errata di un tubo.
Controllare sempre per verificare che un motoriduttore EEx-d sia tarato
adeguatamente per la zona pericolosa nella quale deve essere montato.
I motori EEx-d devono essere installati solo da personale EEx-d
qualificato.
