tubo nella testina rilasciando leggermente il fermaglio del tubo sul lato di mandata e
tendendo il tubo. Questo per contrastare il normale stiramento che avviene con i tubi in
Marprene che potrebbe passare inosservato con conseguente riduzione della durata utile
del tubo.
Caricamento dell'elemento tubo LoadSure 701RBE e 701RBEX
Elementi tubo LoadSure serie 700:
eliminano la possibilità di un guasto prematuro del tubo dovuto a un caricamento errato
del tubo;
evitano che il tubo venga stretto troppo con il fermaglio;
eliminano la necessità di ritendere il tubo;
prolungano la durata utile del tubo;
riducono i tempi di manutenzione per la sostituzione e la pulizia del tubo;
consentono connessioni di tubi standard di settore.

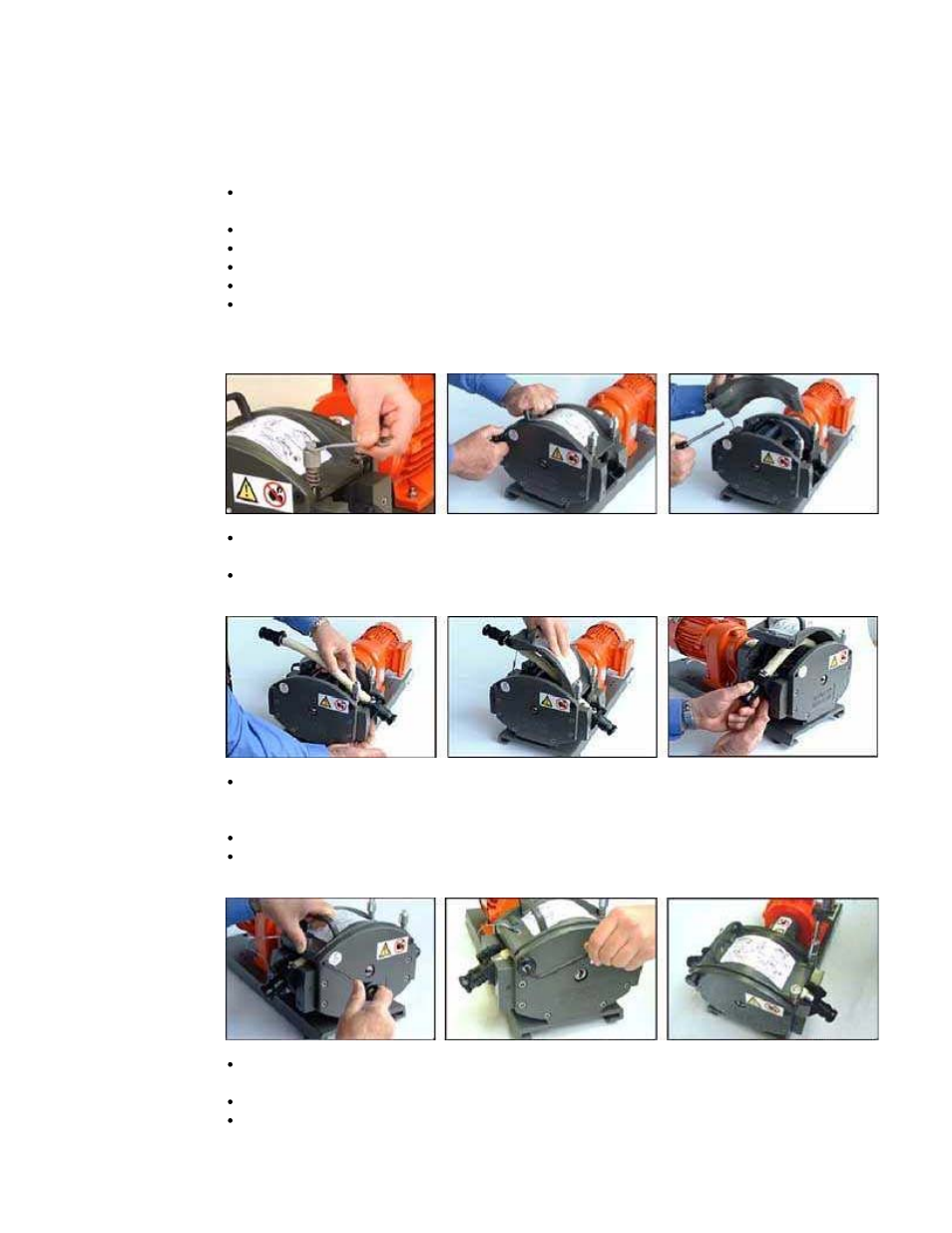

Le foto seguenti illustrano il caricamento dell'elemento tubo LoadSure in una testina
701RBE montata su una pompa con piastra base 701.
Allentare le manopole delle molle di compressione del corpo testina usando una chiave
A/F da 10mm girandole in senso antioriario sei (6) volte.
Svitare il bullone di fissaggio del corpo testina ed estrarlo completamente. Alzare il corpo
testina afferrandolo per la maniglia ed estrarlo dalle molle.
Posizionare la flangia a D montata sull'estremità dell'elemento tubo nel fermaglio del
tubo di mandata (destra). (La flangia a D assicura che l'elemento possa essere caricato
correttamente.)
Far scorrere l'estremità destra del corpo testina sotto le molle.
Posizionare la seconda flangia a D nel fermaglio del tubo di aspirazione (sinistra).
(Alzando il fermaglio del tubo si facilita il caricamento del tubo.)
Posizionare l'estremità sinistra del corpo testina in modo da poter inserire il bullone di
fissaggio del corpo testina.
Serrare il bullone di fissaggio del corpo testina con la chiave brugola da 6mm fornita.
Stringere entrambe le manopole delle molle di compressione del corpo testina applicando
una coppia di serraggio di 3Nm usando una chiave A/F da 10mm.
