Manuale per l’utente delle pompe Watson-Marlow 520SN IP66 / NEMA 4X 33
17 Smontaggio e rimontaggio del
modulo 520N

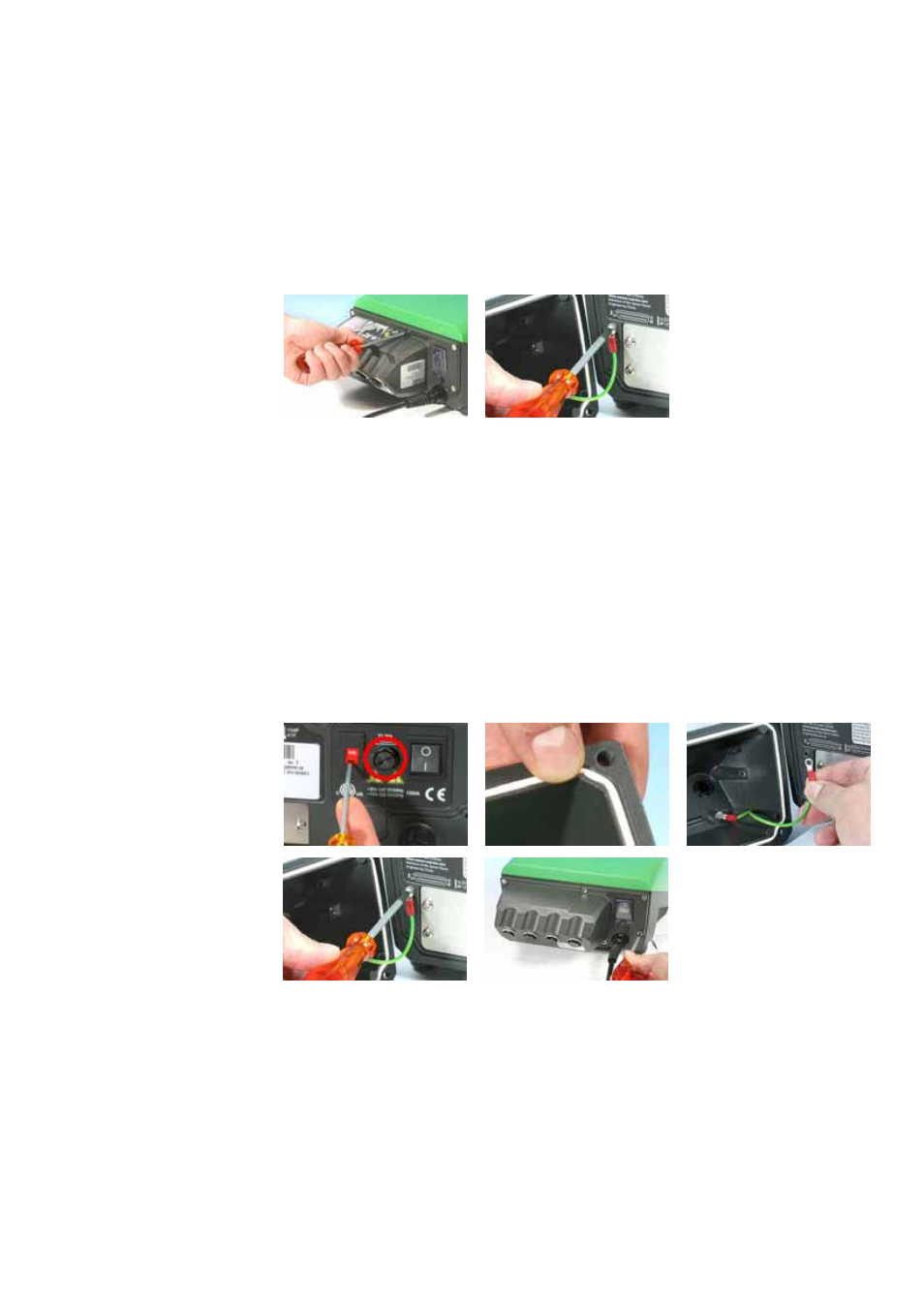

Per smontare il modulo a tenuta 520N:
Il modulo è fissato sul retro dell’unità di azionamento con sei viti in acciaio inossid-
abile M5x12 Pozidriv a testa conica.
Svitare le sei viti usando un cacciavite a croce adatto, lasciando per ultima la
vite superiore centrale. Anche quando sono state tolte tutte le viti, la striscia di
tenuta può fare aderire il modulo all’unità di azionamento. In questo caso, pic-
chiettarlo delicatamente per staccarlo. Non utilizzare strumenti per fare leva.
La striscia di tenuta deve essere conservata all’interno del corrispondente
canale sulla parte anteriore del modulo. Il coperchio trasparente dell’interrut-
tore di accensione/spegnimento deve essere lasciato sulla propria flangia sulla
parte anteriore del modulo. Controllare l’integrità della guarnizione e il coper-
chio trasparente dell’interruttore di accensione/spegnimento. In caso di danni,
sostituire la parte per conservare la protezione dell’ingresso.
Se necessario, inoltre, staccare il filo di messa a terra del modulo dalla parte
posteriore dell’unità. Tuttavia, il filo è sufficientemente lungo da consentire di
ripiegare all’indietro il modulo per accedere al retro dell’unità di azionamento.
Per rimontare un modulo a tenuta 520N:
Controllare che il fusibile nel portafusibili (cerchiato) nel centro del quadro
interruttori non necessiti di essere sostituito. Controllare che il selettore di ten-
sione sia impostato correttamente per l’alimentazione di rete in uso.
