Manuale per l’utente delle pompe Watson-Marlow 520SN IP66 / NEMA 4X 16
10 Collegamento a una fonte
di alimentazione elettrica
montato sul quadro interruttori sulla parte posteriore
della pompa, protetto dall’acqua grazie al modulo
520N. Per consentire l’accesso al quadro interruttori,
occorre smontare il modulo. Vedere 17 Smontaggio
e rimontaggio del modulo 520N. Impostare il selet-
tore di tensione su 115 V per alimentazioni a 100-
120 V 50/60 Hz o su 230 V per alimentazioni a 200-
240 V 50/60 Hz. Controllare sempre il selettore di
tensione prima del collegamento all’alimentazione
elettrica.
Collegare in modo adeguato a una fonte di alimen-
tazione elettrica monofase.
Si consiglia di usare filtri di sovracorrenti disponibili in
commercio in casi di rumore elettrico eccessivo nella
rete di alimentazione.
Il selettore della tensione di rete non è visibile quando il
modulo 520N è in posizione. Non accendere la pompa
prima aver controllato che la tensione sia quella corretta
smontando il modulo, controllando il selettore e rimetten-
do il modulo in posizione. Vedere 17 Smontaggio e rimon-
taggio del modulo 520N.
Cavo di alimentazione: La pompa viene
fornita dotata di una guarnizione del cavo
e di un cavo di alimentazione di circa
2,8 m. Cavi raccomandati: H05RN-
F3G0.75; SJTW 105C 3-18AWG; max OD
8 mm (5/16 poll.).

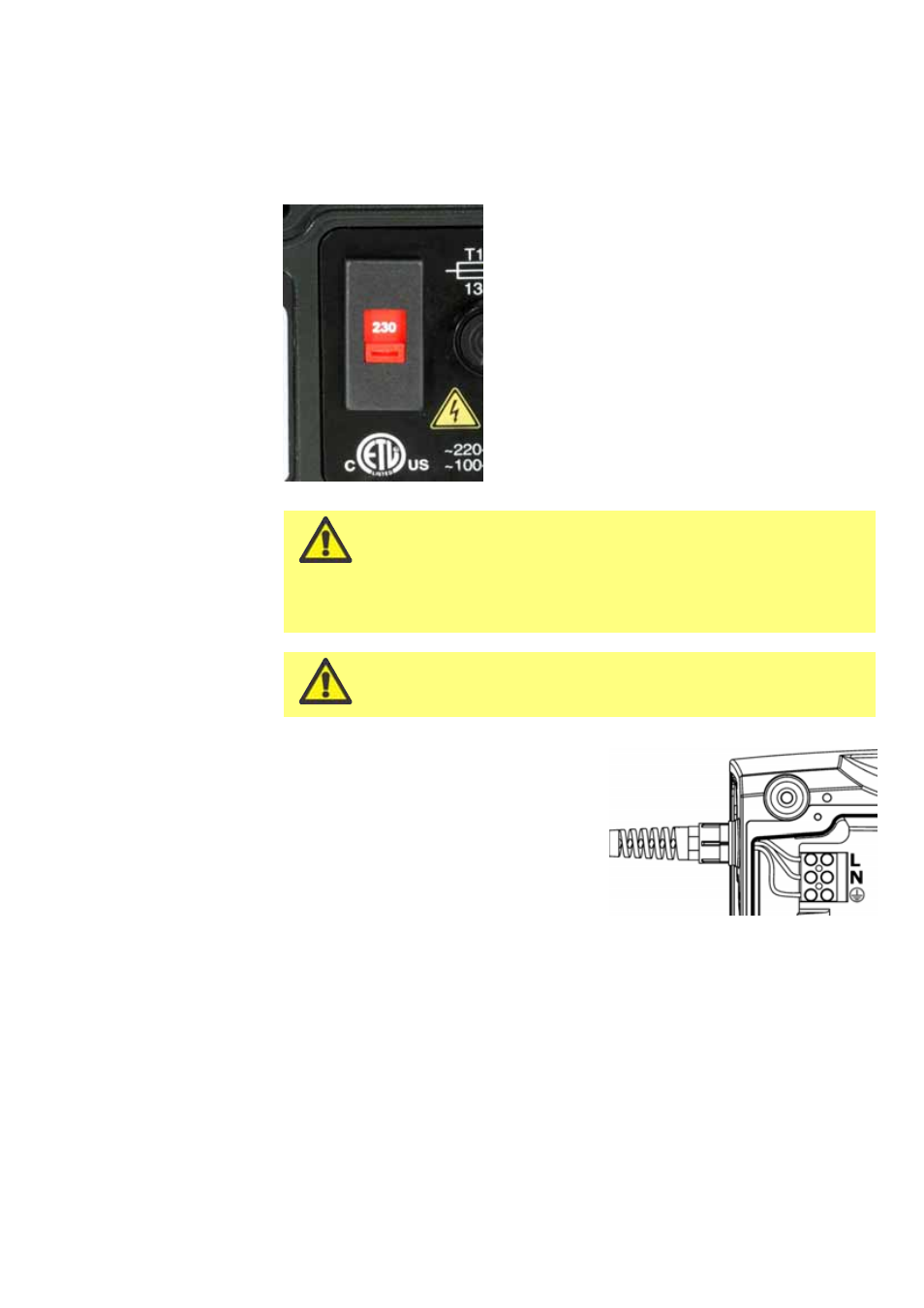

Questo disegno illustra i collegamenti del
cavo visti dalla parte inferiore, dopo
l’asportazione della copertura della scheda
di interfaccia.
I cavi di alimentazione per le pompe con
specifica NEMA 4X sono dotati di spine
standard statunitensi per alimentazione di
rete. Le pompe con specifica IP66 ven-
gono fornite senza spina. La codifica a col-
ori per il cavo di alimentazione è: marrone
= fase; blu = neutro; verde e giallo =
terra.
