CARATTERISTICHE TECNICHE
75

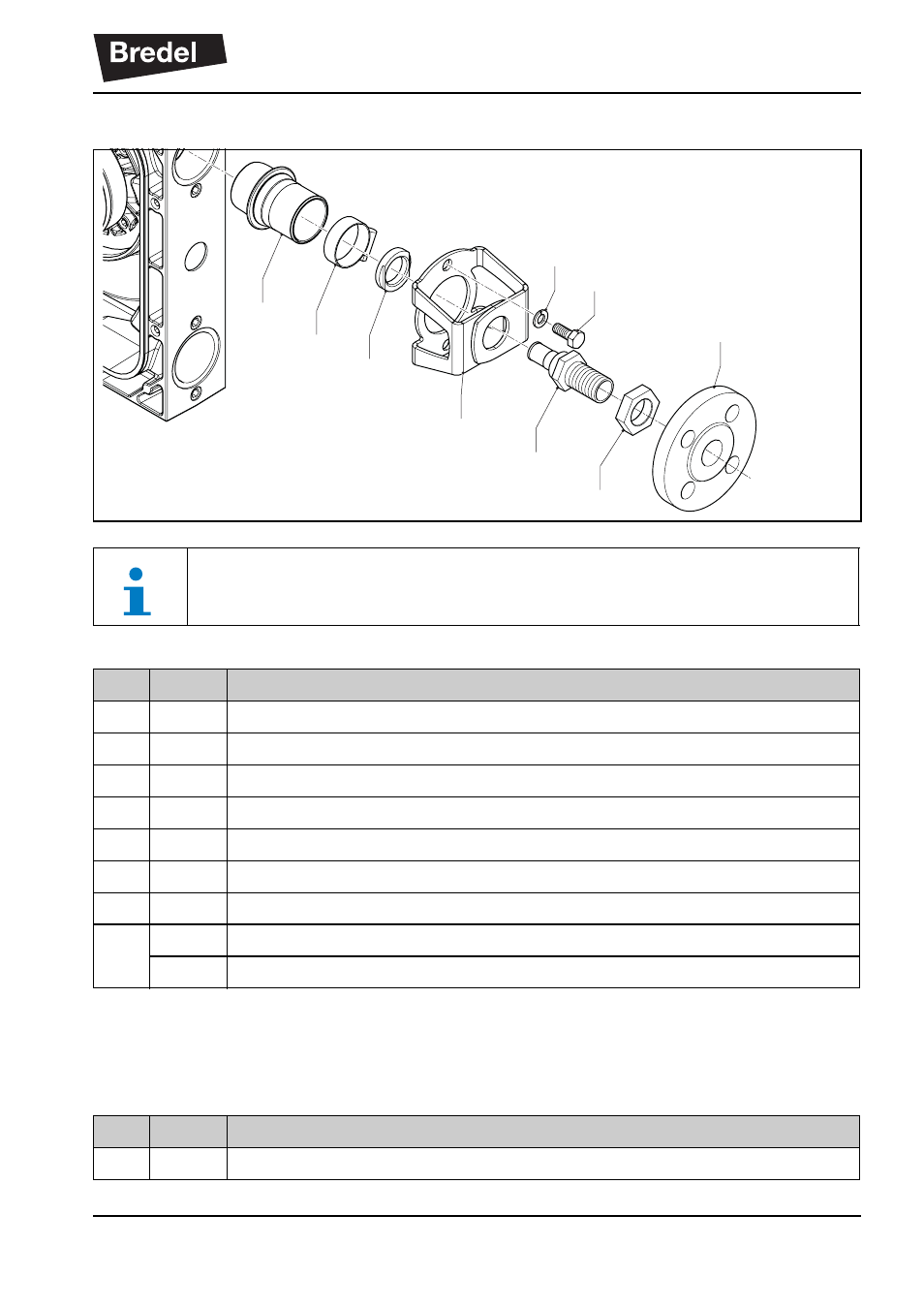

11.5.9 Complessivo flange con nipplo filettato
11.5.10 Lubrificante
Tutte le parti sono diverse fra APEX10, APEX15 e APEX20 tranne per il
bullone della staffa e la relativa rondella.
Pos. Qtà.
Descrizione
24
2
Manicotto in gomma
25
2
Fascetta stringitubo
26
2
Nipplo filettato (BSP) in acciaio inox
*
*
Un collegamento corretto tra il nipplo in acciaio inossidabile e il flessibile della pompa è
conforme EHEDG.
27
2
Staffa
28
4
Bullone della staffa
29
4
Rondella del bullone della staffa
31
2
Dado del nipplo
32
2
Flangia filettata DIN in acciaio inox
2
Flangia filettata ASA in acciaio inox
Pos. Qtà.
Descrizione
1
Tanica da 1 l di lubrificante per tubi originale Bredel
24
25
26
27
26
31
29
28
32
