MANUTENZIONE
49

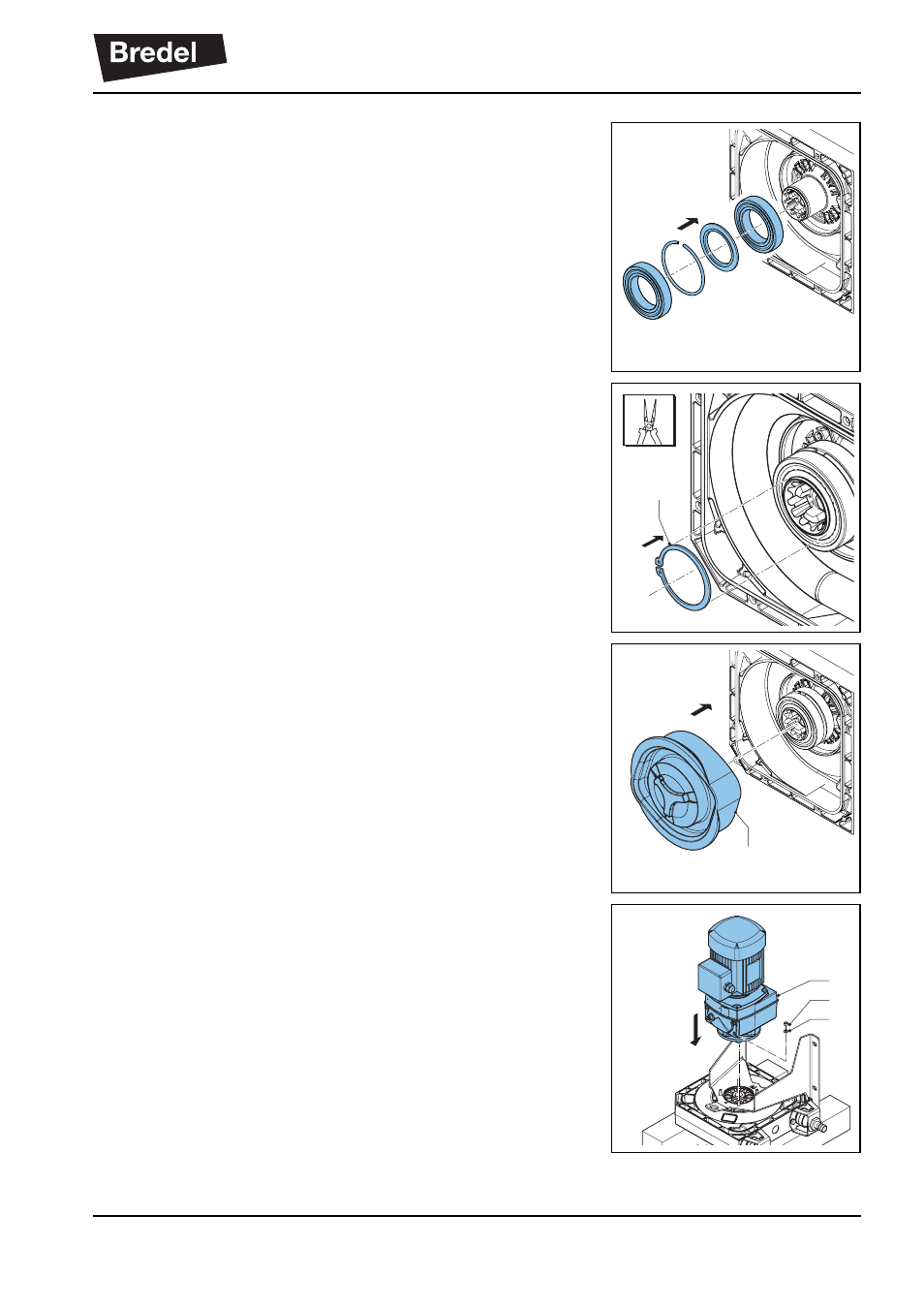

14. Lubrificare leggermente l'anello interno dei
cuscinetti (nuovi) e la sede sul mozzo. Installare
i cuscinetti e gli anelli.
I cuscinetti sono montati sul mozzo con un
leggero accoppiamento stabile. Per spingere il
rotore nel mozzo adoperare un attrezzo per
esercitare pressione.
15. Montare l’anello elastico (A).
16. Montare il rotore (A). Il rotore è montato sui
cuscinetti con un accoppiamento libero
amplissimo. Spingere il rotore sul mozzo fino a
bloccarlo con un clic sull’anello di ritenzione.
17. Collocare la pompa peristaltica su due ceppi,
sul lato come illustrato.
18. Montare la trasmissione della pompa (A) con i
dadi (B) e le rondelle (C). Verificare che
accoppiamento e rotore siano correttamente
orientati in modo da adattarsi perfettamente uno
all'altro. Serrare ai valori di coppia specificati.
Vedere §
11.1.6 .
A
A
B
C
A
