14
ht3000

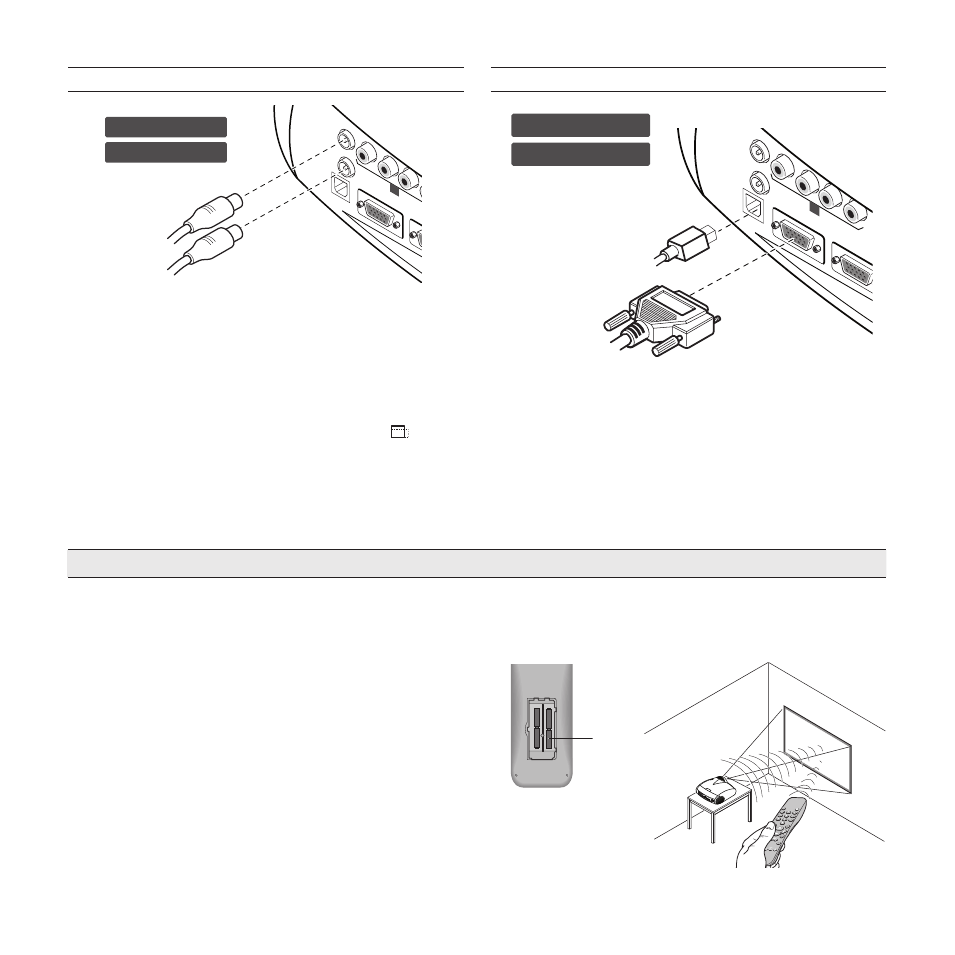

CONNETTORE INTERFACCIA RS232 O INTERFACCIA uSB
È possibile comandare il proiettore mediante un personal
computer: è sufficiente collegare a questo connettore un cavo
proveniente da una porta seriale RS o ad una porta USB di
un personal computer.
Evitate di interporre ostacoli tra il telecomando ed il ricevitore
posto sul proiettore; ciò potrebbe rendere inefficace l’azione
del telecomando.
7 64#
  3$S
$0/5 30-
3 4
(3"1 )*$4
3 (# $: #$C )7 47*%& 0 "6%*0
065 )%. *
 3&.0 5&   47*%& 0 .&/6 &4$ */16 5
  )%. *


0 I
1
2
uSCITE PER L’AZIONAMENTO DI SCHERMI MOTORIZZATI
+12V
USB 1.1 R/Cr
RS232
GRAPHICS RGB
C/Y
B/Cb
HV
3
12Volt
120 mA
Il proiettore è provvisto di due uscite (tensione 1 Vdc) per il
comando di schermi di proiezione motorizzati e per il comando
di siparietti o tendine motorizzati, impiegabili per delimitare la
superficie utile dello schermo di proiezione quando si cambia
il formato dell’immagine proiettata (Fig. 17).
L’uscita +1V si attiva quando il proiettore è acceso (spia
blu accesa) e si disattiva quando il proiettore è nello stato di
stand-by (spia rossa accesa). Lo stato dell’uscita
può es-
sere impostato con la voce Tendina del menu Formato. Con
questa uscita è possibile quindi comandare i siparietti moto-
rizzati laterali che delimitano a destra e sinistra uno schermo di
proiezione di formato 16:9 in modo da limitarne la superficie
utile al formato 4:.
Fig. 17
Fig. 18
+ -
+ -
+ -
+ -
8 TELECOMANDO
Il telecomando funziona con quattro pile da 1.5 V formato
AAA.
Inserite le pile avendo cura di rispettarne la polarità, come
indicato all’interno del vano pile del telecomando stesso (Fig.
). Sostituite le pile quando il telecomando non riesce ad
inviare comandi al proiettore.
Rimuovete le pile dal telecomando nel caso rimanga inatti-
vo per molto tempo, per evitare che eventuali fuoriuscite di
sostanze chimiche dalle pile possano corrodere i circuiti del
telecomando.
Il telecomando invia i comandi al proiettore mediante raggi
infrarossi.
Grazie al ricevitore posto davanti al proiettore, è possibile in-
viarvi i comandi puntando il telecomando contro lo schermo
di proiezione; i raggi infrarossi verranno riflessi dallo schermo di
proiezione verso il proiettore (Fig. 19). E' presente un ricevitore
anche sul retro del proiettore.
4 batterie
1,5 V
Formato AAA
Fig. 19
+12V
USB 1.1 R/Cr
RS232
GRAPHICS RGB
C/Y
B/Cb
HV
S-VIDEO
AUDIO OUT
REMOTE
3
2
S-VIDEO
1
4
CONTROL RS 232
CONTROL USB
