16 Collocazione del proiettore

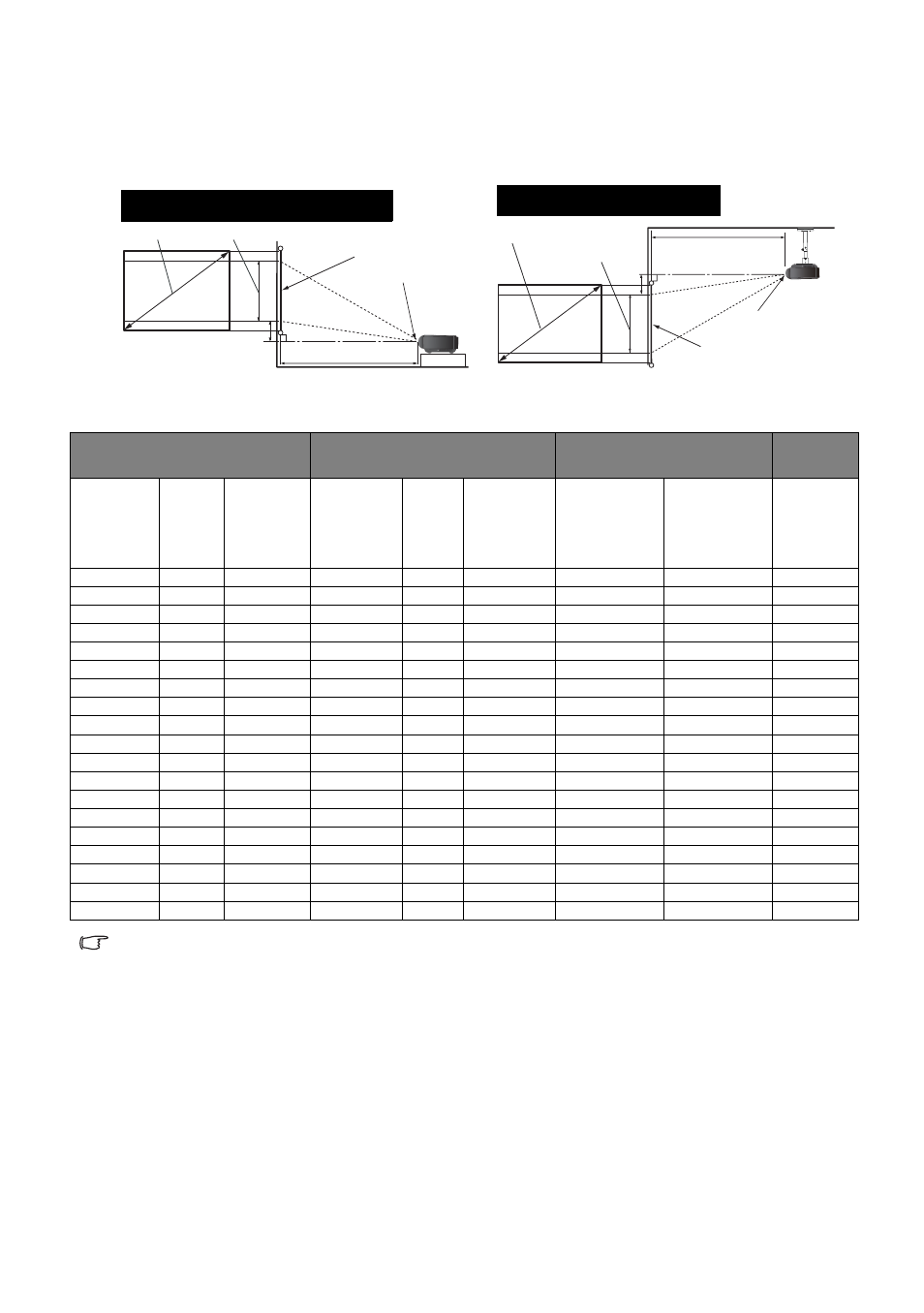

Installazione per uno schermo con formato 4:3
Le illustrazioni e la tabella qui sotto sono fornite per gli utenti che hanno già schermi in
formato 4:3 o intendono acquistare schermi in formato 4:3 per vedere immagini proiettate in
formato 16:9.
tabella dimensioni schermi con formato 4:3 (standard)
* Vedere le figure di "Spostamento verticale dell’obiettivo di proiezione" a pagina 13 per il range
di (C) e (D)
I valori qui sopra sono approssimativi e potrebbero differire leggermente dalle misurazioni effettive. Sono
state elencate solo le dimensioni dello schermo raccomandate. Se la dimensione del vostro schermo
non figura nella tabella qui sopra, contattate il rivenditore per avere assistenza.
Distanza di proiezione
Pavimento
calibrazione ISF
Altezza immagine
Centro dell'obiettivo
Diagonale
Installazione su pavimento
Offset calibrazione ISF
Altezza immagine
Distanza di proiezione
Soffitto
Centro dell'obiettivo
Diagonale
Installazione a soffitto
Offset
Dimensioni schermo Distanza di proiezione
in cm
Offset
Diagonale
(pollici)
Altezza
(cm)
Larghezza
(cm)
Distanza
minima
(con zoom
massimo)
Media
Distanza
massima
(con zoom
minimo)
Posizione più
alta
dell’obiettivo
(cm) (C)*
Posizione più
bassa
dell’obiettivo
(cm) (D)*
Altezza
immagine
(cm)
41 62 83 154 169 184 5 -42 47
50 76 102 187 206 225 6 -51 57
60 91 122 225 248 270 7 -62 69
70 107 142 262 289 315 8 -72 80
80 122 163 300 330 360 9 -82 91
90 137 183 337 371 405 10 -93 103
100 152 203 375 413 450 11 -103 114
110 168 224 412 454 495 13 -113 126
120 183 244 450 495 539 14 -123 137
130 198 264 487 536 584 15 -134 149
140 213 284 525 577 629 16 -144 160
150 229 305 562 618 674 17 -154 171
160 244 325 599 659 719 18 -165 183
170 259 345 637 701 764 19 -175 194
180 274 366 674 742 809 21 -185 206
190 290 386 712 783 854 22 -195 217
200 305 406 749 824 899 23 -206 229
250 381 508 937 1031 1124 29 -257 286
300 457 610 1124 1237 1349 34 -309 343
