Collocazione del proiettore
Scelta delle dimensioni desiderate per l'immagine
proiettata
La distanza dall'obiettivo del proiettore allo schermo, l'impostazione dello zoom e il formato
video influiscono sulle dimensioni dell'immagine proiettata.
Collocare sempre il proiettore su una superficie orizzontale (ad esempio un tavolo) e
perpendicolarmente (formando un angolo retto di 90°) al centro orizzontale dello schermo.
In questo modo è possibile ridurre l'eventuale distorsione dell'immagine causata
dall'angolatura delle proiezioni o dalla proiezione su superfici angolari. Se il proiettore è
montato a soffitto, deve essere montato capovolto.
Il proiettore è dotato di un obiettivo mobile. Per ulteriori informazioni, vedere
verticale dell’obiettivo di proiezione"
qui sotto. Si possono consultare i diagrammi a pag.
e
per i valori di compensazione verticale nelle tavole di dimensione che sono misurate
quando la lente è spostata completamente in su o in giù.
Se il proiettore si trova distante dallo schermo, le dimensioni dell'immagine proiettata e
l'offset verticale aumentano proporzionalmente.
Per stabilire il punto in cui collocare lo schermo e il proiettore, è necessario considerare le
dimensioni dell'immagine proiettata e la grandezza dell'offset verticale, che sono
direttamente proporzionali alla distanza di proiezione.
Abbiamo creato una tabella separata di dimensioni dello schermo sia in formato 16:9 che
4:3 per aiutare a determinare la posizione ideale in cui collocare il proiettore. Occorre
considerare due dimensioni: la distanza orizzontale perpendicolare dal centro dello schermo
(distanza di proiezione) e l'altezza dell'offset verticale del proiettore dal bordo orizzontale
dello schermo (offset).

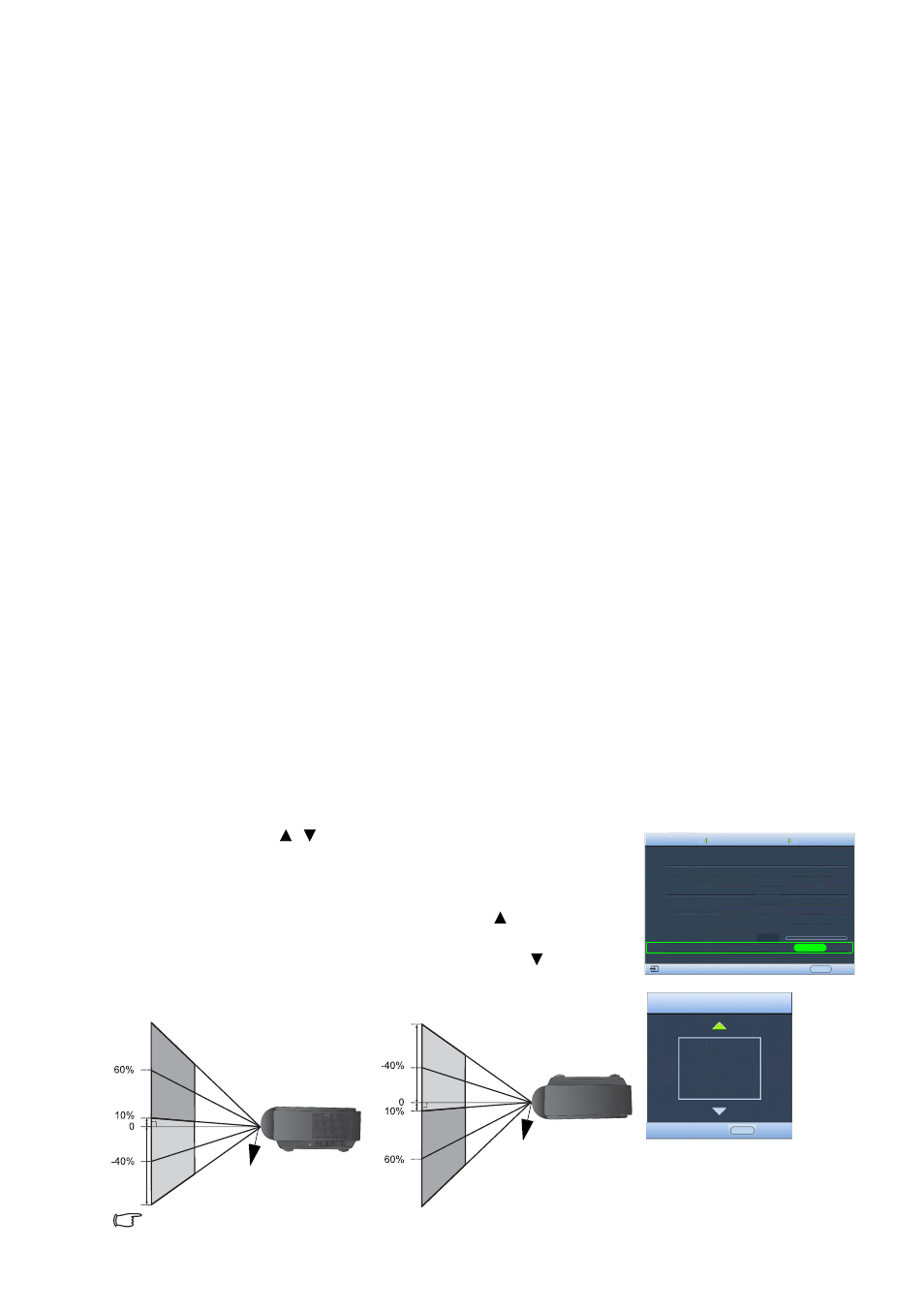

Spostamento verticale dell’obiettivo di proiezione
Il comando di spostamento verticale dell’obiettivo garantisce flessibilità per l’installazione del
proiettore. Permette il posizionamento del proiettore leggermente al di sopra o al di sotto del
livello superiore delle immagini proiettate.
Lo spostamento dell’obiettivo (offset) viene espresso come percentuale dell’altezza
dell’immagine proiettata. È misurato come offset dal centro verticale dell’immagine
proiettata. Il proiettore può spostare l'obiettivo in + 60% e - 40%. Si può spostare la lente di
proiezione in su o in giù nell’ambito del range permissibile a seconda di dove si vuole
posizionare l’immagine.
Per regolare la posizione verticale della lente di proiezione:
1.
Premere LENS o / (quando il menu OSD non è attivo) sul
telecomando per visualizzare la pagina di regolazione.
(Premendo ENTER nel menu Colori > Spost. lente si esegue la
stessa funzione.)
2.
Per alzare l’immagine proiettata, premere sul
telecomando.
Per abbassare l’immagine proiettata, premere sul
telecomando.
Livello nero
Controllo nitidezza
Temperatura colore
Colori
S-Video
0 IRE
EXIT Indietro
Normale
Regolazione temperatura colore Uten_
Selezione gamma
Gestione colore
Brilliant Color
IRIS
ENTER
2.4
Spost. lente
0
Spost. lente
EXIT Indietro
On
Dynamic Black
On
Immagine
Display
Centro dell'obiettivo
Centro dell'obiettivo
Posizione proiettore:
Pavimento frontale o pavimento posteriore
Posizione proiettore:
Soffitto frontale o soffitto posteriore
(C)
(D)
(C)
(D)
e
