2. DESCRIZIONE
LOC02 è un pannello remoto a muro, dotato di due ingressi microfonici XLR, che funziona in combinazione con l‘unità centrale
MATRIX88. Esso consente ai due microfoni collegati di operare nella zona audio a cui il controllo remoto è assegnato. Attraverso il
tasto MUTE è possibile silenziare il programma musicale proveniente dall’unità centrale (MATRIX88) e consentire la riproduzione del
solo segnale proveniente dai due ingressi microfonici.
Per ogni ingresso microfonico il pannello consente la regolazione separata dei volumi e dei livelli di tono.
Il collegamento tra pannello e matrice si realizza attraverso un cavo UTP CAT5, che viene anche utilizzato per alimentare il pannello
per mezzo della matrice fino ad una distanza di 50 metri, per distanze superiori potrà essere necessario l’utilizzo di un’alimentazione
(+ 24V DC) locale supplementare.
LOC02 dispone di scatola da incasso a muro metallica dedicata.
Prodotto conforme alla normativa CE
3. PANNELLO FRONTALE E POSTERIORE

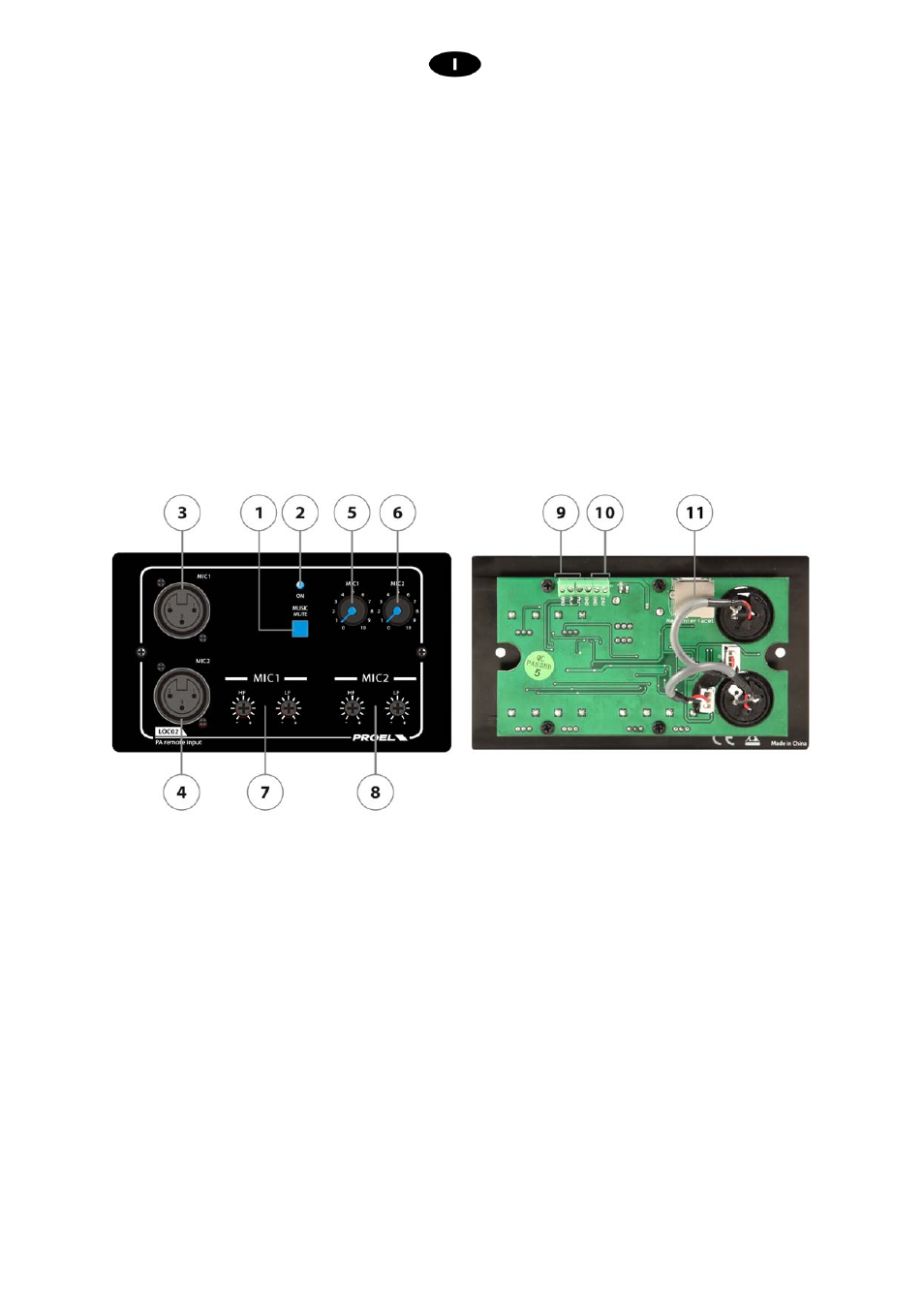

fig.1
1. MUSIC MUTE
Premendo questo tasto il programma musicale proveniente dalla MATRIX88 verrà silenziato e saranno riprodotti solo gli
ingressi microfonici locali
2. Indicatore di accensione
Il led blu acceso indica che il modulo è acceso
3. MIC 1
Ingresso microfonico locale n°1 con connettore XLR.
Connettere a quest’ingresso microfoni di tipo dinamico
4. MIC 2
Ingresso microfonico locale n°2 con connettore XLR.
Connettere a quest’ingresso microfoni di tipo dinamico
5. MIC 1 (Level)
Controllo volume dell'ingresso microfonico locale n°1
6. MIC 2 (Level)
Controllo volume dell'ingresso microfonico locale n°2
7. MIC 1 (controlli di tono)
Controllo di tono Alti e Bassi dell’ingresso microfonico n°1
