5
Grazie per aver scelto un prodotto Proel e della fiducia riposta nel nostro marchio, sinonimo di professionalità,
accuratezza, elevata qualità ed affidabilità. Tutti i nostri prodotti sono conformi alle normative CE per utilizzazione
continua in impianti di diffusione sonora.
2. DESCRIZIONE
Il sistema divisore d’antenna UHF Splitter PROEL è composto da 3 parti: il divisore attivo predisposto per montaggio a
rack 19” e due preamplificatori d’antenna anch’essi attivi.
Il sistema opera nella banda 798 ÷ 827MHz (UHF) e può pilotare al massimo quattro ricevitori monocanale PLLUD
interconnessi come da schema più avanti dettagliato.
La migliore ricezione del segnale emesso dal trasmettitore, è costantemente garantita dal sistema True Diversity delle
antenne in ricezione, controllato tramite un apposito microprocessore.
Il ricevitore ha caratteristiche e prestazioni notevolmente evolute, fornendo la massima qualità in ogni tipo di
applicazione, può essere utilizzato libero oppure installato su rack standard 19” in quanto già predisposto.

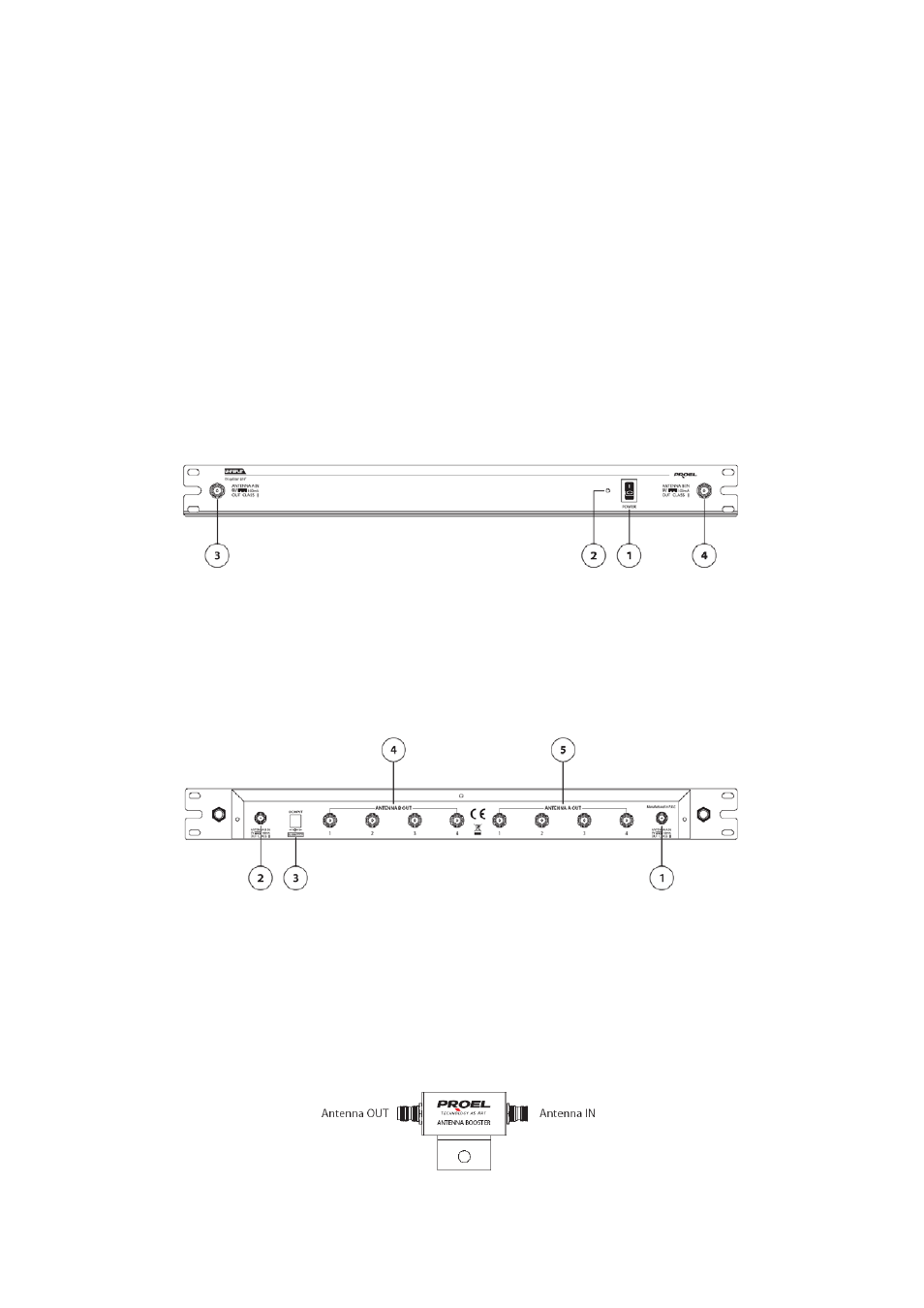

3. FUNZIONI E CONTROLLI
Pannello Frontale:
fig.1
1. Interruttore d’accensione
2. Led spia di accensione
3. Connettore TNC femmina per antenna A
4. Connettore TNC femmina per antenna B
Pannello Posteriore:
fig. 2
1. Connettore ingresso antenna A
Inserire il cavo in dotazione collegato al connettore TNC anteriore A.
2. Connettore ingresso antenna B
Inserire il cavo dotazione collegato al connettore TNC anteriore B.
3. Presa per adattatore esterno di alimentazione rete.
4. Connettori TNC femmina di uscita per distribuzione del segnale ricevuto sulle prese antenna in ingresso B
dei ricevitori.
5. Connettori TNC femmina di uscita per distribuzione del segnale ricevuto sulle prese antenna in ingresso A
dei ricevitori.
fig. 3
