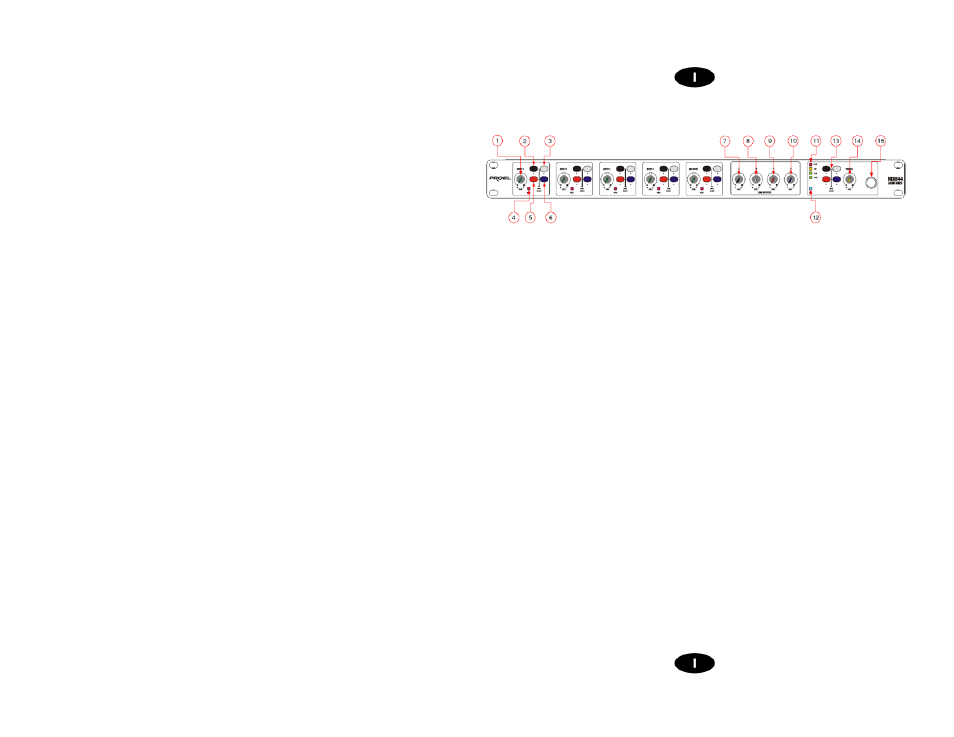

Descrizione del pannello anteriore
fig.1
1. Livello ingresso INPUT1
2. Assegnazione ingresso INPUT1 ad uscita ZONE A
3. Assegnazione ingresso INPUT1 ad uscita ZONE B
4. Indicatore livello di picco INPUT1
5. Assegnazione ingresso INPUT1 ad uscita ZONE C
6. Assegnazione ingresso INPUT1 ad uscita ZONE D
7. Per gli ingressi INPUT 2 – 4 e l'ingresso MI C INPUT i comandi sono del
tutto analoghi.
8. Livello uscita ZONE A
9. Livello uscita ZONE B
10. Livello uscita ZONE C
11. Livello uscita ZONE D
12. Meter a barra LED
13. LED di accensione ON
14. Selezione ZONE da monitorare
15. Livello cuffia
16. Uscita cuffia
