− Il segnale d’uscita viene regolato esclusivamente dai controlli di
volume degli ingressi INPUT4 e AUX INPUT.
• Collegamento dell’uscita 0dB
Consente il collegamento del segnale, miscelato, proveniente da
INPUT4 e AUX INPUT a qualsiasi apparecchiatura esterna (fig.2
rif.12
).
− I morsetti possono essere collegati all’ingresso di
un’apparecchiatura che abbia un ingresso sbilanciato con
un’impedenza maggiore a 600 Ω (es. amplificatore
supplementare o centralino telefonico).
− Il segnale d’uscita viene regolato esclusivamente dai controlli di
volume degli ingressi INPUT4 e AUX INPUT.
3. Vite GND (Messa a terra dell’unità)
Permette la messa a terra delle parti meccaniche dell’unità qualora ì
la presa di corrente non sia provvista del “polo di terra”
(fig.2 rif. 18).
Attenzione
La connessione deve essere effettuata da personale qualificato.
4. Morsetti COM
Riferendosi alla fig.2: 10) Morsetto comune per le uscite 11) e 12)
14)
Morsetto comune per le uscite 13), 15, 16)

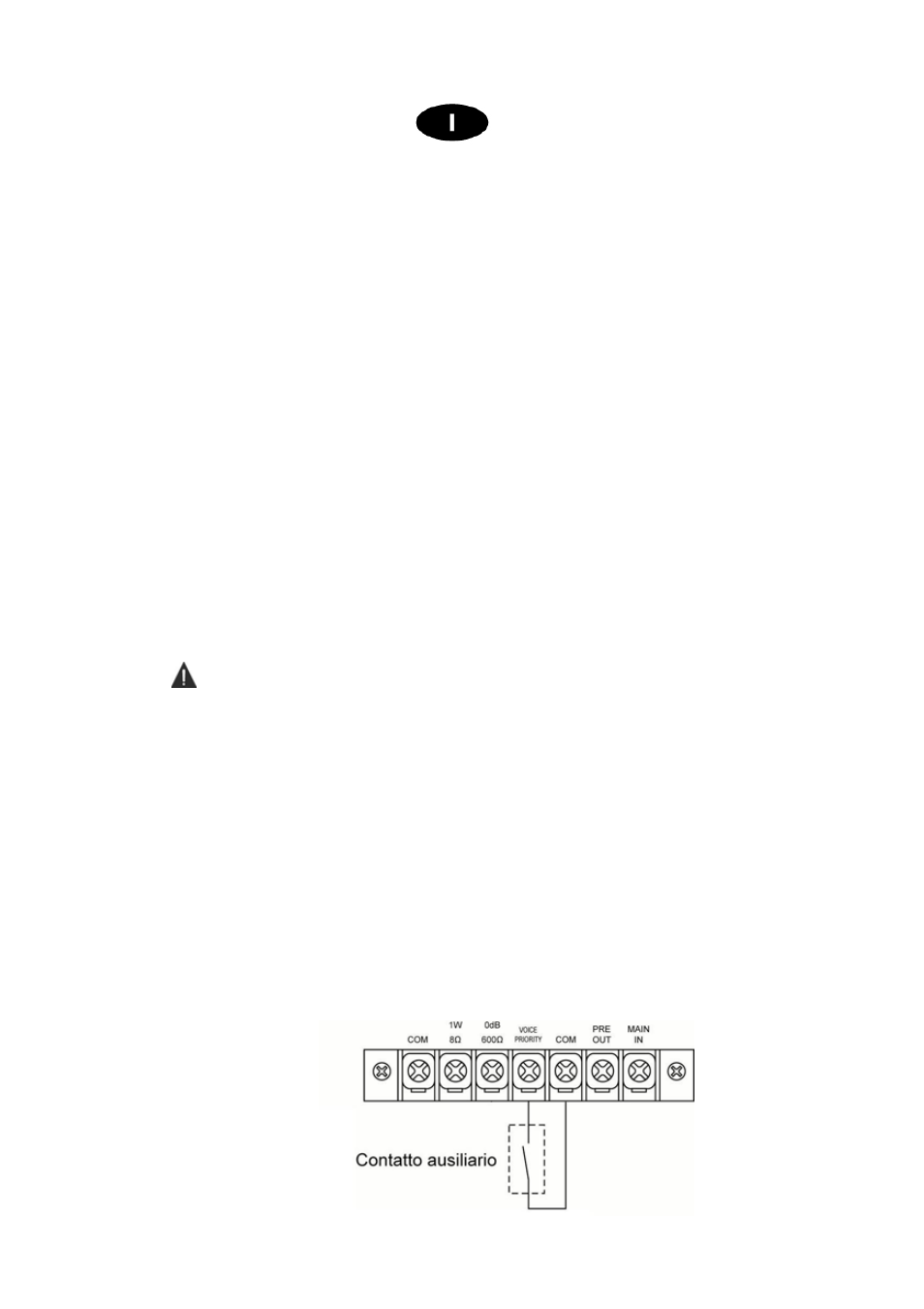

5. Funzione VOICE PRIORITY
Quando i terminali PRIORITY e COM (fig.2 rif. 13) vengono
cortocircuitati, gli ingressi INPUT 4 e AUX INPUT si escludono
automaticamente lasciando la priorità di segnale agli ingressi
INPUT1, INPUT2 e INPUT3.
