Powermax125 Manuale dell’operatore 808084
69
6 – Configurazione della torcia per macchina
Smontare la torcia per macchina
Potrebbe essere necessario smontare la torcia per macchina per montarla su un banco da taglio (vedere Montare la
torcia a pagina 72). Un’altra ragione per smontare la torcia per macchina e per convertirla da una torcia per macchina a
lunghezza completa a una torcia per macchina mini (vedere
Convertire una torcia per macchina a lunghezza completa in
una mini torcia per macchina a pagina 71).

Quando si smontano e rimontano i componenti della torcia, mantenere la stessa
orientazione tra la testa della torcia e il cavo della torcia. Girare la testa della torcia
in relazione al cavo della torcia può provocare danni ai fili della torcia.
1. Scollegare il cavo della torcia dal generatore e rimuovere i consumabili dalla torcia.
2. Svitare il dado del pressacavo dal pressacavo e far scorrere il dado lungo il cavo della torcia.
3. Se si smonta la torcia per macchina a lunghezza completa, svitare il pressacavo dal manicotto di posizionamento. Se
si smonta la mini torcia per macchina, svitare il pressacavo dall’adattatore. Far scorrere il pressacavo indietro lungo il
cavo della torcia.

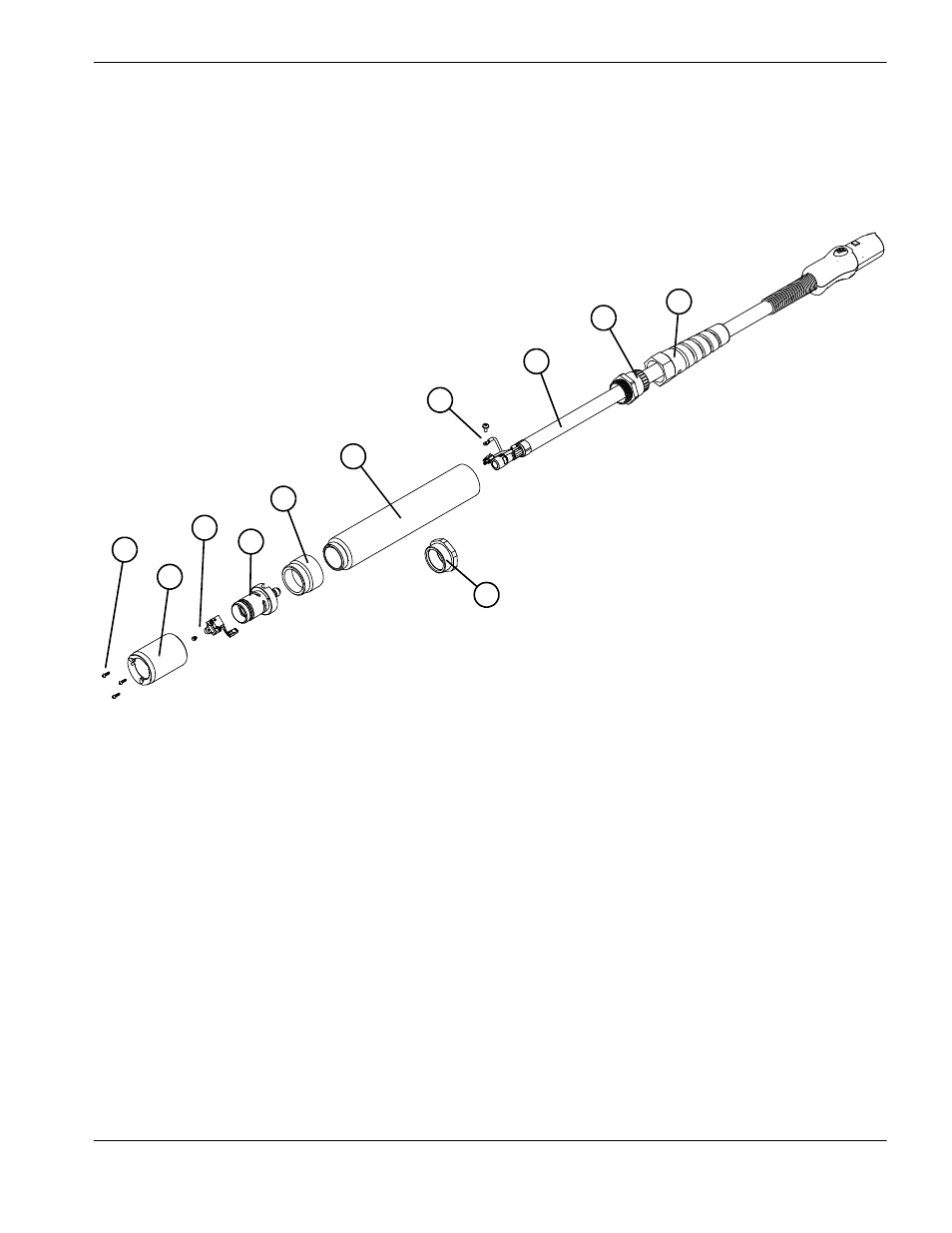

6
1
4
2
5
3
9
8
7
10
11
1 Viti manicotto di supporto
2 Manicotto di supporto
3 Interruttore e vite del sensore del cappuccio
4 Corpo torcia
5 Accoppiatore
6 Manicotto di posizionamento (torcia per macchina
a lunghezza completa)
7 Adattatore (solo mini torcia per macchina)
8 Filo e vite arco pilota
9 Cavo torcia
10 Pressacavo
11 Dado del pressacavo
