2 – Montaggio del generatore

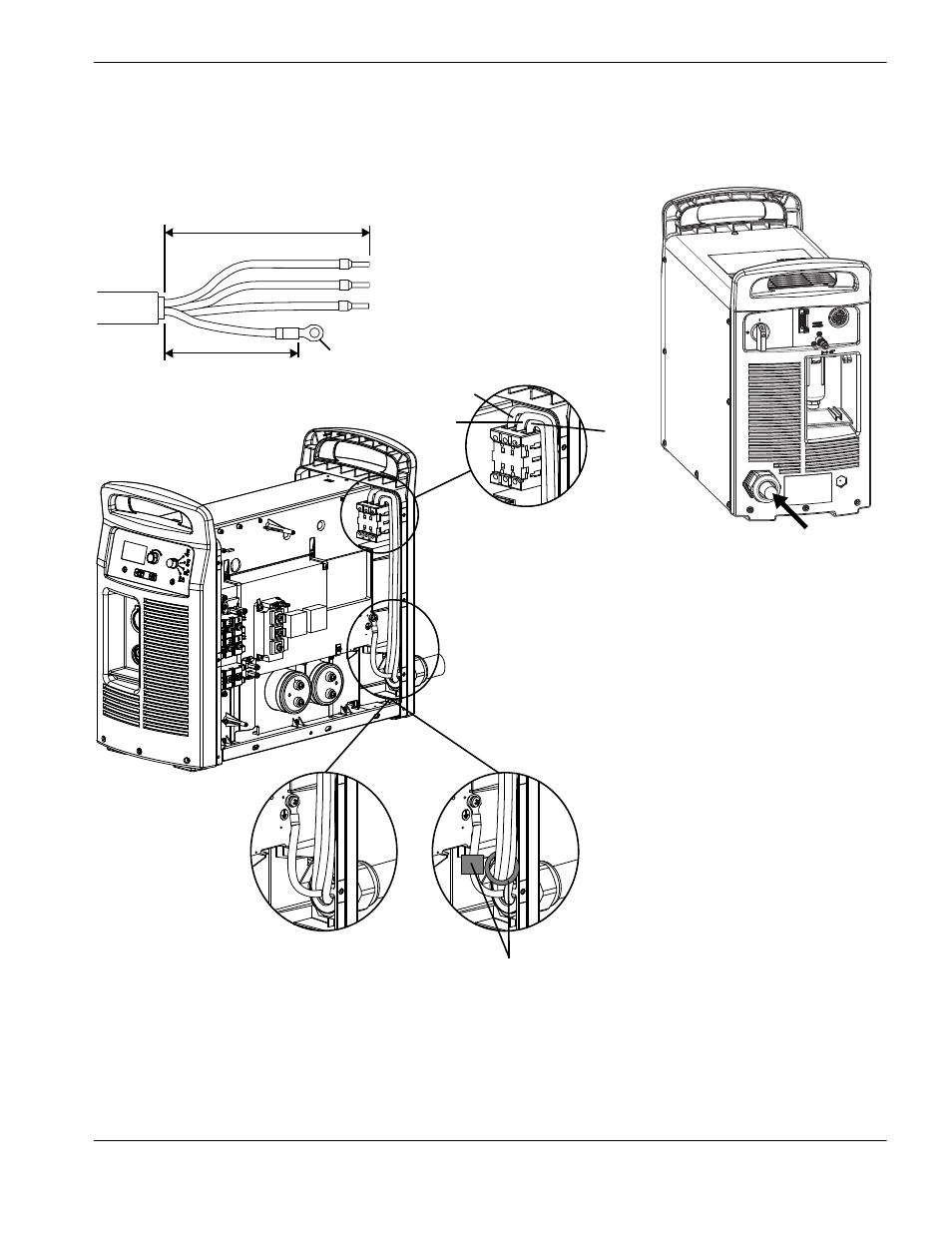

Scortecciare e preparare i fili del cavo di alimentazione come illustrato nella figura seguente. Per le unità CE, nuclei
di ferrite sono installati attorno ai tre fili di alimentazione e a tutto il filo messo a terra; i modelli CSA e CCC non hanno
nuclei di ferrite sui cavi di alimentazione.

I generatori certificati CCC non vengono spediti con cavo di alimentazione. Per
mantenere la certificazione CE, installare il kit cavo di alimentazione 228886.
L1
L2
L3
L1
L2
L3
Messa a terra
419 mm
203 mm
6 mm
Instradare il cavo attraverso
il pressacavo e serrare
Cavi di alimentazione
CSA/CCC
(senza nuclei di ferite)
Cavo di alimentazione CE
(nuclei di ferite su fili di alimentazione
e fili di messa a terra)
