Guida di installazione e di avvio rapido ProNest ®
Spostamento e rotazione di pezzi selezionati
Una volta selezionati, i pezzi possono essere spostati e ruotati in qualsiasi posizione.
Per spostare un pezzo selezionato:
 Fare clic e trascinare il pezzo da una posizione all’altra sullo schema di taglio.

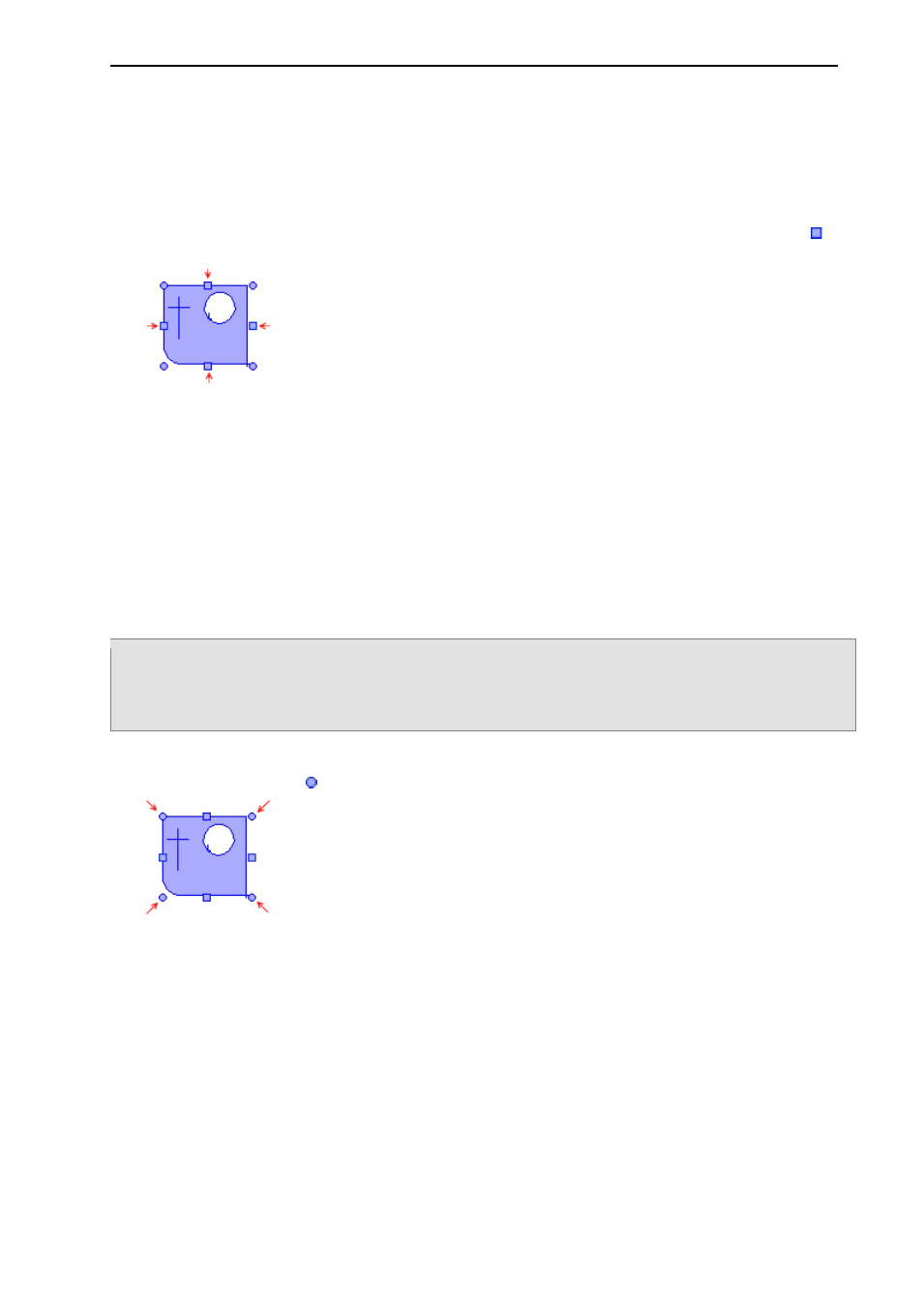

Utilizzo delle maniglie di spostamento
I pezzi possono essere spostati in vari modi utilizzando le maniglie di spostamento. Le maniglie direzionali ( ) si
trovano sui lati della casella di selezione.
Quando viene puntato su una maniglia di spostamento, il cursore diventa una freccia che indica la direzione di
spostamento.

Spostamento normale: fare clic su una maniglia di spostamento. In questo modo è possibile spostare un
pezzo fino a quando viene a contatto con un altro pezzo o con il bordo della lamiera, lasciandolo a una
normale distanza di separazione dagli altri pezzi o dal bordo della lamiera.

Spostamento minimo: tenendo premuto MAIUSC, fare clic su una maniglia di spostamento. Il pezzo si
sposterà per una breve distanza nella direzione specificata. La distanza viene definita nella pagina Nesting
delle impostazioni.

Spostamento con separazione zero: tenendo premuto MAIUSC, fare clic su una maniglia di spostamento. Il
funzionamento è simile a quello dello spostamento normale tranne che il pezzo si troverà a contatto con
l'altro pezzo o con il bordo della lamiera (senza separazione). Questa funzione è utile nel caso in cui si
intendano eseguire tagli a linea comune.
Suggerimento: per spostare i pezzi si possono utilizzare anche i tasti con le frecce. La pressione del tasto con la
freccia SU, ad esempio, equivale al clic sulla maniglia di spostamento superiore. Come le maniglie
di spostamento, i tasti con le frecce si possono combinare con i tasti MAIUSC e CTRL per ottenere
spostamenti minimi e spostamenti con separazione zero.
Utilizzo delle maniglie di rotazione
Le maniglie di rotazione ( ) si trovano agli angoli della casella di selezione.
Quando viene puntato su una di queste maniglie, il cursore cambia in modo da indicare una specifica funzione di
rotazione.

Rotazione libera (in alto a destra): trascinare questa maniglia per ruotare liberamente il pezzo.

Rotazione sinistra (in alto a sinistra): fare clic su questa maniglia per ruotare il pezzo in senso antiorario di
una quantità prestabilita (definita nella pagina Applicazione dello schema di taglio delle impostazioni).

Rotazione ai successivi 90°(in basso a sinistra): fare clic su questa maniglia per ruotare il pezzo in senso
antiorario ai successivi 90° di rotazione. Le rotazioni di 90° sono tutte basate sull’orientamento neutro del
pezzo (non sulla sua rotazione attuale).

Rotazione lato lungo (in basso a destra): fare clic su questa maniglia per ruotare il pezzo in senso
antiorario ai successivi 90° di rotazione per il lato più lungo. Un pezzo a forma di triangolo rettangolo ruoterà
in posizioni tali da orientare la sua ipotenusa a 90°, 180°, 270° e 360°.
15
