Componenti
9-6
powermax
105 Manuale dell’operatore

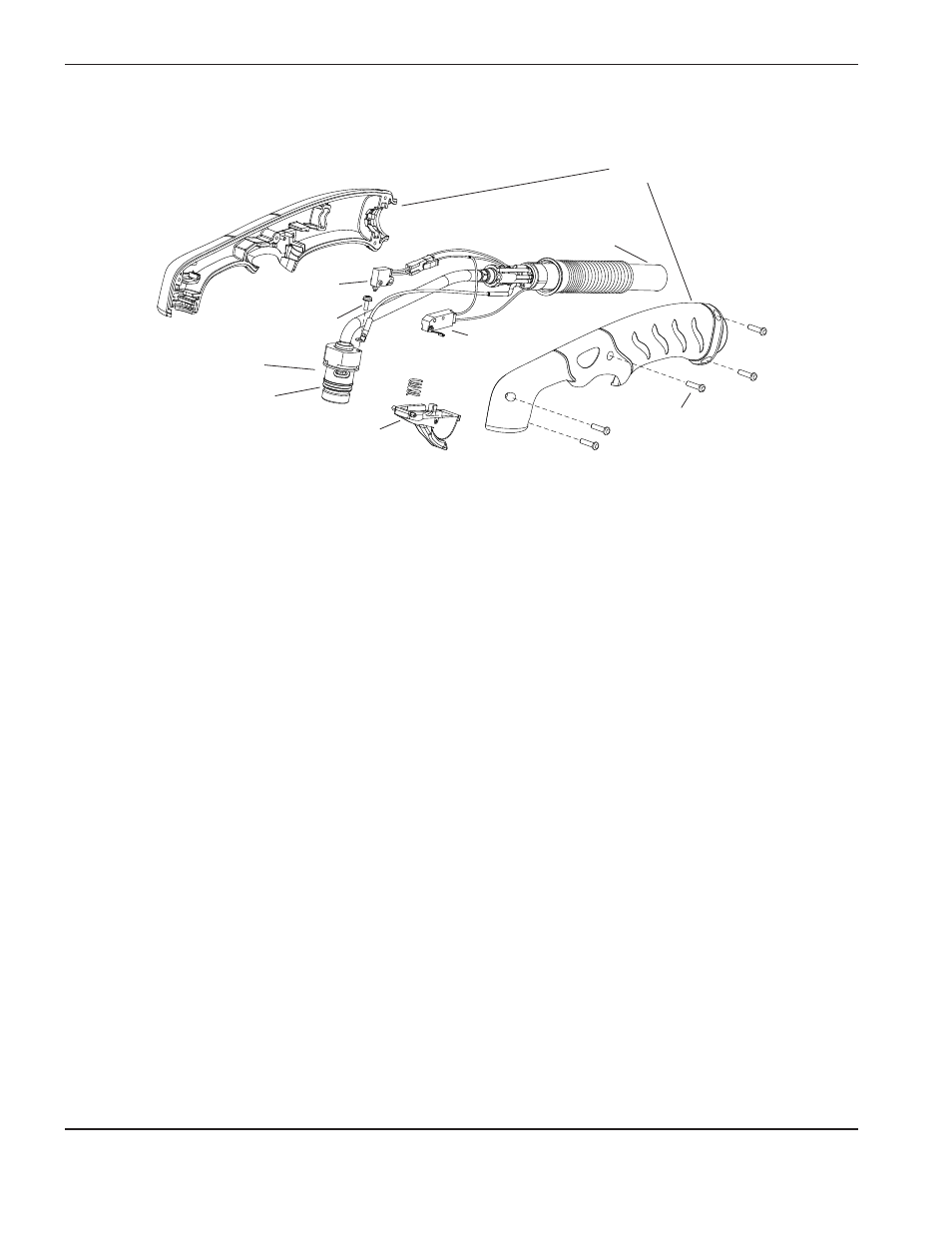

pezzi di ricambio della torcia per taglio manuale a 75° Duramax
Impugnatura della torcia
Cavo torcia
Viti dell’impugnatura
Grilletto
e molla di
sicurezza
O-ring (anello di
gomma o guarnizione)
Testa della torcia
Interruttore di
avvio
Sensore del
cappuccio
Vite terminale pilota
È possibile sostituire l’intera torcia per taglio manuale, il gruppo cavi o i singoli componenti. I codici articolo che iniziano
con 059 indicano la torcia e i gruppi cavo completi.
Codice
articolo
Descrizione
059473* Gruppo torcia per taglio manuale a 75° Powermax65/85/105 con cavo di 7,6 m
059474* Gruppo torcia per taglio manuale a 75° Powermax65/85/105 con cavo di 15,2 m
059475* Gruppo torcia per taglio manuale a 75° Powermax65/85/105 con cavo di 22,9 m
228954 Kit: Sostituzione impugnatura torcia a 75° Duramax/HRT
075714 Viti dell’impugnatura, 4 x 1/2 testa orientabile TORX zigrinata
228721 Kit: Grilletto di sicurezza con molla di ricambio per torcia per taglio manuale a 75°/15° Duramax
228958 Kit: Sostituzione corpo principale della torcia per taglio manuale a 75° Duramax
058519 O-ring (anello di gomma o guarnizione)
075504 Vite terminale pilota
228719 Kit: Sostituzione sensore del cappuccio della torcia per taglio manuale a 75° Duramax
228959 Kit: Sostituzione cavo torcia per taglio manuale Duramax, 7,6 m
228960 Kit: Sostituzione cavo torcia per taglio manuale Duramax, 15,2 m
228961 Kit: Sostituzione cavo torcia per taglio manuale Duramax, 22,9 m
128642 Kit: Sostituzione interruttore di avvio
228314 Kit: Riparazione sgancio rapido della torcia (dispositivo di chiusura a scatto, molla)
Powermax45/65/85/105
* Il gruppo torcia non comprende consumabili. Vedere pagina 9-8 per un elenco di codici articolo dei consumabili.
