Sezione 4 – Installazione e messa in funzione
4.1
Requisiti di installazione
4.1.1
Temperatura ambiente e umidità relativa
Il refrigeratore è progettato per l'installazione interna in ambienti con temperature comprese tra –10 °C e 40 °C;
l'umidità relativa deve essere compresa tra il 20% e l'80% (non condensante).
4.1.2
Collocazione
Il refrigeratore deve essere installato su una superficie piana in grado di sopportare un carico di 449 kg o superiore
e deve essere collocato il più possibile al processo da raffreddare. Esso non deve essere installato a una distanza
inferiore a 1,4 metri da fonti di calore, come tubi del riscaldamento, caldaie, ecc.). Se possibile, l'unità deve essere
posizionata vicino a uno scarico appropriato per prevenire gli allagamenti in caso di perdite.
Per semplicità di posizionamento finale e manovrabilità, il refrigeratore viene fornito con robuste ruote bloccabili.
Usare un carrello a forche per spostare l'unità di più di 6 m.
4.1.3
Spazio richiesto
È necessario prevedere da 45,7 a 61 cm di spazio tutto attorno al refrigeratore per consentire l'accesso alle
connessioni e ai componenti. I refrigeratori richiedono almeno 1,4 m di spazio in altezza per dissipare il calore dell'aria
scaricata dal ventilatore superiore.
4.2
Collegamenti idraulici
Vedere la figura 4-1
4.2.1
Tubazioni di processo
Il refrigeratore incorpora due raccordi 1/2 pollici MPT x ¾ pollici – 16 maschi svasati a 37°
,
n° 8 JIC sul retro
dell'armadio per le connessioni di processo (ingresso e uscita).
Per mantenere un ambiente di lavoro sicuro e prevenire le perdite, occorre prestare particolare attenzione quando si
scelgono i tubi flessibili e i raccordi per il refrigeratore.
•
Pressione nominale — I tubi flessibili devono essere in grado di sopportare una pressione minima di 1.723
kPa.
•
Tubazioni flessibili — Evitare di usare tubazioni che si espandono e che fanno aumentare il volume del
fluido durante il funzionamento alla pressione desiderata.
FILTRO
DELL'ARIA
INDICATORE
DI LIVELLO
DELL'ACQUA

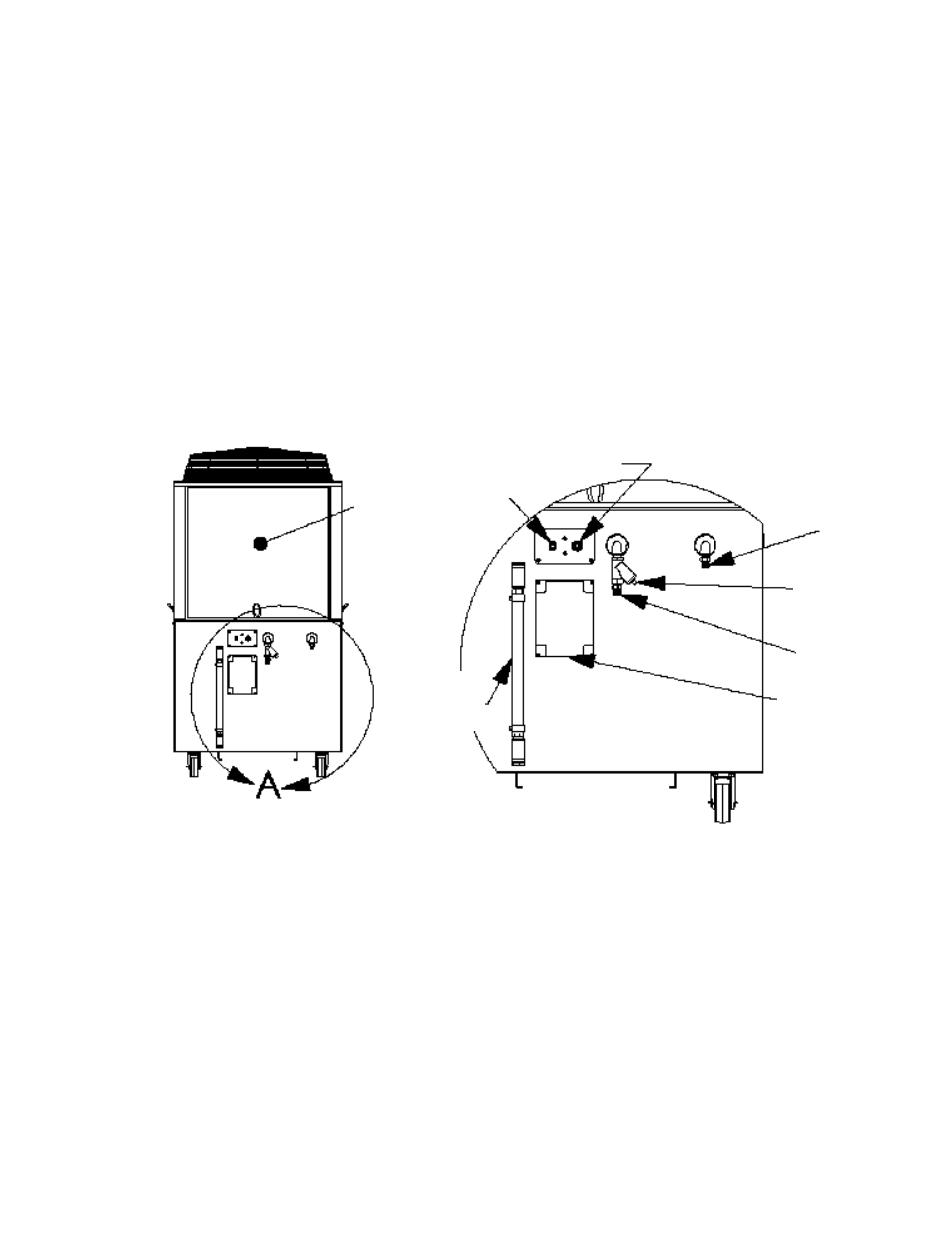

FIG. 4-1
INTERRUTTORE
LOCALE /
A DISTANZA
INTERRUTTORE
DI ACCENSIONE
INGRESSO
FILTRO DI
PROCESSO
USCITA
INGRESSO DI
ALIMENTAZIONE
DELLA LINEA
