2. La Harken Italy sconsiglia di allargare il foro sulla landa o lo snodo. In alcuni casi sono disponibili boccole che
sono adatte a barche con perni di dimensioni minori.
3. Le dimensioni del tamburo sono adatte alla prua? Cfr. la pagina 6. Se necessario, utilizzare uno snodo aggiuntivo
per alzare leggermente l'unità. Per assicurare il passaggio dell'ancora usare una prolunga Harken Long Link Plate
che si può tagliare in varie lunghezze.
Controllo delle dimensioni
Numero Unità Descrizione Dimensioni cavi
7411.10 MKIV Unità 1
1/4", 9/32", 5/16" 6mm, 7mm, 8mm
Dimensioni tondini
-8, -10 5.72mm, 6.35mm
Numero snodo Descrizione Dimensione perno landa
7411.20 1/2 Occhiello/ganascia reversibile 1/2" 12.7mm
7311.20 1/2 Ganascia/ganascia 1/2" 12.7mm
7311.20 5/8 Terminale/ganascia 5/8" 15.9mm
7311.21 1/2 Prolunga landa con snodo 1/2" 12.7mm
7311.21 5/8 Prolunga landa con snodo 5/8" 15.9mm
Perno landa
5/30/07 MKIV Unità 1 3

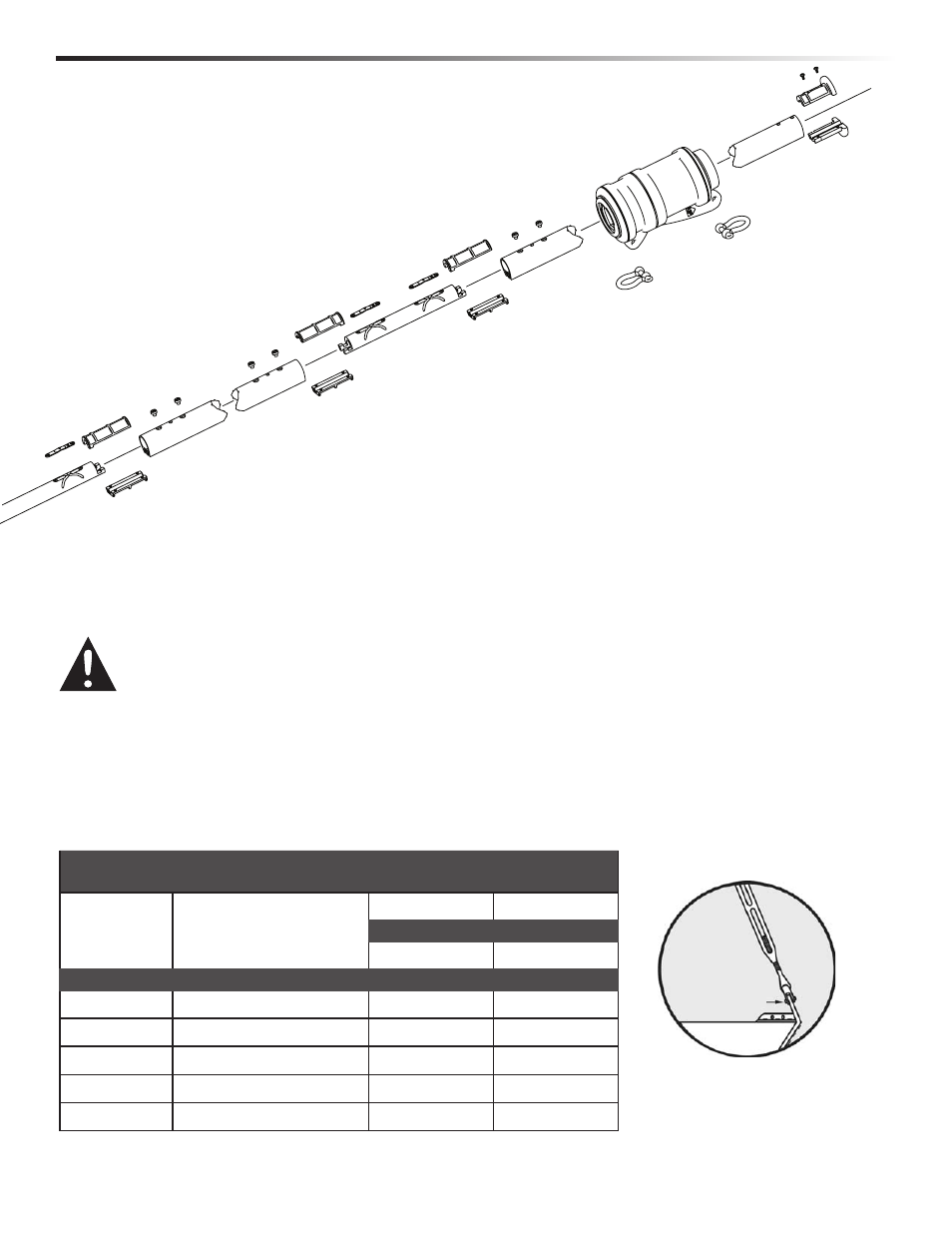

Premontaggio Controllo delle dimensioni
10
11
12
13
14 15
9
16
Controllo delle dimensioni
1. Controllare le dimensioni dello strallo e del perno della tabella seguente.
ATTENZIONE!: Harken sconsiglia di allargare il foro sulla landa o lo sullo snodo, evitando
possibili errori di montaggio dell’attrezzatura che potrebbero causare eventuali danni alla
vostra imbarcazione, incidenti di sorta, lesioni personali o la morte. Per ulteriori informazioni
sulla sicurezza consultate il sito www.harken.com .
