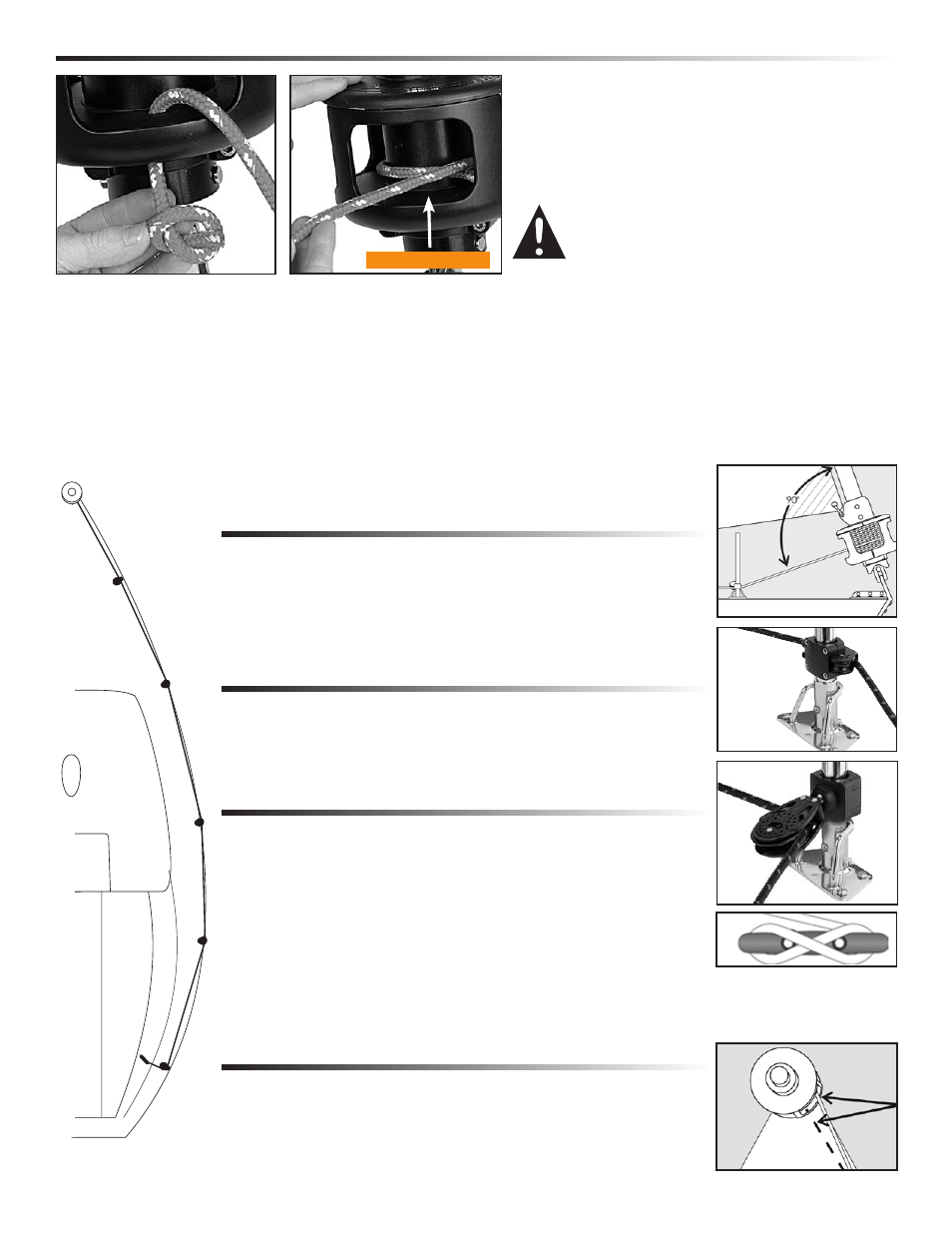

Installazione Cima di avvolgimento al pozzetto
Passare la cima in un'apertura chiusa della guida e nel
foro presente nella piastra inferiore del rocchetto. Fare
un piccolo nodo di fine corsa e mandarlo in contatto
sotto il tamburo.
Notare la posizione della copertura protettiva.
Caricare il sistema ruotando l'avvolgifiocco per avvolgere la cima sul tamburo.
Suggerimento: Copertura protettiva a dritta-ruotare in senso orario per caricare. Copertura protettiva a sinistra-
ruotare in senso antiorario. Mentre si carica, tenere la cima in tensione.
Montaggio dei rinvii
La cima di avvolgimento può essere rinviata a un lato o all'altro della barca. Se la barca è sull'invaso, procedere al
montaggio sul lato opposto rispetto al molo.
Rimuovere le quattro viti sui bozzelli dei candelieri. Fissare i bozzelli ai candelieri. Vedi le istruzioni qui di seguito.
Posizionare il bozzello del candeliere di prua 7401 in modo che la
cima entri nel tamburo ad angolo retto rispetto allo strallo e sia
centrata verticalmente nell'apertura. Installare in modo che la cima
passi dal lato interno del candeliere.
Il posizionamento corretto del bozzello è fondamentale per poter
avvolgere la cima senza strappi e azionare l'avvolgifiocco con facilità.
Nota: Quando l'angolo di rinvio della cima cambia, assicurarsi che non
sfreghi contro la guida. Se necessario, ruotare la guida.
Tamburo vuoto
(vela chiusa)
Tamburo pieno
(vela aperta)
POPPA
PRUA
7401
BOZZELLO
CANDELIERE
DI PRUA
7403
BOZZELLI
ESTERNI DEI
CANDELIERI
1/02/08 MKIV Unità 1 25
7401 Bozzello candeliere di prua
Installare i bozzelli esterni dei candelieri 7403 in modo che la cima
passi dal lato esterno del candeliere.
Il numero e la disposizione dei bozzelli dipende dalla lunghezza della
barca e dal numero/configurazione dei candelieri.
7403 Bozzelli esterni dei candelieri
Montare il bozzello a cricco per candeliere 7402 come ultimo rinvio
di poppa per evitare accavallamenti della cima nel tamburo in fase di
apertura della vela. Posizionare il bozzello a cricco in modo che
la cima ruoti almeno 90°.
Installare in modo che la cima passi dal lato interno del candeliere.
Passare la cima attraverso il bozzello in modo che il cricco
"clicchi" quando si cazza la cima per avvolgere la vela.
Suggerimento: Assicurarsi che il selettore del cricco sia in posizione di “ON” (attivato).
Se non si sente "cliccare" il cricco, passare la cima attraverso il bozzello in senso
inverso.
7402 Bozzello a cricco per candeliere
Installare in modo che la cima sia inclinata nel modo illustrato.
Usare elementi di fissaggio N° 10 (5 mm).
HCP168 Galloccia per la cima di avvolgimento
7403
BOZZELLI
ESTERNI DEI
CANDELIERI
7402
BOZZELLO A
CRICCO PER
CANDELIERE
7403
BOZZELLI
ESTERNI DEI
CANDELIERI
Finestre di uscita
Suggerimento: Avvitare parzialmente tutte e quattro le viti prima
di stringere.
ATTENZIONE!: se la scotta viene fatta passare
attraverso l’apertura in mezzo alle due finestre
di uscita, questa potrebbe scorrere sopra il rinvio
e bloccare l’avvolgifiocco. Questo potrebbe
provocare eventuali danni alla vostra imbarca-
zione, incidenti di sorta, lesioni personali o la
morte. Per ulteriori informazioni sulla sicurezza
consultate il sito www.harken.com .
