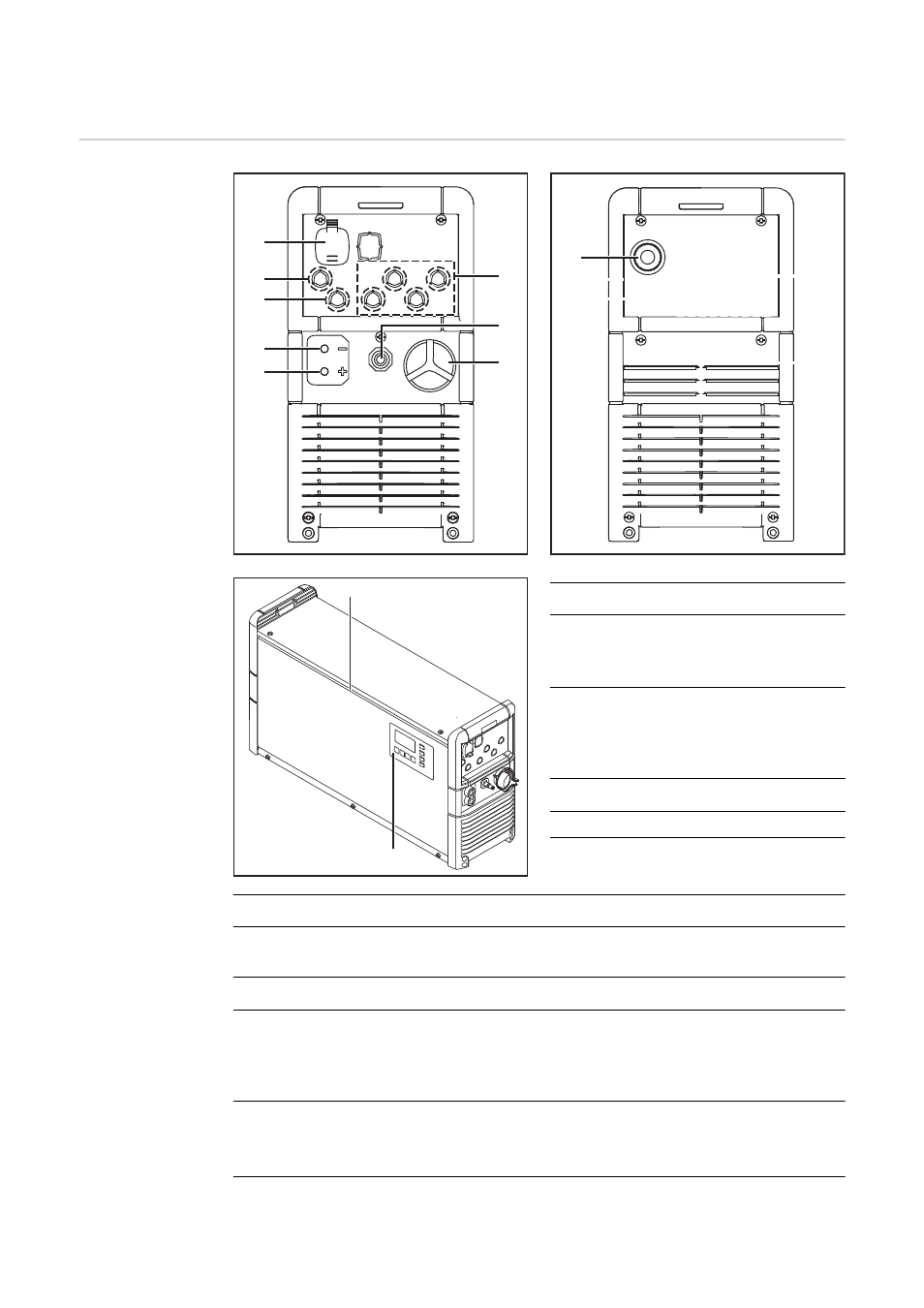

Elementi di comando e collegamenti
Elementi di co-
mando e attacchi
N. Funzione
(1) Posizione per l'opzione circolazi-
one interna dell'elettrolita
Uscita aria compressa
(2) Posizione per l'opzione circolazi-
one interna dell'elettrolita
Aspirazione dell'aria con apposito
filtro (12)
(3) Cavo di carica (+)
(4) Cavo di carica (-)
N. Funzione
(5) Posizione per l'opzione avvio/arresto esterno o per l'opzione carica termo-
guidata
(6) Posizione per le opzioni indicatore a distanza o spia di segnalazione 12 V
(7) Presa USB
La presa USB supporta gli aggiornamenti dell'apparecchio e la registrazione dei
parametri di carica durante il processo di carica mediante stick USB. È disponibile
una corrente di alimentazione di massimo 0,5 A.
(8) Posizioni per le opzioni con collegamento relè
(ad es. Aquamatic)
Per informazioni dettagliate al riguardo, consultare il capitolo "Opzioni".
(9) Cavo di rete
