IDA-5
Manuale d'uso
16
Selezionare Graph (Grafico) sul menu e quindi premere ENTER (Invio) per
visualizzare un grafico della progressione del test come mostrato nella Figura 6
in modalità Prime (Adescamento). Premere End (Fine) e successivamente
ENTER (Invio) per completare il test e passare alla schermata Flow (Portata)
(modalità Fine).
C h a n n e l 1 F l o w G r a p h ( A v e )
Average
59.70
Deviation
-0.50%
Inst
60.20
Total Volume
19.60
Elapsed Time
00:20:00
+ -
View Detail
80
Ml/h
0
0 Min 30
Ave/Inst
Press ESC for Status Screen
gir11.eps

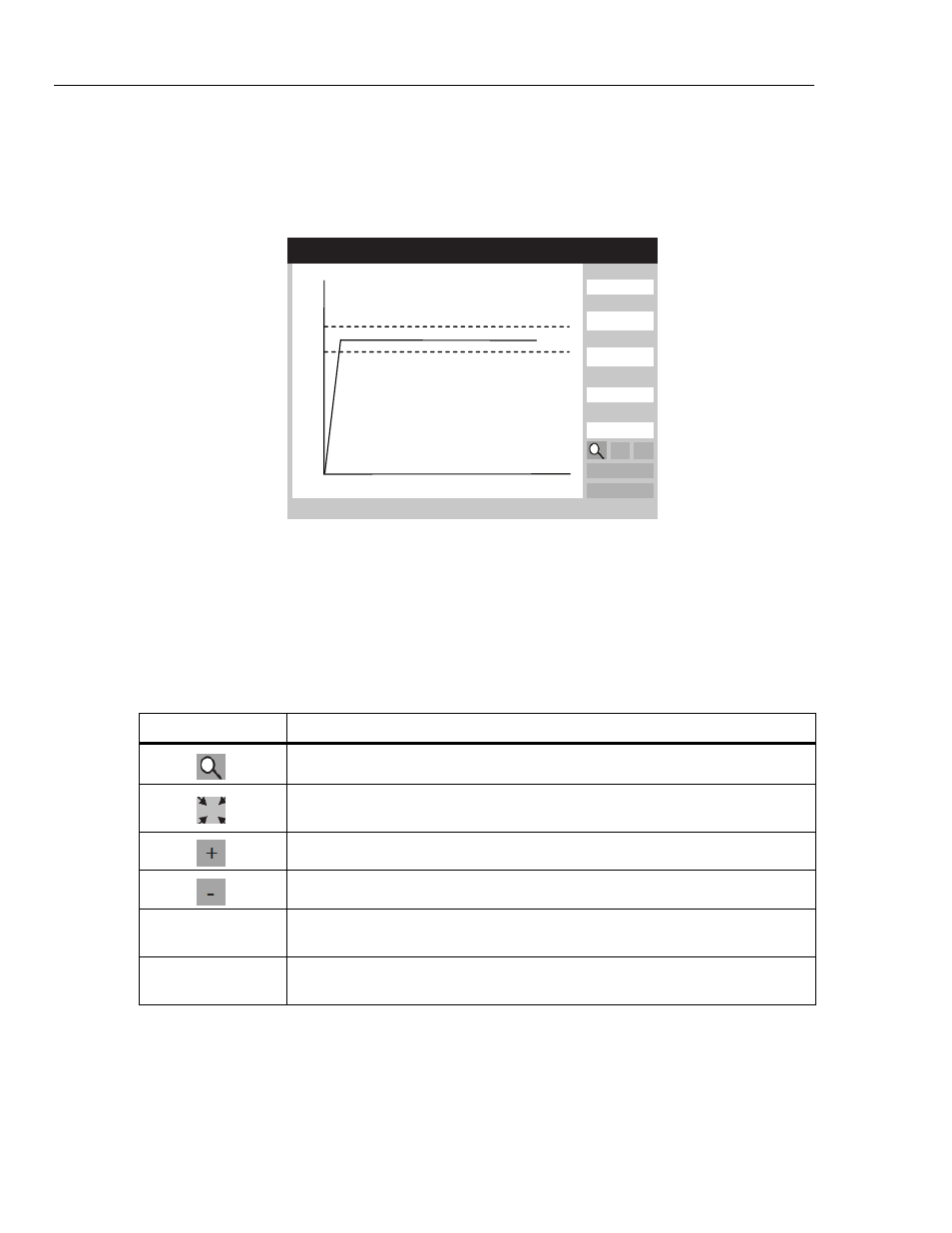

Figura 6. Channel Flow Graph (Grafico portata canale)
Oltre al grafico, lungo il lato destro di questa schermata vengono visualizzati gli
stessi parametri della schermata della portata. Un ulteriore parametro indica la
percentuale di scostamento dalla portata impostata.
La Tabella 10 mostra i comandi nell'angolo in basso a sinistra della schermata
Channel Flow Graph (Grafico portata canale) e ne descrive la funzione.
Tabella 10. Comandi della schermata relativa al grafico della portata
Comando Descrizione
Visualizza il livello di ingrandimento predefinito.
Visualizza la vista di ingrandimento predefinita. Questa icona sostituisce la lente
d'ingrandimento quando il grafico è ingrandito.
Zoom avanti (espandi) asse Y.
Zoom indietro (riduci) asse Y.
View Detail
(Visualizza dettaglio) Passa alla schermata della portata del canale (vedere la Tabella 11).
Ave/Inst
(Media/Istantanea) Cambia il grafico visualizzato. Ad ogni pressione scorre le viste Media, Istantanea
e Media e istantanea.
Al termine del test, il menu nella parte inferiore della schermata passa al menu
illustrato nella Tabella 11.
