25
Messa in servizio
(continua)
Curve
Un raggio luminoso attraversa il liquido da analizzare, tutte le particelle in sospensione
deviano il raggio. L’intensità del raggio deviato aumenta in proporzione alla
concentrazione delle particelle, il grado di torbidità dipende da:
< dimensione delle particelle (grado di emulsificazione)
< forma e composizione delle particelle
< proprietà ottiche delle particelle
Nel caso di contenuto di olii o grassi il grado di emulsificazione è un fattore determinante.

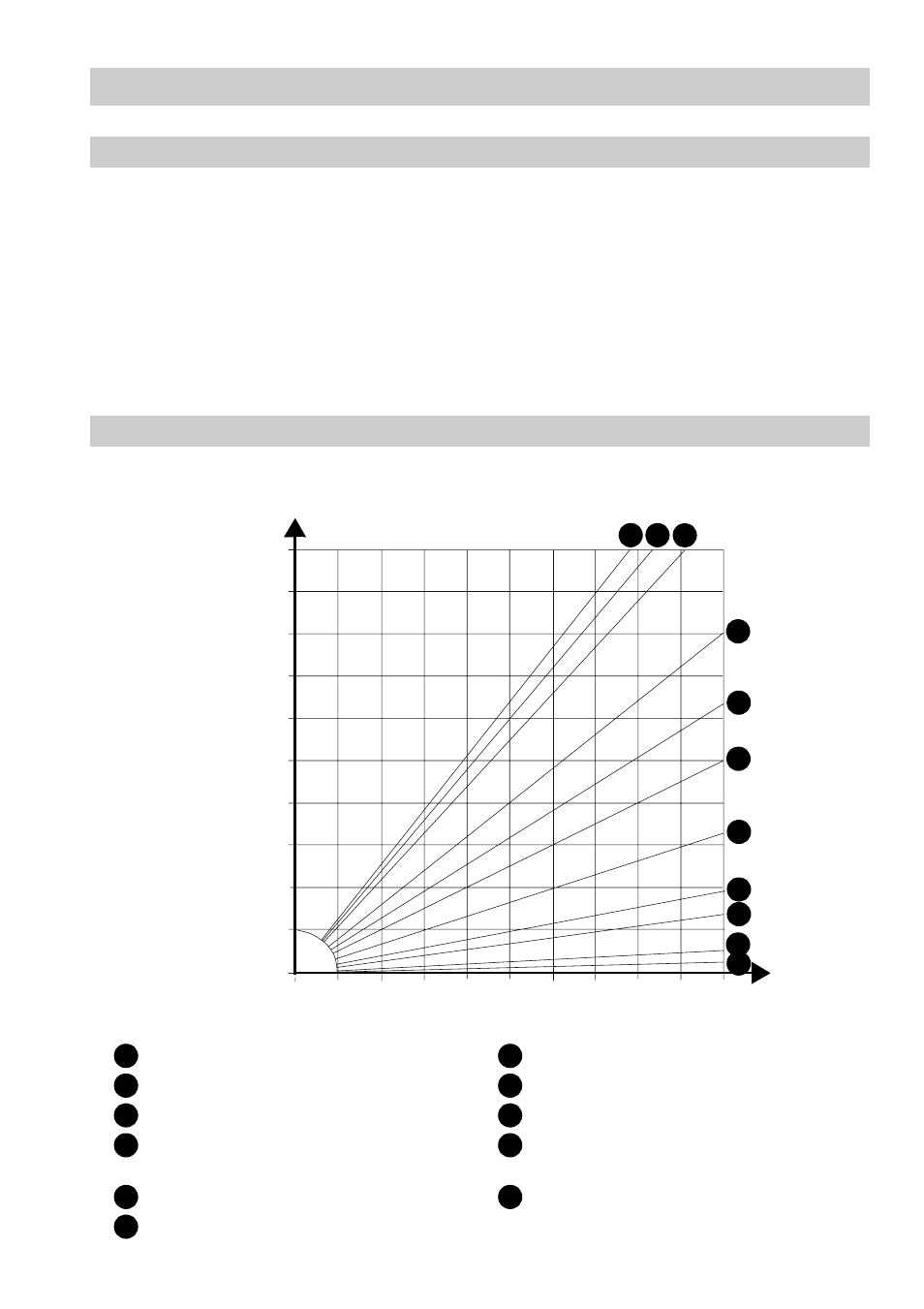

Curve caratteristiche di vari liquidi
Gasolio EL, 15 °C, emulsione gross. Xilolo, 80 °C, emulsione fine
Gasolio EL, 15 °C, emulsione fine Succo di ribes concentrato
Gasolio EL, 80 °C, emulsione fine Succo di more concentrato
Olio lubrificazione SAE
emulsif. fine
Latte scremato, grasso 0,1
(riferito alla concentrazione di grasso)
Olio vegetale, 15 °C, emulsione fine Olio turbine T68, olio riduttori M68
Xilolo, 20 °C, emulsione fine
1
2 3
4
5
6
8
9
10
11
2 4 6 8 10 12 14 16 18 20
Concentrazione [µl/l] = [ppm]
25
20
15
10
5
7
Indicazione
strumento
[ppm]
1 7
2 8
3 9
4 10
5 11
6
