16
Installazione
(continua)

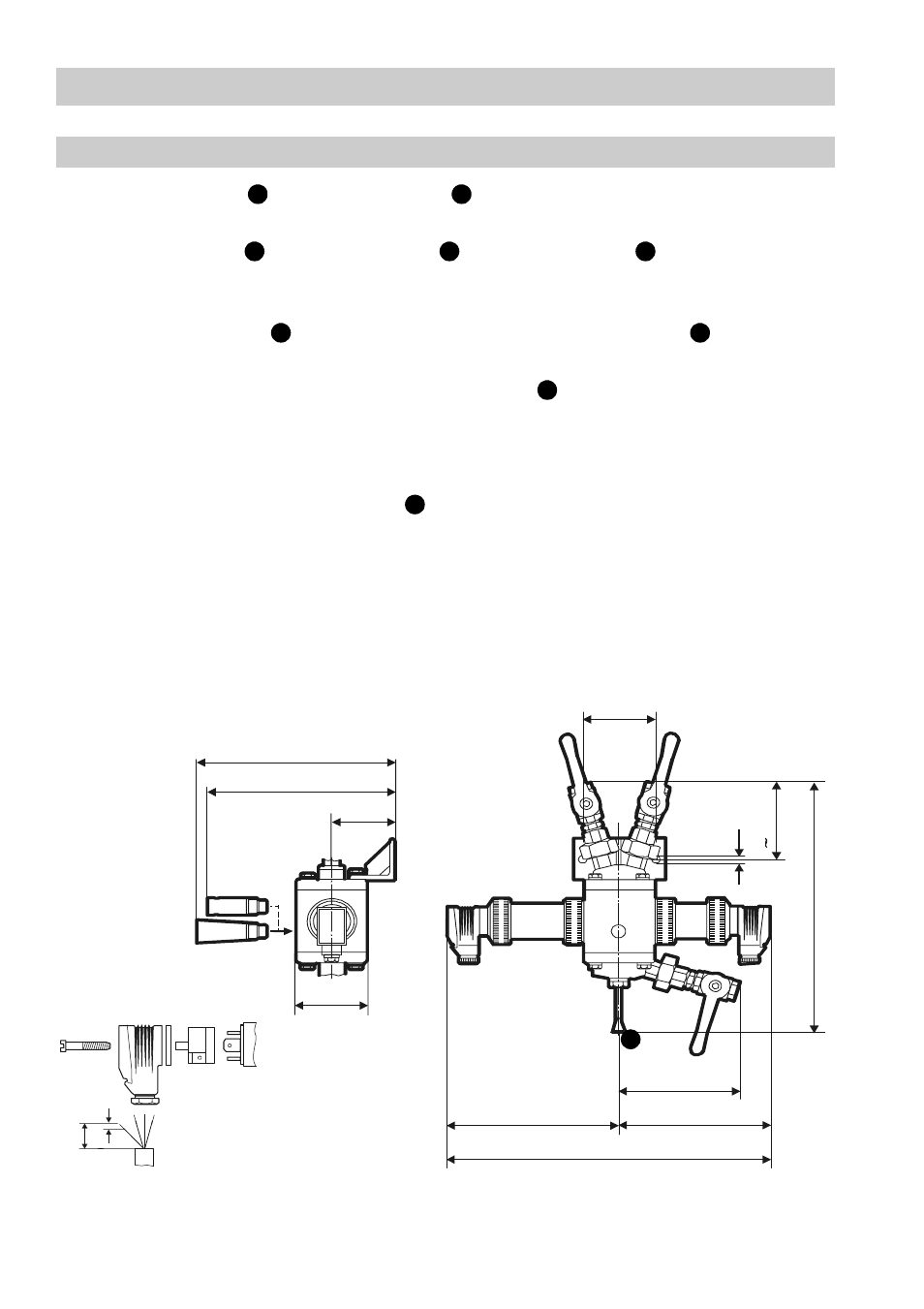

Celle di misura ORG 12, ORG 22
(continua)
La flangia superiore e la flangia inferiore possono essere ruotate, se necessario,
di 90°.
1. Avviatre i nippli , i giunti in tre pezzi e le valvole a sfera , forniti con
l’apparechiatura, sulle flangie superiore ed inferiore. Utilizzare nastro in Teflon per
la tenuta delle filettature.
2. I giunti in tre pezzi facilitano l’orientamento delle valvole a sfera cosicchè le
valvole possono presantare sempre la leva di comando frontalmente.
3. Fissare ORG 12/ORG 22 tramite l’apposita staffa in luogo facilmente accessibile.
Se la cella viene montata a bordo di navi saldare la staffa alla struttura.
4. Per i collegamenti ingresso / uscita utilizzare tubi con diamento esterno 10 oppure
12 mm o in alternativa tubi flessibili.
5. Smontare e sistemare il ricevitore in posto accessibile affinchè sia possibile
l’osservazione del fluido.
E’ possibile scambiare la posizione del trasmettitore e ricevitore dopo aver allentato
le due ghiere interne.
Rimontando le due parti fare ben attenzione che le spine di riferimento siano allineate
ai rispettivi riferimenti (in caso contrario la cella non può funzionare).
Assicurarsi che la nella condensa non sia presente vapore o bollicine d’aria che
falserebbero notevolmente la misura.
C J
A Z B
Z B
Y
D
78
70
135
140
80
7
90
31
5
135
175 200
375
Fig. 8
5 40
