Otturatore in posizione limite da
non superare mai
Otturatore rappresentato in anticipo.
Regolazione da evitare

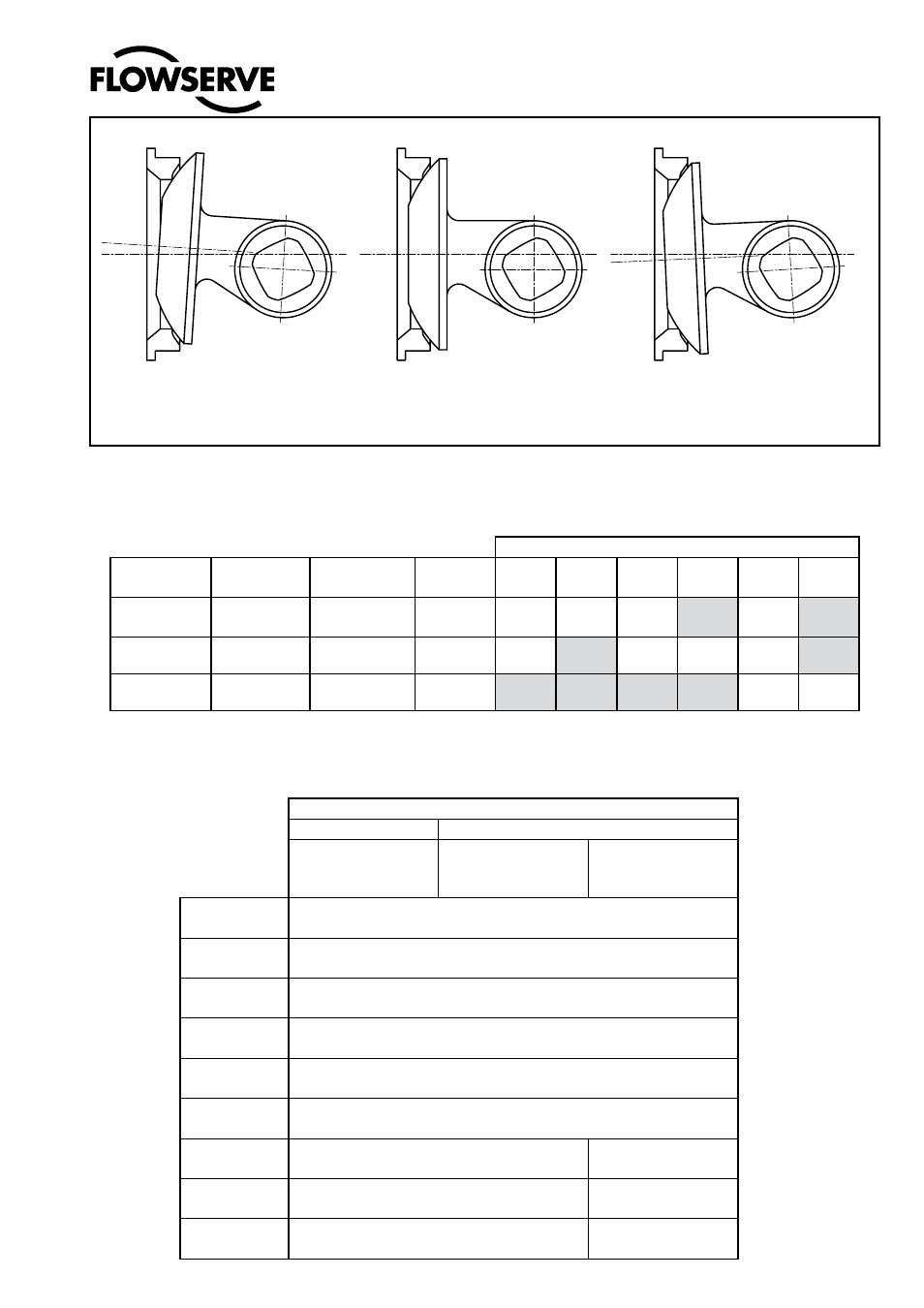

Figura 5 : posizionamento otturatore
Otturatore rappresentato con un
leggero ritardo. Regolazione racco-
mandata
Tabella III : Scelta degli spessori
Tabella IV : Utensili per lo smontaggio delle sedi
Spessori disponibili nella serie fornita
Dimensioni
valvola
Regola
arrotondamento
Esempio Spessore
scelto
1/10 1.5/10 2/10 3/10 5/10
7/10
ondulata
DN25
1"
da 5/100 mm
A – B = 0.27
Arrot. a 0.25
0.1
0.15
X X X X
DN40 à DN200
1.5" a 8"
da 1/10 mm
A – B = 0.27
Arrot. a 0.2
0.2 X X X X
DN250 – DN300
10" – 12"
A - B - 0.3
Arrot. a 5/10mm
A – B = 0.9
A – B – 0.3 = 0.6
0.5 X X
Interfaccia
Corta Lunga
IEC 60534-3-2
EN 558-1/2 serie 36
ISA S75.08.02
DIN 32.02-F1
EN 558-1
IEC 60534-3-1
EN 558-2 series 37-38
ISA S75.08.01
1"
DN 25
Rif. 183224
Coppia: 55 Nm
1.5"
DN 40
Rif. 183225
Coppia: 140 Nm
2"
DN 50
Rif. 183226
Coppia: 210 Nm
3"
DN 80
Rif. 183227
Coppia: 550 Nm
4"
DN 100
Rif. 183228
Coppia: 580 Nm
6"
DN 150
Rif. 183229
Coppia: 1300 Nm
8"
DN 200
Rif. 183230
Coppia: 950 Nm
Rif. 183229
Coppia: 1300 Nm
10"
DN 250
Rf. 183231
Coppia: 750 Nm
Rif. 183230
Coppia: 950 Nm
12"
DN 300
Rif. 183232
Coppia: 1020 Nm
Rif. 183231
Coppia: 750 Nm
