Manuale d‘istruzioni MaxFlo 3 - VLITIM7001-03 04.06
Item 117 Dadi premistoppa
Item 109 Viti prigioniere premistoppa
Item 80 Flangia premistoppa
Item 87 Parte superiore premistoppa
Item 114 Dadi bonnet
Item 108 Viti prigioniere bonnet
Item 93 Distanziatore premistoppa
Item 88 Guarnizioni premistoppa
Item 99 Rondella di base del premistoppa
Item 40 Bonnet
Item 42 Tappo per segnalazione perdita ( opzionale )
Item 58 Guarnizione bonnet
Item 46 Arresto albero
Item 51 Albero
Item 83 Cuscinetto di guida albero
Item 50 Otturatore
Item 84 Cuscinetto di guida otturatore
Item 1 Corpo
Item 23 Spessori di regolazione della sede
Item 20 Sede
Item 30 Dado sede
Item 61 Guarnizione perno
Item 122 Perno
Item 115 Viti prigioniere perno
Item 119 Dadi perno

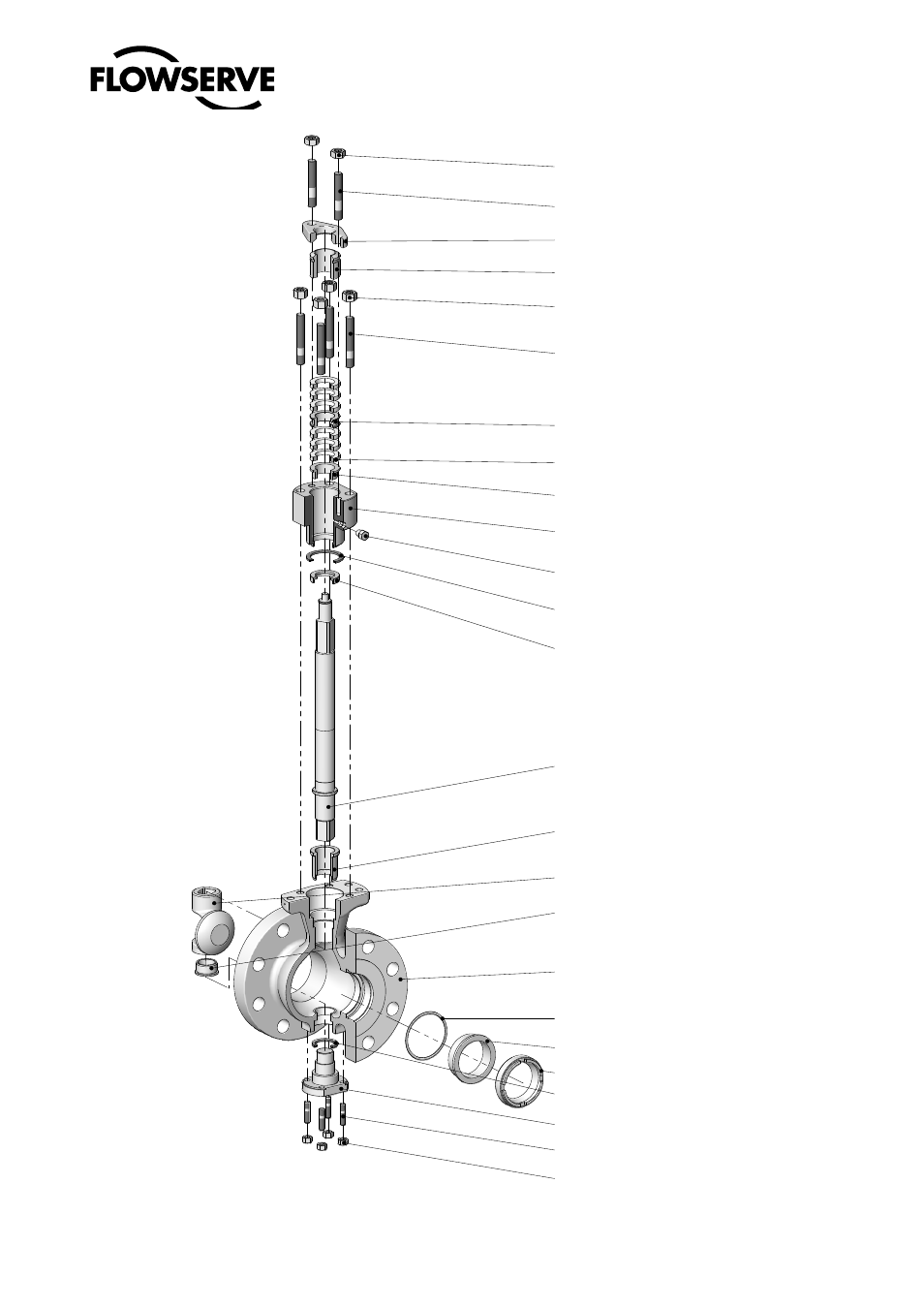

Figura 1 : corpo valvola MaxFlo 3
I numeri di posizione corrispondono ai riferimenti dei pezzi elencati nelle
nomenclature o listini ricambi
