Edward Univalve Manuale D'istruzioni Italiano 07/14

21

flowserve.com

AVVERTENZA
Le valvole Edward Univalve

®

non sono provviste di dispositivo

di sovrapressione. Tale dispositivo deve essere previsto in

altri punti dell'impianto per prevenire il superamento della

pressione di sistema oltre la pressione nominale massima delle

valvole Univalve.

CONVERSIONE DI VALVOLE UNIVALVE
Le valvole Univalve in acciaio al carbonio e F22, Classe 1690

e 2680, a coperchio saldato, possono essere convertite nel

tipo non saldato rimuovendo la saldatura e il coperchio e

aggiungendo una guarnizione in grafite e un collare di fissaggio

per assicurare che il coperchio rimanga bloccato sul corpo.

Serrare il coperchio come indicato a pag. 15.
Le valvole Univalve F22 Classe 1690 e 2680 in acciaio al

carbonio, con coperchio non saldato, possono essere convertite

nei tipi di valvola saldati aggiungendo una saldatura di sigillo.

Edward Valves sconsiglia l'aggiunta di una saldatura di sigillo a

valvole Univalve con la guarnizione in grafite montata, a causa

della possibilità di sovrapressione della regione filettata con il

fluido intrappolato tra la saldatura della sede e la guarnizione in

grafite; rimuovere la guarnizione prima di saldare.

SALDATURA DI VALVOLE UNIVALVE NELLE TUBAZIONI
La saldatura non rientra nell'ambito del presente manuale,

tuttavia Edward consiglia di verificare la procedura di saldatura

corretta facendo riferimento ad ASME/ANSI B31 o qualsiasi

altro standard applicabile al proprio sistema. Quando si

saldano le valvole Univalve nelle tubazioni, assicurarsi che non

vi sia alcun materiale estraneo sul giunto della sede, quindi

chiudere saldamente la valvola fino a circa il 50% dei valori di

coppia riportati nel grafico a pag. 19, per evitare la distorsione

delle sedi.

Durante la successiva distensione delle saldature, lasciare la

valvola chiusa per evitare distorsioni della sede. Inoltre, durante

la fase di distensione, assicurarsi che la sovrastruttura della

valvola non sia surriscaldata. Dopo la saldatura, aprire la valvola

e flussare la linea per eliminare qualsiasi corpo estraneo.

SOSTEGNO DELLE TUBAZIONI
Le tubazioni devono essere predisposte con sostegno

sufficiente a prevenire carichi finali eccessivi sulla valvola.

LINEE GUIDA PER L'INSTALLAZIONE DELLA VALVOLA
Ad eccezione di quanto indicato di seguito, le valvole Univalve

di intercettazione e le valvole di non ritorno dotate di molle

possono essere installate in qualsiasi posizione. Le posizioni

di installazione con un'inclinazione del coperchio della valvola

inferiore alla linea orizzontale determina l'accumulo di sporco o

scaglie nel collo valvola e deve essere evitata.
Per ottenere prestazioni ottimali, occorre rispettare i limiti di

orientamento illustrati nelle figure 1 e 2, applicabili anche alle

valvole di non ritorno a molla.
I limiti di orientamento indicati nelle figure 1 e 2 non devono

essere superati per le valvole Univalve di intercettazione-non

ritorno e le valvole di non ritorno senza molle. I limiti indicati

per l'inclinazione della linea e del coperchio non devono essere

sommati.
Per ridurre al minimo le perturbazioni del flusso, tutte le

valvole di non ritorno e di non ritorno-intercettazione devono

essere installate con 10 o più diametri di tubazione diritta a

monte della valvola. Per ulteriori informazioni, fare riferimento

alla sezione "Tecnica" del catalogo Flowserve-Edward FCD

EVENCT0001 o FCD EVENCT0002.

INFORMAZIONI GENERALI

Verticale

Verticale

Verticale

-5° a 95°

da orizzontale

mass. 95°

mass. 20°

mass. 20°

mass. 20°

mass. 20°

Figura 1A

Figura 1C

Verticale

Verticale

Orizzontale

Orizzontale

mass. 45°

mass. 45°

mass. 45°

mass. 45°

Verticale

Verticale

Verticale

-5° a 95°

da orizzontale

mass. 95°

mass. 20°

mass. 20°

mass. 20°

mass. 20°

Figura 1A

Figura 1C

Verticale

Verticale

Orizzontale

Orizzontale

mass. 45°

mass. 45°

mass. 45°

mass. 45°

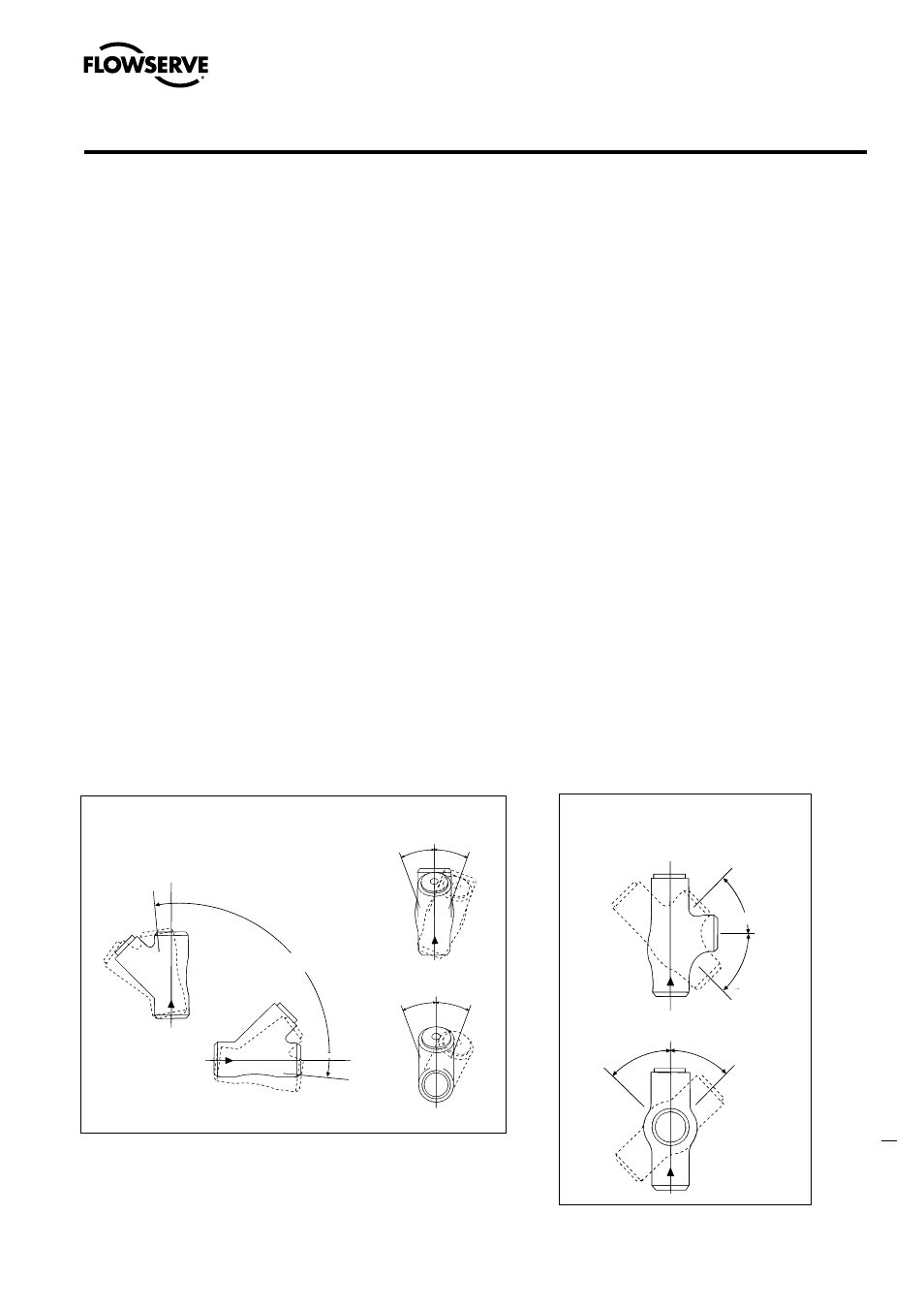

Figura 1

Valvole di non ritorno di tipo a pistone con

coperchio inclinato di 45° Limiti di orientamento

massimi per valvole di non ritorno

Figura 2

Inclinazione delle valvole di non ritorno

di tipo a pistone Limiti di orientamento
