Edward Univalve Manuale D'istruzioni Italiano 07/14
16
GENERALE: assicurarsi che tutte le parti siano prive di sporco,
ruggine o scaglie.
Installazione della baderna
Se la baderna della valvola Univalve assicurava una buona
tenuta e non è stata rimossa, può essere riutilizzata. Tuttavia,
in caso di perdite o la baderna viene rimossa dal coperchio,
è necessario sostituirla. Si consiglia di acquistare la baderna
presso Edward Valves, per assicurare che presenti la densità
corretta e che vengano utilizzati inibitori della corrosione.
IMPORTANTE: per garantire una lunga vita in servizio delle
baderne in grafite è necessario applicare alla stessa una
precarica adeguata durante la sostituzione.
• Tutte le parti devono essere pulite, non vaiolate o intaccate,
in particolare lo stelo.
• Lo stelo, il disco e il coperchio devono essere montati nella
valvola prima di montare la nuova baderna.
• Posizionare la baderna in due metà con le estremità degli
anelli adiacenti ruotate di 90°.
• Baderna standard:
– Anello superiore: anello in fibra di carbonio intrecciato
Nota: le valvole Classe 4500 utilizzano due (2) anelli
superiori
– Anello centrale: anello in grafite flessibile
– Anello inferiore: come anello superiore (la Classe 4500
ha solo un [1] anello sul fondo).
• Pulire e lubrificare le viti del premistoppa.
• Pressare manualmente la baderna utilizzando il premistoppa.
• IMPORTANTE: applicare la coppia consigliata ai
bulloni del premistoppa serrandoli in modo uniforme, senza
inclinare il premistoppa.
Per i valori della coppia di serraggio. vedere pag. 15.
• Spostare lo stelo lungo la corsa, quindi ricontrollare la
coppia applicata sui
bulloni del premistoppa.
RIMONTAGGIO DELLE VALVOLE UNIVALVE (continua)

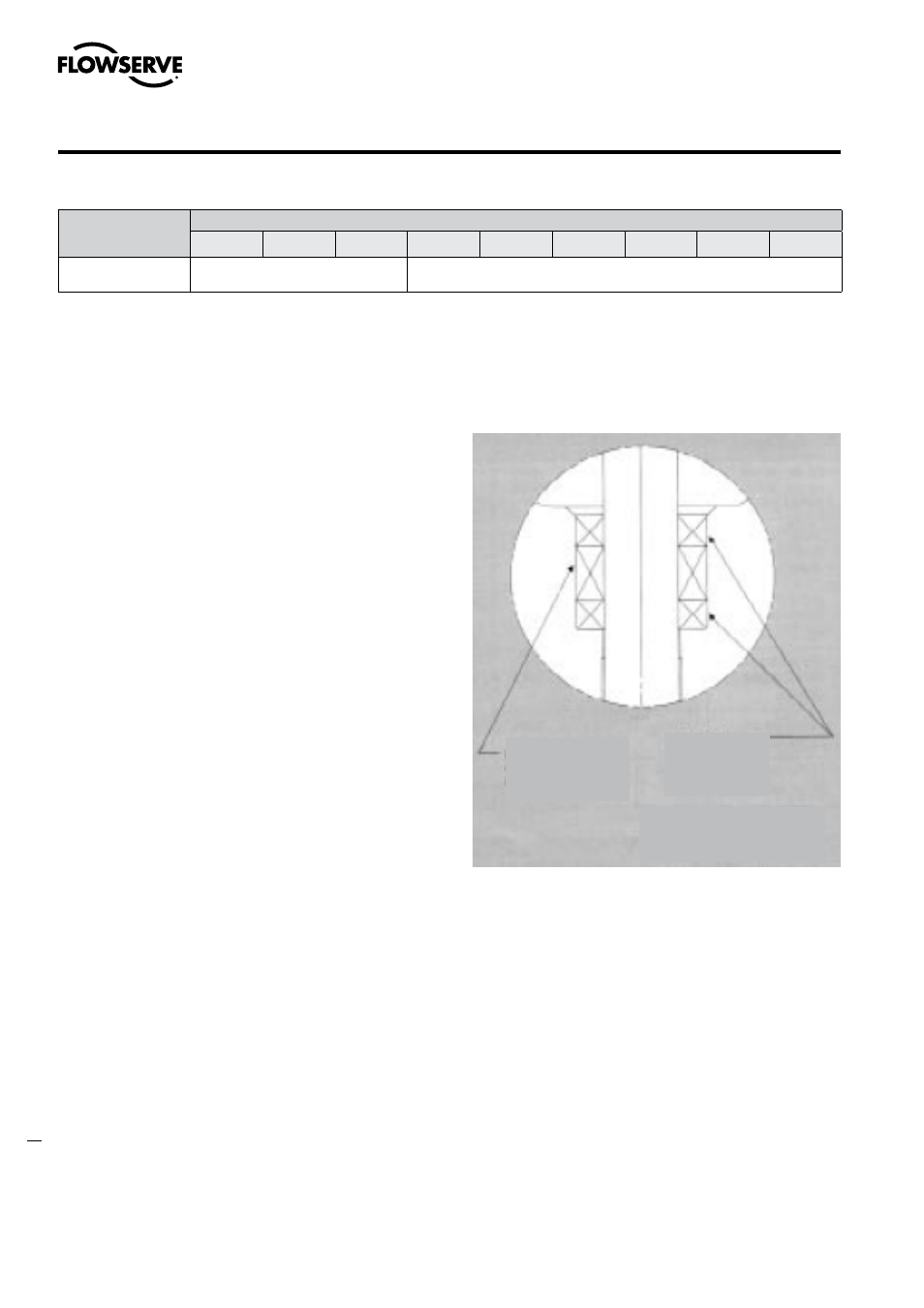

Schema della camera del premistoppa
ft-lb: Le misure in grassetto sono espresse in piedi-libbre.
N-M: Le misure non in grassetto sono espresse in newton metri.
Codice
Dimensione valvola
1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 4
Tutte
50
70
100
135
VALORI DI COPPIA PER LE VALVOLE UNIVALVE CON COPERCHIO SALDATO
ANELLO IN GRAFITE
FLESSIBILE
NOTA: CLASSE 4500 HA
(2) ANELLI SUPERIORI,
TOTALE (4)
ANELLI IN FIBRA
DI CARBONIO
INTRECCIATA (2)
