tagliaerba con ruote
15
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
1
2
3
4
4

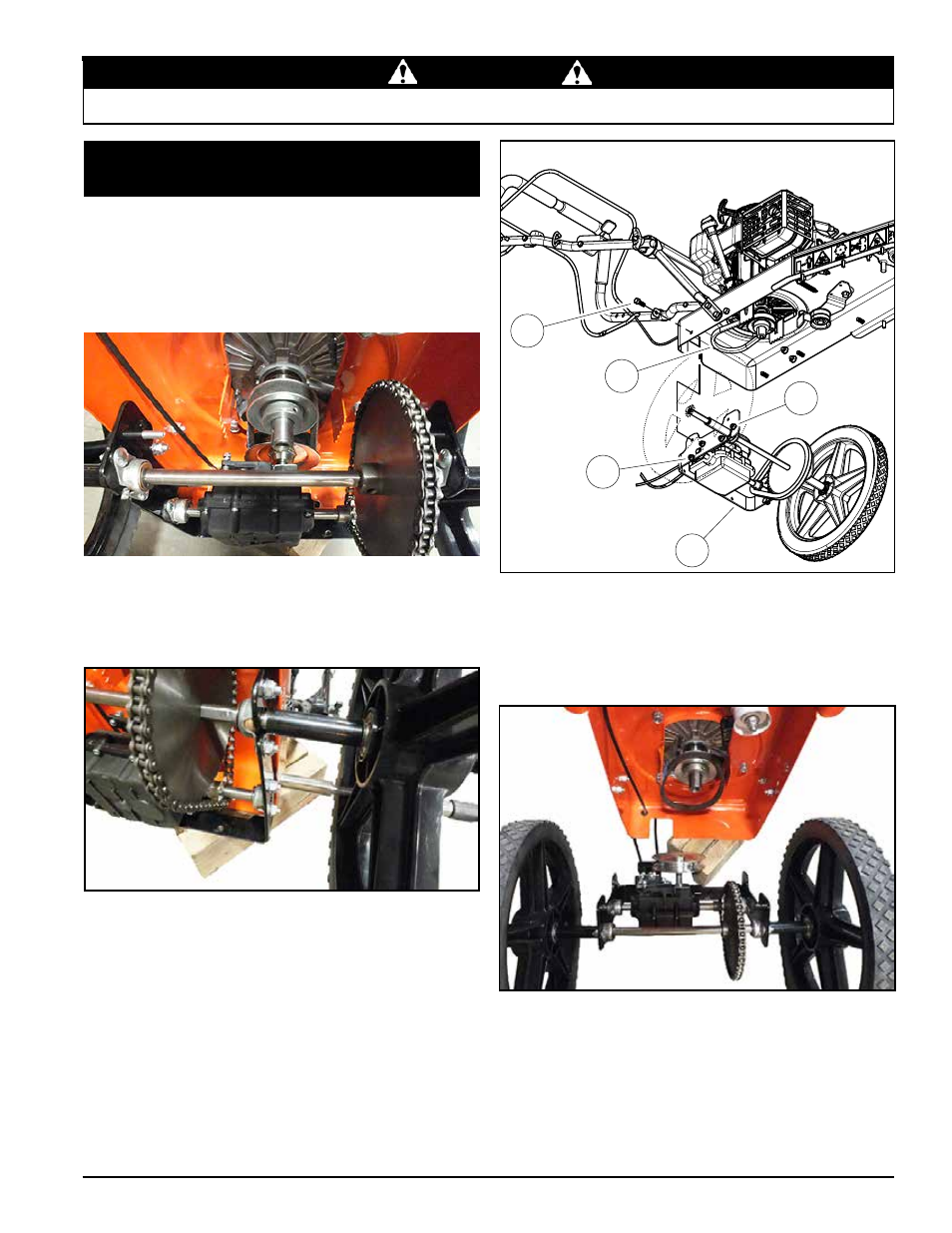

Figure 5.24, Transmission assembly removal
Figure 5.26
Figure 5.25
Figure 5.23
Per sostituire la cinghia di trasmissione sul modello
Wt24S:
1. Completare i punti da 1 a 5 della precedente Sezione
5.7. tuttavia, occorre rimuovere completamente la
puleggia da 10 cm (4”) per accedere alla cinghia di
trasmissione interna.
2. Rimuovere le quattro viti da 8 mm x 16 mm (5/16 x 5/8")
(2) che fissano il cambio (1) al corpo del tagliabordi.
3. Fare scorrere il cambio fuori dell’alloggiamento.
4. Sostituire la cinghia (codice 32124-00) ed eseguire in
ordine inverso la procedura precedente per montare
la macchina.
5.9 WT24S SoSTiTUZioNE DELLA ciNg-
HiA Di TrASMiSSioNE
