tagliaerba con ruote
11
ASSISTENZA E MANUTENZIONE
PRIMA DI ESEGUIRE LAVORI DI ISPEZIONE O MANUTENZIONE A QUALSIASI PARTE DELLA MACCHINA, SPEGNERE LA FONTE DI ALIMENTAZIONE,
STACCARE IL CAVO DELLA CANDELA DI ACCENSIONE E ASSICURARSI CHE TUTTE LE PARTI MOBILI SIANO COMPLETAMENTE FERME.
AVVERTENZA
3. Rimuovere i sei bulloni (5), le rondelle e i dadi dalla
parte anteriore del tagliabordi e i tre bulloni (6) da
ciascun lato del tagliabordi.

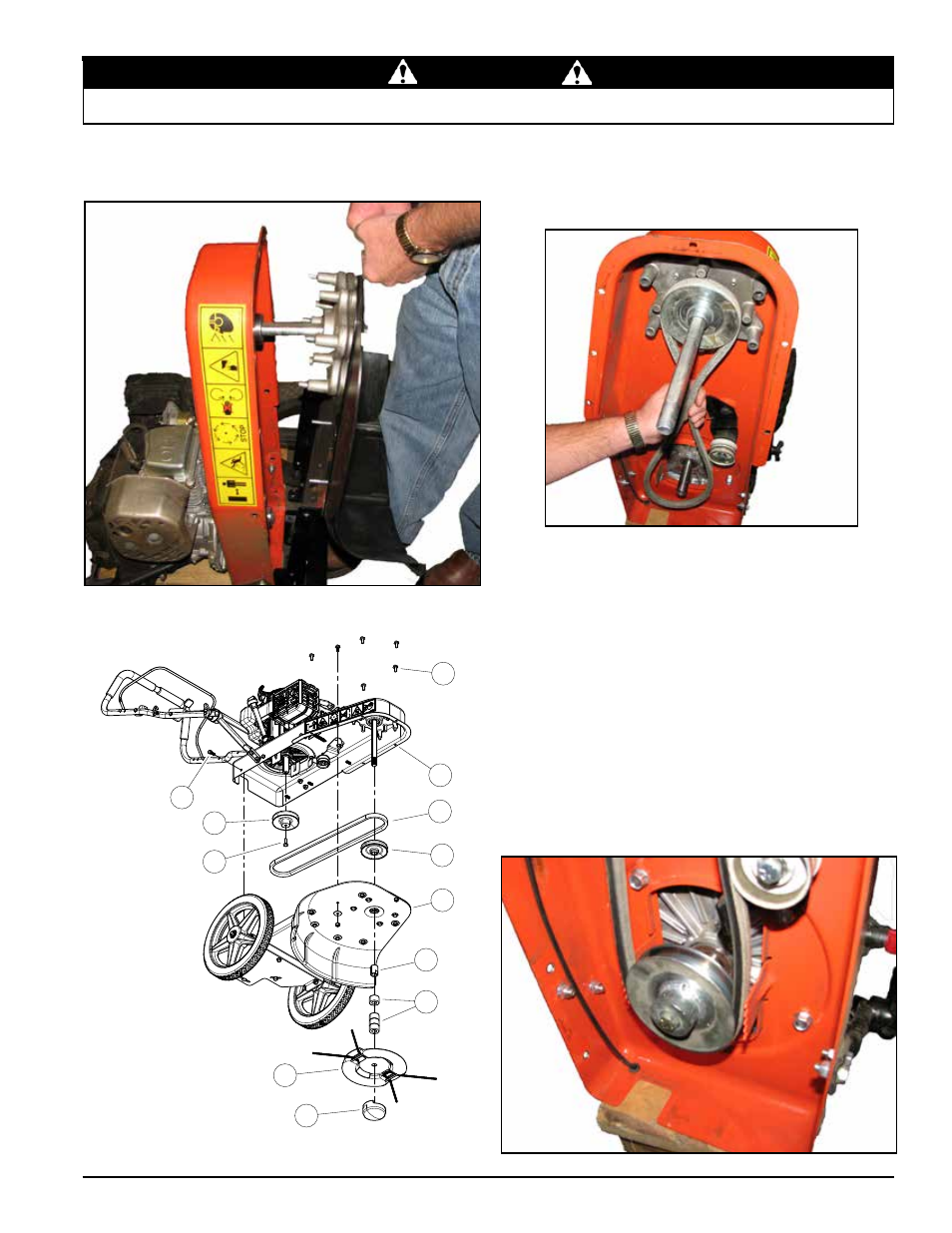

Figura 5.7
4. Separare il corpo (7) dalla base (8) del tagliabordi.
5. Rimuovere la puleggia (9) dal motore rimuovendo prima
il bullone da 9,5 mm x 25,4 mm (3/8 x 1") (10) e sfilare
la puleggia dall’albero del motore.
1
2
3
4
5
6
7
8
9
10
11
12
Figura 5.9
Figura 5.8
6. Fare scorrere in fuori la puleggia (11) della testa del
tagliabordi, situata tra le guide della cinghia (12), per
riposizionare la cinghia sulla puleggia e fare scorrere
la puleggia in dentro tra le guide della cinghia.
7. Reinstallare la puleggia di trasmissione (9) inserendo
anzitutto la cinghia (12) sulla puleggia prima di fare
scorrere quest’ultima sull’albero del motore tra le due
guide della cinghia. Vedi Figura 5.10 Serrare i bulloni
a 39,3 N•m (29 ft-lb). Accertarsi inoltre che la cinghia
si trovi fra la puleggia folle e la guida della cinghia sulla
staffa della puleggia folle. Vedi Figura 5.11
Nota: Verificare che la distanza tra la puleggia di
trasmissione e la guida della cinghia sia pari a 3,2 mm
(1/8").
Figura 5.10
